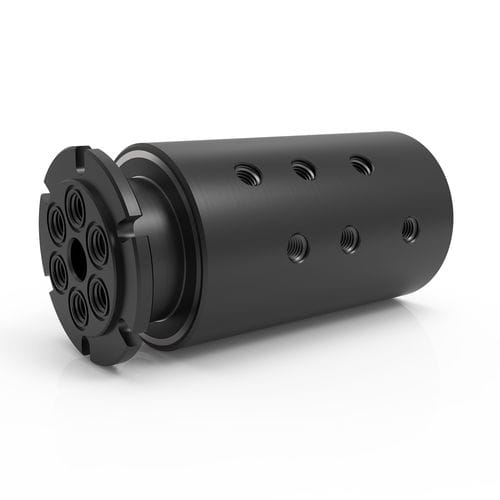

Drehdurchführung für Luft GP 6

für WasserVakuumfür Öl

Produktübersicht
Die GP Series 6‑Passage Drehdurchführungen bieten sechs unabhängige Durchgangskanäle für den gleichzeitigen Transport unterschiedlicher Medien. Sie verwenden eine spezialisierte Dichtungstechnologie, die für Vakuum‑ und bidirektionale Druckanwendungen geeignet ist. Die Standardausführung besteht aus unlegiertem Stahl mit schwarzer Oxidbeschichtung; Edelstahlmodelle sind für korrosive Medien und Wasseranwendungen verfügbar. NPT‑Gewinde‑Modelle haben eine spezielle Wellenkonfiguration, die die Montage über die Gewinde‑Durchgänge oder über O‑Ring‑Flanschdichtungen für eine bündige Montage ermöglicht. BSPP‑Modelle sind nicht mit O‑Ring‑Flanschdichtungen erhältlich. Die GP Series ist für die direkte Integration mit elektrischen Schleifringen ausgelegt, um Flüssigkeitsübertragung mit Strom, Signalen oder Daten zu kombinieren.

Hauptmerkmale

• Sechs unabhängige Durchgangskanäle für gleichzeitigen Mehrmedien‑Transport
• Spezialisierte Dichtungsarchitektur für Vakuum‑ und bidirektionale Druckanwendungen
• Gehäuse und Welle aus Baustahl mit schwarzer Oxidbeschichtung; Edelstahlversionen verfügbar
• NPT‑Modelle: spezielle Wellenkonfiguration für Montage über Gewinde oder O‑Ring‑Flansch
• BSPP‑Modelle: nicht mit O‑Ring‑Flanschdichtungen erhältlich
• Kompatibel mit elektrischen Schleifringen zur Kombination von Flüssigkeiten mit Strom, Signal oder Daten

Spezifikationsübersicht
Maximaler Druck — Serienzuordnung
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] — SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] — HPS
Andere — Sonderausführung

Maximale Drehzahl — Serienzuordnung
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Andere — Sonderausführung

Anschlusstyp — Serienzuordnung
ASME‑BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE‑ORB — SE, HVH
Mittel‑Druck — HPS
Andere — Sonderausführung

Geeignete Medien — Serienzuordnung
Luft/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chemikalien — GPS, SCS, HPS
Kühlmittel — SE, GP, GPS, SCS, HPS
DI/Leitungswasser — GPS, SCS, HPS
Lebensmittelgeeignet — SCS
Öl/Hydraulik — SE, GP, GPS, SCS, HVH, HPS
Dampf — Sonderausführung
Wasser/Glykol — SE, GP, GPS, SCS, HPS

Verfügbare Konfigurationen

• GP-161 — 1/8"‑27 NPT [G1/8"‑28 BSPP] — Durchgang Ø 0,156" [3,962 mm] — Durchmesser 3,187" [80,95 mm] — Länge 6,483" [164,67 mm] — Bohrung 0,500" [12,7 mm] — Min. Drehmoment 6 ft‑lbs [8,13 Nm]
• GP-261 — 1/4"‑18 NPT [G1/4"‑19 BSPP] — Durchgang Ø 0,250" [6,35 mm] — Durchmesser 4,000" [101,6 mm] — Länge 8,175" [207,65 mm] — Bohrung 0,750" [19,05 mm] — Min. Drehmoment 9,8 ft‑lbs [13,29 Nm]
• GP-361 — 3/8"‑18 NPT [G3/8"‑19 BSPP] — Durchgang Ø 0,375" [9,525 mm] — Durchmesser 4,250" [107,95 mm] — Länge 8,963" [227,66 mm] — Bohrung 0,750" [19,05 mm] — Min. Drehmoment 13,1 ft‑lbs [17,76 Nm]
• GP-460 — 1/2"‑14 NPT [G1/2"‑14 BSPP] — Durchgang Ø 0,500" [12,7 mm] — Durchmesser 4,937" [125,4 mm] — Länge 10,000" [254,0 mm] — Bohrung: Keine — Min. Drehmoment 22,3 ft‑lbs [30,23 Nm]
• GP-561 — 3/4"‑14 NPT [G3/4"‑14 BSPP] — Durchgang Ø 0,750" [19,05 mm] — Durchmesser 6,437" [163,5 mm] — Länge 13,230" [336,04 mm] — Bohrung 1,000" [25,4 mm] — Min. Drehmoment 43,3 ft‑lbs [58,71 Nm]

Hinweise
Wasser/Glykol oder Kühlmittel müssen Korrosionsinhibitoren enthalten. Öl/Hydraulikmedien müssen auf Erdölbasis sein. Die Betriebsdauer hängt von Drehzahl und Betriebszyklus ab. Anwendungen, die nahe der Maximaldrehzahl im Dauerbetrieb laufen oder über 220°F [105°C] (bzw. Wasser über 212°F [100°C]) betrieben werden, erfordern alternative Dichtungsmaterialien.

Technische Daten

• Maximaler Druck: bis zu 7.500 PSI [515 BAR] (je nach Serie verschieden)
• Maximale Drehzahl: bis zu 500 RPM (je nach Serie verschieden)
• Maximales Vakuum: 30 HG
• Temperaturbereich: 0°F bis 220°F [-18°C bis 105°C]
• Gehäusematerial: Baustahl (schwarze Oxidbeschichtung); Edelstahloptionen verfügbar
• Wellenmaterial: Baustahl (schwarze Oxidbeschichtung); Edelstahloptionen verfügbar
• Anschlusstypen: NPT, BSPP (andere Anschlüsse bei ausgewählten Serien verfügbar)
• Geeignete Medien: Luft/Gas, Kühlmittel, Öl/Hydraulik, Wasser/Glykol (mit Inhibitoren); ausgewählte Modelle für Chemikalien, DI/Leitungswasser, Lebensmittelbereich
• Verfügbare Teilenummern: GP‑161, GP‑261, GP‑361, GP‑460, GP‑561
