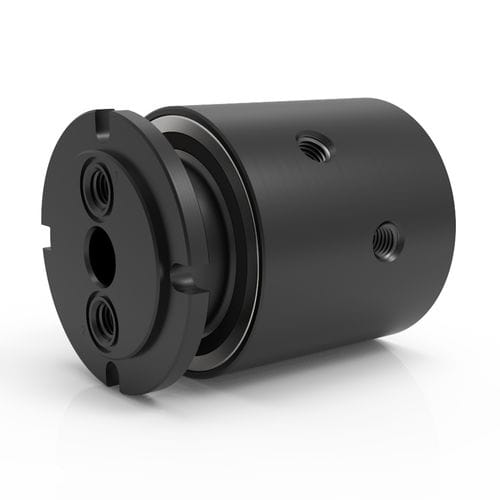

Drehdurchführung für Wasser GP 2

für ÖlVakuumfür Chemikalien

Übersicht
Die 2-Wege-Drehdurchführungen der GP Series bieten zwei unabhängige Durchgänge für die gleichzeitige Förderung unterschiedlicher Medien. Spezielle Dichtungstechnik unterstützt Vakuum und bidirektionale Drücke. Gehäuse aus Baustahl (schwarzoxidiert) sind Standard für Luft/Gas, Kühlmittel und mineralölbasierte Hydraulikflüssigkeiten; Edelstahlvarianten sind für korrosive Medien und Wasseranwendungen verfügbar. GP 2-Wege-Modelle mit NPT-Gewinde besitzen eine spezielle Wellenkonfiguration zur Montage über Gewindedurchführungen oder O-Ring-Flanschdichtungen; GP 2-Wege-Modelle mit BSPP sind nicht mit O-Ring-Flanschdichtungen erhältlich. GP Series Drehdurchführungen sind zur direkten Integration mit elektrischen Schleifringen ausgelegt, um kombinierte Fluid- und elektrische/Signal-/Datenübertragung zu ermöglichen.

Übersicht Druck- und Drehzahloptionen

• Max. Druck — Serien: 200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
• Max. Druck — Serien: 600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
• Max. Druck — Serien: 5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
• Max. Druck — Serien: 7.500 PSI [515 BAR] — SE, GP, GPS, HPS
• Max. Druck — Serien: 20.000 PSI [1.375 BAR] — HPS
• Max. Drehzahl — Serien: 20 RPM bis 500 RPM je nach Serie (typisch bis 500 RPM)
• Andere — Sonderausführung

Anschlusstypen (Übersicht)

• ASME-BPE — SCS
• BSPP — SE, GP
• BSPT — LT
• NPT — SPS, LT, GP, GPS
• SAE-ORB — SE, HVH
• Mitteldruck — HPS
• Andere — Sonderausführung

Geeignete Medien (Übersicht)

• Luft / Gas
• Kühlmittel
• Öl / Hydraulik (mineralölbasiert)
• Wasser / Glykol
• Chemikalien (GPS, SCS, HPS je nach Anwendung)
• DI / Leitungswasser
• Lebensmitteltaugliche Medien (SCS-Serie)
• Dampf — kundenspezifische Lösungen

Hinweise
* Wasser/Glykol oder Kühlmittel müssen Rostinhibitoren enthalten. Öl-/Hydraulikmedien müssen mineralölbasiert sein. Alle Angaben hängen von der Kombination der Anwendungsparameter ab; die Lebensdauer wird durch Drehzahl und Einsatzzyklus beeinflusst. Anwendungen über 220°F (105°C) oder Wasser über 212°F (100°C) erfordern alternative Dichtungsmaterialien. Sonderkonfigurationen auf Anfrage.

Technische Daten

• Maximaler Druck: 7.500 PSI [515 BAR]
• Maximale Drehzahl: 500 RPM
• Maximales Vakuum: 30 HG
• Temperaturbereich: 0°F bis 220°F [-18°C bis 105°C]
• Gehäusematerial: Baustahl (schwarzoxidiert); Edelstahloptionen verfügbar
• Wellenmaterial: Baustahl (schwarzoxidiert)
• Anschlusstypen: NPT, BSPP (und weitere je nach Konfiguration)
• Merkmale: zwei unabhängige Durchgänge; Dichtungstechnik für Vakuum und bidirektionale Drücke; Integrationsfähigkeit mit elektrischen Schleifringen
