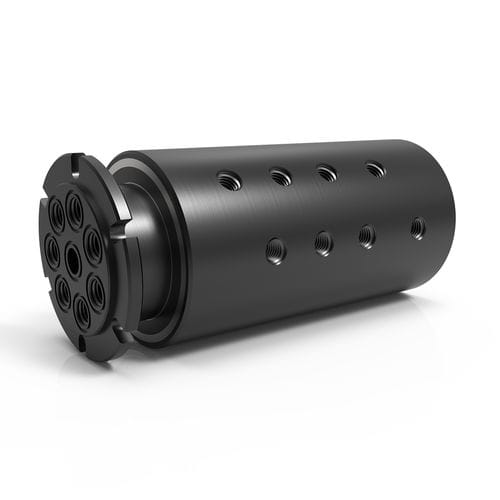

Drehdurchführung für Wasser GP 8

für ÖlVakuumfür Gas

Übersicht
Die GP Series 8-Wege-Drehdurchführungen bieten acht unabhängige Durchgangskanäle in einer rotierenden Welle, um verschiedene Medien gleichzeitig zwischen stationären und rotierenden Bauteilen zu übertragen. Standardausführung ist Kohlenstoffstahl mit schwarzer Oxidierung; Edelstahlvarianten sind für Korrosionsbeständigkeit und Anwendungen mit Wasser oder korrosiven Medien erhältlich. NPT-Modelle unterstützen die Montage über die Gewindeanschlüsse oder über O-Ring-Flanschdichtringe für bündige Montage; BSPP 8-Wege-Modelle unterstützen keine O-Ring-Flanschdichtringe. Die GP Series kann mit Standard-Schleifringen für die kombinierte Übertragung von Fluiden und elektrischer Leistung/Signalen/Daten integriert werden.

Wichtige Merkmale

• Acht unabhängige Durchgangskanäle (8-Wege-Konfiguration)
• Dichtungstechnologie geeignet für Vakuum und bidirektionale Drücke
• Standardgehäuse und Welle in Kohlenstoffstahl (schwarze Oxidierung); Edelstahloptionen verfügbar
• Erhältlich mit NPT- oder BSPP-Anschlüssen; NPT-Modelle kompatibel mit O-Ring-Flanschdichtungen für bündige Montage
• Entwickelt zur Integration mit Schleifringen für kombinierte Fluid-/Elektrik-Lösungen
• Kundenspezifische Modifikationen und Baugruppen auf Anfrage verfügbar

Verfügbare Konfigurationen (repräsentative Tabelle)
Art.-Nr. | Anschluss | Durchgangsgröße | Durchmesser | Länge | Durchgangsbohrung | Mindestdrehmoment (Null-Druck, Öl/Hydraulik)
GP-180 | 1/8"-27 NPT (G1/8"-28 BSPP) | 0.156" [3.962 mm] | 3.437" [87.3 mm] | 7.488" [190.196 mm] | Keine | 10.4 ft-lbs [14.1 Nm]
GP-280 | 1/4"-18 NPT (G1/4"-19 BSPP) | 0.250" [6.35 mm] | 4.250" [107.95 mm] | 9.609" [244.069 mm] | Keine | 15.4 ft-lbs [20.88 Nm]
GP-380 | 3/8"-18 NPT (G3/8"-19 BSPP) | 0.375" [9.525 mm] | 4.937" [125.4 mm] | 10.000" [254.001 mm] | Keine | 26.4 ft-lbs [35.79 Nm]
GP-480 | 1/2"-14 NPT (G1/2"-14 BSPP) | 0.500" [12.7 mm] | 5.625" [142.875 mm] | 10.000" [254.001 mm] | Keine | 32.5 ft-lbs [44.06 Nm]

Druckoptionen (Zusammenfassung)
Max. Druck → Serien
200 PSI [15 BAR] → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] → SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] → SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] → SE, GP, GPS, HPS (GP Series Beispiel: 7.500 PSI)
20.000 PSI [1.375 BAR] → HPS (Hochdruckserie)
Andere → Kundenspezifische Lösungen verfügbar

Geschwindigkeitsoptionen (Zusammenfassung)
Max. Geschwindigkeit → Serien
20 RPM → SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM → SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM → SPS, LT, SE, GP, GPS, SCS
300 RPM → SPS, LT, SE, GP, GPS, SCS
500 RPM → SPS, LT, GP, GPS, SCS
Andere → Kundenspezifische Lösungen verfügbar

Anschlusstypen (Zusammenfassung)
Anschlusstyp → Serien
ASME-BPE → SCS
BSPP → SE, GP
BSPT → LT
NPT → SPS, LT, GP, GPS
SAE-ORB → SE, HVH
Mittlerer Druck → HPS
Andere → Kundenspezifische Lösungen verfügbar

Geeignete Medien

• Luft / Gas
• Kühlmittel (wasserbasierte Kühlmittel; Wasser/Glykol) — Wasser/Glykol oder Kühlmittel müssen Korrosionsinhibitoren enthalten
• Öl / Hydraulik (erdölbasierte Öle)
• Wasser / Glykol (mit Inhibitoren)
• Chemikalien / DI-Wasser / Lebensmittelgeeignet / Andere — verfügbar über GPS-, SCS- oder HPS-Serien oder kundenspezifische Optionen

Diagramme & Daten
Druck-gegen-Drehmoment- und Druck-gegen-Geschwindigkeit-Diagramme stehen zur Auswahl und Auslegung zur Verfügung. Für anwendungsspezifische Grenzen auf Fabrikdaten verweisen.

Hinweise
Die Betriebsdauer hängt von Drehzahl, Einsatzzyklus und Anwendungsparametern ab. Anwendungen nahe der Maximalgeschwindigkeit, im Dauerbetrieb oder bei Temperaturen über 220° F [105° C] erfordern alternative Dichtungsmaterialien. Wasser/Glykol- oder Kühlmittelmedien müssen Inhibitoren enthalten; Öl/Hydraulik-Medien müssen erdölbasiert sein. Für abweichende Drücke/Geschwindigkeiten/Anschlüsse oder für kombinierte Fluid-/Elektrik-Baugruppen wenden Sie sich an die Fabrik für Anpassungen.

Technische Daten

• Serie / Handelsname: GP Series
• Maximaldruck: 7.500 PSI [515 BAR] (GP Series Beispiel)
• Maximale Drehzahl: 500 RPM
• Maximales Vakuum: 30 HG
• Temperaturbereich: 0° F bis 220° F [-18° C bis 105° C]; höhere Temperaturen erfordern alternative Dichtungen
• Gehäusematerial (Standard): Kohlenstoffstahl (schwarze Oxidierung); Edelstahl verfügbar
• Wellenmaterial (Standard): Kohlenstoffstahl (schwarze Oxidierung); Edelstahloptionen verfügbar
• Anschlusstypen: NPT und BSPP (NPT-Modelle mit O-Ring-Flanschdichtungsoption; BSPP 8-Wege-Modelle nicht kompatibel)
• Durchgänge: 8 unabhängige Durchgangskanäle
• Typische Artikelnummern: GP-180, GP-280, GP-380, GP-480
• Geeignete Medien: Luft/Gas, Kühlmittel, Öl/Hydraulik, Wasser/Glykol (mit Inhibitoren); Chemikalien/Lebensmittelgeeignet über alternative Serien oder kundenspezifische Optionen
• Integration: Entwickelt zur Integration mit Schleifringen für kombinierten Fluid- und Elektro-/Datenübergang
• Individuelle Optionen: Modifikationen, Montageoptionen und kombinierte Baugruppen verfügbar
