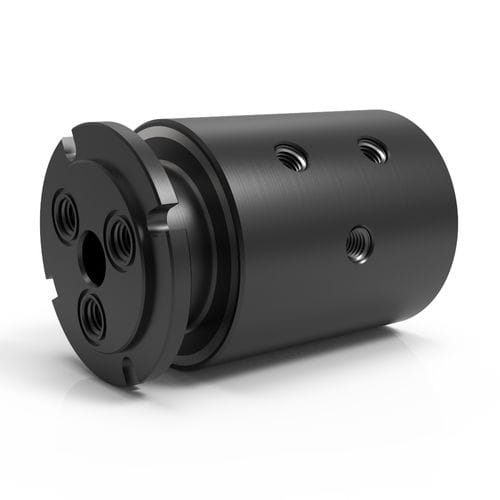

Drehdurchführung für Wasser GP 3

für ÖlVakuumfür Chemikalien

Beschreibung
Die GP Series 3-Wege-Drehdurchführungen bieten drei unabhängige Durchgänge zur gleichzeitigen Übertragung unterschiedlicher Medien und verfügen über Dichtungstechnologien für Vakuum- und bidirektionale Druckverhältnisse. Die Standardausführung besteht aus Kohlenstoffstahl mit Schwarzoxid-Beschichtung für Luft/Gas, Kühlmittel und Hydraulikanwendungen. Edelstahlversionen (GPS-Option) sind für Korrosionsbeständigkeit und Anwendungen mit Wasser oder aggressiven Medien verfügbar.

Hauptmerkmale

• Drei unabhängige Fluiddurchgänge (3-Wege)
• Dichtung geeignet für Vakuum und bidirektionale Drücke
• Gehäuse und Welle aus Kohlenstoffstahl (Schwarzoxid) standardmäßig; Edelstahloptionen verfügbar
• Verfügbar mit NPT- oder BSPP-Anschlüssen (NPT-Modelle können O-Ring-Flanschdichtungen für bündige Montage bieten)
• Konzipiert zur Integration mit elektrischen Schleifringen zur Kombination von Fluid- und Energie/Signal/Datenübertragung

Maximaldruck — Serien (Tabelle)
200 PSI [15 BAR] — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
600 PSI [40 BAR] — SPS, LT, SE, GP, GPS, HVH, HPS
5.000 PSI [345 BAR] — SE, GP, GPS, HVH, HPS
7.500 PSI [515 BAR] — SE, GP, GPS, HPS
20.000 PSI [1.375 BAR] — HPS
Andere — Kundenspezifisch

Maximale Drehzahl — Serien (Tabelle)
20 RPM — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
50 RPM — SPS, LT, SE, GP, GPS, SCS, HPS
75 RPM — SPS, LT, SE, GP, GPS, SCS
300 RPM — SPS, LT, SE, GP, GPS, SCS
500 RPM — SPS, LT, GP, GPS, SCS
Andere — Kundenspezifisch

Anschlusstypen — Serien (Tabelle)
ASME-BPE — SCS
BSPP — SE, GP
BSPT — LT
NPT — SPS, LT, GP, GPS
SAE-ORB — SE, HVH
Mittelndruck — HPS
Andere — Kundenspezifisch

Geeignete Medien — Serien (Tabelle)
Luft/Gas — SPS, LT, SE, GP, GPS, SCS, HVH, HPS
Chemikalien — GPS, SCS, HPS
Kühlmittel — SE, GP, GPS, SCS, HPS
DI/Leitungswasser — GPS, SCS, HPS
Lebensmittelgeeignet — SCS
Öl/Hydraulik — SE, GP, GPS, SCS, HVH, HPS
Dampf — Kundenspezifisch
Wasser/Glykol — SE, GP, GPS, SCS, HPS
Andere — Kundenspezifisch

Hinweise / Warnungen
* Wasser/Glykol- oder Kühlmittelmedien müssen Korrosionsinhibitoren enthalten. Öl-/Hydraulikmedien müssen auf Erdölbasis sein. Alle technischen Werte hängen von der Kombination der Anwendungsparameter ab; die Betriebsdauer hängt von Drehzahl und Einsatzzyklus ab. Anwendungen über 105°C (220°F) oder Wasser über 100°C (212°F) können alternative Dichtungsmaterialien erfordern.
