Drehdurchführung für Gas VO-0550010

für Kühlflüssigkeiten11-Wegefür Flugzeugbau

Übersicht

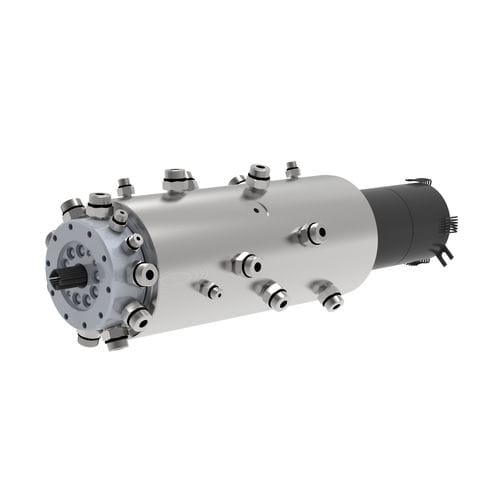

Drehdurchführung VO-0550010 mit 11 Leitungen, ausgelegt zur Übertragung von Stickstoff und hochreinem Helium von einer stationären Schnittstelle auf die rotierenden Azimuth- und Theta-Achsen des BICEP Array-Teleskops am Südpol. Entwickelt für kryogene Anwendungen und kontinuierliche Niedrigdrehzahlrotation. Inklusive kundenspezifischem Ethernet-Schleifring und Schnellkupplungen an allen Leitungen für Ferninstrumentierung und schnellen Wartungswechsel.

Projektdetails

• Branche: Luft- und Raumfahrt
• Medienart(en): Kryogenik (Stickstoff, hochreines Helium)
• Umgebung: Innenbereich (Teleskopgehäuse)
• Material: Edelstahl
• Max. Druck(e): 300 PSI [21 BAR]
• Max. Drehzahl: 3 U/min

Zusammenfassung verwandter Projekte

• Branche: Luft- und Raumfahrt
• Typische Anzahl Leitungen: 8–12 Leitungen
• Typische Leitungsgröße: 0.500"–0.749" [12.70 mm–19.02 mm]
• Referenzdrehzahlbereich (U/min): 0–24 U/min
• Referenzdruckbereich: 200–6.499 PSI [14–448 BAR]
• Referenzmaterialien: Edelstahl
• Durchgangsbohrung-Kategorie: Unter 1" [25.4 mm]
• Referenzumgebung: Innenbereich
• Referenzoptionen: Schleifring, Schnellkupplungen

Technische Spezifikationen

• Modell / Referenz: VO-0550010
• Konfiguration: 11 Leitungen
• Versorgte Medien: Stickstoff und hochreines Helium
• Elektrische Integration: Kundenspezifischer Ethernet-Schleifring enthalten
• Fittings: Schnellkupplungen an allen Leitungen
• Material: Edelstahlbauweise
• Maximaler Druck: 300 PSI [21 BAR]
• Maximale Drehzahl: 3 U/min
• Leitungsgrößen: .250" [6.4 mm]; .500" [12.7 mm]
• Durchgangsbohrung: .88" [22.4 mm]
• Außendurchmesser: 5.69" [144.5 mm]
• Gesamtlänge: 21.70" [551.2 mm]
• Vorgesehenes Einsatzumfeld: Innenbereich (Azimuth- und Theta-Achsen des Teleskops)
