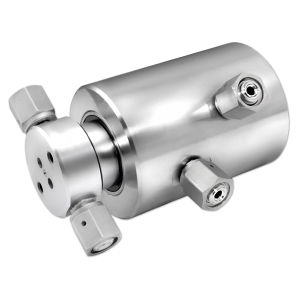

Drehdurchführung für Chemikalien OB-06112

2-Wegefür Flugzeugbaufür Satellitentanksystem

Übersicht
Die 2-Durchgangs-Drehdurchführung OB-06112 wurde für die Integration in ein weltraumgestütztes Solarkraftpanel auf einem umlaufenden Satelliten entwickelt. Die Einheit verfügt über eine kompakte Bauform und Dichtungsmaterialien, die für die Sicherstellung der Druckintegrität in Atmosphären- und Weltraumumgebungen ausgewählt wurden.

Projektangaben

• Branche: Luft- und Raumfahrt
• Medientyp(en): Chemisch
• Umgebung: Atmosphäre / Weltraum
• Material: Edelstahl
• Max. Druck(e): 2.425 PSI [167 BAR]
• Max. Drehzahl: 0,022 RPM

Mechanische Details

• Anzahl der Durchgänge: 2
• Durchgangsgröße(n): 0,188" [4,8 mm]
• Durchgangsbohrung: Keine
• Durchmesser: 2,938" [74,6 mm]
• Länge: 5,230" [132,8 mm]

Merkmale

• Maßgeschneidertes kompaktes Design zur Integration in Kundenanlagen und enge Satellitengehäuse
• Spezialisierte Dichtungsmaterialien zur Gewährleistung der Druckintegrität im Anwendungsumfeld
• Speziell ausgelegt für ein weltraumgestütztes Solarkraftpanel auf einem umlaufenden Satelliten

Verwandte Projekte / Kontext

• Verwandte Branche: Luft- und Raumfahrt
• Bei ähnlichen Projekten beobachtete Merkmale: 2 Durchgänge; Durchgangsgrößen unter 0,125" [3,18 mm] (Referenzgruppierung); Drehzahlen 0–24 RPM (Referenzgruppierung); Drücke im Bereich 200–6.499 PSI [14–448 BAR]; Material: Edelstahl; Umgebung: Atmosphäre / Weltraum

Technische Merkmale / Spezifikationen

• Branche: Luft- und Raumfahrt
• Medientyp(en): Chemisch
• Umgebung: Atmosphäre / Weltraum
• Material: Edelstahl
• Max. Druck(e): 2.425 PSI [167 BAR]
• Max. Drehzahl: 0,022 RPM
• Anzahl der Durchgänge: 2
• Durchgangsgröße(n): 0,188" [4,8 mm]
• Durchgangsbohrung: Keine
• Durchmesser: 2,938" [74,6 mm]
• Länge: 5,230" [132,8 mm]
• Konstruktionshinweise: maßgeschneidertes kompaktes Integrationsdesign; spezialisierte Dichtungsmaterialien für Druckintegrität
