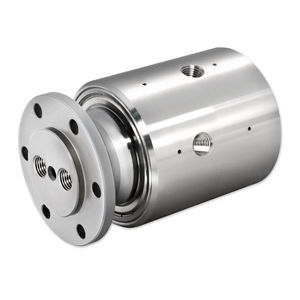

Drehdurchführung für Gas BF-11822
2-Wegefür FlugzeugbauEdelstahl

Drehdurchführung für Gas - BF-11822 - DSTI - Dynamic Sealing Technologies - 2-Wege / für Flugzeugbau / Edelstahl
Drehdurchführung für Gas - BF-11822 - DSTI - Dynamic Sealing Technologies - 2-Wege / für Flugzeugbau / Edelstahl
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von DSTI - Dynamic Sealing Technologies

Eigenschaften

Medium
für Gas
Anzahl Durchgänge
2-Wege
Anwendung
für Flugzeugbau
Material
Edelstahl
Weitere Eigenschaften
maßgefertigt, modular
Rotationsgeschwindigkeit

Min: 0 rpm
(0 rad.min-1)

Max: 500 rpm
(3.141,59 rad.min-1)

Druck

Min: 0 psi

Max: 220 psi

Nenngröße

3,438 in

Beschreibung

Übersicht

  • Drehdurchführung, speziell ausgelegt für flüssigen Stickstoff (kryogen) in Luft- und Raumfahrtanwendungen, Modell BF-11822.
  • Konstruiert für den Betrieb in Atmosphären- und Weltraumumgebungen mit tiefkältetauglichen Komponenten.


Hauptmerkmale

  • Zwei interne Leitungen mit 0.250" (6.4 mm) Leitungsgröße und durchgehendem Bohrungsdurchgang für kryogene Medien.
  • Spezielle Lager und Dichtungswerkstoffe für den Einsatz bei extrem niedrigen Temperaturen.
  • Modulares Design für schnellen Dichtungszugang und Wartung.
  • Ausführung in Edelstahl zur Materialverträglichkeit und mechanischen Festigkeit unter kryogenen Bedingungen.
  • Bemessung: 220 PSI (15 BAR) und bis zu 500 U/min.


Projektspezifikationen

  • Branche: Luft- und Raumfahrt
  • Medientyp: Kryogenik (flüssiger Stickstoff)
  • Umgebung: Atmosphäre / Weltraum
  • Material: Edelstahl
  • Max. Druck: 220 PSI (15 BAR)
  • Max. Drehzahl: 500 U/min


Durchgangs- und Abmessungsdaten

  • Anzahl der Leitungen: 2
  • Leitungsgröße: 0.250" (6.4 mm)
  • Durchgangsbohrung: 0.250" (6.4 mm)
  • Gesamtdurchmesser: 3.438" (87.3 mm)
  • Länge: 5.120" (130 mm)


Wartung und Servicehinweise

  • Das modulare Design erleichtert den Austausch der Dichtungen und Inspektionen im Rahmen geplanter Wartungen.
  • Für die Integration in kryogene Versorgungssysteme auf Luft- und Raumfahrtplattformen vorgesehen; prüfen Sie Schnittstellendimensionen und Prüfanforderungen mit Ihrem Engineering-Team.
