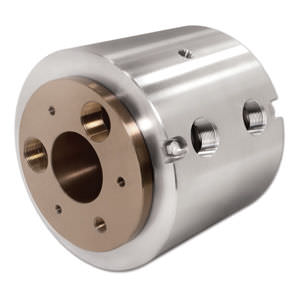

Drehdurchführung für Gas FO-07103

für Wasser3-Wegefür Flugzeugbau

BeschreibungDrehdurchführung mit 3 Leitungen, entwickelt für ein Disorientation Research Device (DRD) und eingesetzt in der Luftfahrtforschung zur Untersuchung visueller/vestibulärer Wechselwirkungen zur Erhöhung der Sicherheit militärischer Flugzeugführer. Edelstahlbauweise mit optionaler integrierter Crosstalk-Schutzfunktion zur Trennung der Medien.

Projektspezifikationen

• Branche: Luftfahrt
• Medientyp(en): Gas, Wasser
• Umgebung: Innen
• Material: Edelstahl
• Max. Druck(e): 100 PSI (7 BAR), 175 PSI (12 BAR)
• Max. Drehzahl: 30 U/min
• Anzahl der Leitungen: 3
• Leitungsgrößen: 1.500" (38,1 mm), 0.500" (12,7 mm)
• Durchgangsbohrung: 3.5" (88,9 mm)
• Durchmesser: 10.938" (277,8 mm)
• Länge: 9.780" (248,4 mm)
• Optionen: Crosstalk-Schutz

Verwandte Projekt-Tags (von der Seite)

• Drehzahl (Kategorie): 25 - 99 RPM
• Druck (Kategorie): 0 - 199 PSI (0 - 14 BAR)
• Durchgangsbohrung (Kategorie): 3.0" - 5.9" (76,2 mm - 149,9 mm)

Technische Daten

• Konfiguration: 3 Leitungen
• Hauptmaterialien: Edelstahlkonstruktion
• Medienverträglichkeit: Gas und Wasser
• Maximale Drücke: 100 PSI (7 BAR) und 175 PSI (12 BAR)
• Maximale Drehzahl: 30 U/min
• Leitungsgrößen: 1.500" (38,1 mm) und 0.500" (12,7 mm)
• Durchgangsbohrung: 3.5" (88,9 mm)
• Gesamtdurchmesser: 10.938" (277,8 mm)
• Gesamtlänge: 9.780" (248,4 mm)
• Besondere Merkmale: Integrierter Crosstalk-Schutz (Option)
