Drehdurchführung für Kühlflüssigkeiten Custom Rotary Union

für SatellitentanksystemEdelstahlfür niedriges Drehmoment

Übersicht

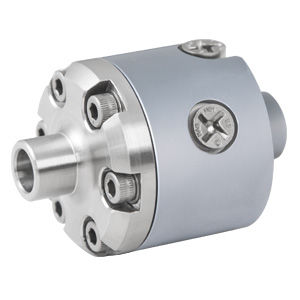

Drehgelenk mit Einzeldurchgang, ausgelegt für ein kryogenes (flüssiges Methan) Schlauch-Ausbringungssystem zum Betanken von Satelliten in erdnaher und ferner Umlaufbahn. Kompakte, leichte Bauform mit niedrigem Drehmoment; vollständig getestetes Dichtungssystem für extreme kryogene Temperaturen zwischen -310°F und -256°F.

Projektspezifikationen

• Branche: Luft- und Raumfahrt
• Medientyp(en): Kryogenik (flüssiges Methan)
• Umgebung: Atmosphäre / Weltraum
• Material: Edelstahl
• Maximaldruck: 10 PSI [1 BAR]
• Maximale Drehzahl: 1 RPM
• Anzahl der Durchgänge: 1
• Durchgangsgröße: 0,230" [5,8 mm]
• Durchgangsbohrung: Keine
• Durchmesser: 1,510" [38,4 mm]
• Länge: 1,950" [49,5 mm]

Verwandte Projektbereiche (von der Seite)

• Durchgangsgröße (Bereich): 0,125" - 0,249" [3,18 mm - 6,32 mm]
• Drehzahl (RPM): 0 - 24 RPM
• Druck (PSI): 0 - 199 PSI [0 - 14 BAR]
• Material: Edelstahl
• Umgebung: Atmosphäre / Weltraum
• Medium: Kryogenik
• Durchgangsbohrung: Keine

Technische Daten

• Modelltyp: kryogenes Drehgelenk mit Einzeldurchgang (kundenspezifisch)
• Temperaturbereich des Mediums: ausgelegt für -310°F bis -256°F
• Behandeltes Medium: flüssiges Methan (kryogen)
• Druckklassifizierung (max): 10 PSI [1 BAR]
• Drehzahl (max): 1 RPM
• Anzahl der Durchgänge: 1
• Durchgangsdurchmesser: 0,230" (5,8 mm)
• Gesamtdurchmesser: 1,510" (38,4 mm)
• Gesamtlänge: 1,950" (49,5 mm)
• Durchgangsbohrung: Keine
• Hauptbaumaterial: Edelstahl
• Konstruktionsmerkmale: kompakt, leicht, niedriges Drehmoment mit geprüftem Dichtungssystem für extreme kryogene Temperaturen
