2-Wege-Drehdurchführung Custom Rotary Union

für FlugzeugbauEdelstahlmaßgefertigt

Beschreibung

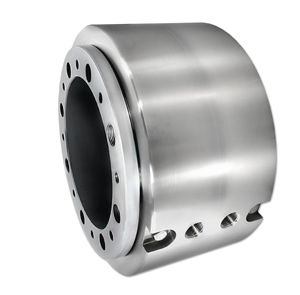

2-Leitungs-Drehdurchführung entwickelt für die Integration in einen Flugsimulator. Die Einheit besteht vollständig aus Edelstahl und verfügt über eine spezialisierte Durchgangsbohrung von 8.190" [208 mm], die eine direkte Einbaulösung in Kundengeräte ermöglicht. Geeignet für den Innenbereich und den zuverlässigen Kühlmittelaustausch bei moderaten Drehzahlen und Drücken.

Wesentliche Merkmale

• Branche: Aerospace
• Anwendung: Integration in Flugsimulatoren
• Medientyp: Coolant
• Umgebung: Innenbereich
• Material: Stainless steel
• Max. Druck: 100 PSI [7 BAR]
• Max. Drehzahl: 30 RPM
• Anzahl Leitungen: 2
• Leitungsgröße: .750" [19.1 mm]
• Durchgangsbohrung: 8.190" [208 mm]
• Durchmesser: 13.438" [341.3 mm]
• Länge: 7.482" [190 mm]

Technische Spezifikationen

• Projektreferenz: FO-06852 (kundenspezifisches Projekt)
• Konstruktion: Vollständig aus Edelstahl für Korrosionsbeständigkeit in Kühlmittelsystemen
• Integration: Entwickelt für direkte Durchgangsbohrungs-Montage in rotierenden Simulator-Schnittstellen
• Betriebsgrenzen: bis zu 100 PSI [7 BAR] und 30 RPM — Kompatibilität mit Systemanforderungen prüfen
• Leitungsanordnung: 2 unabhängige Fluidleitungen, jeweils .750" [19.1 mm]
• Maße: Durchgangsbohrung 8.190" [208 mm]; Außendurchmesser 13.438" [341.3 mm]; Länge 7.482" [190 mm]
