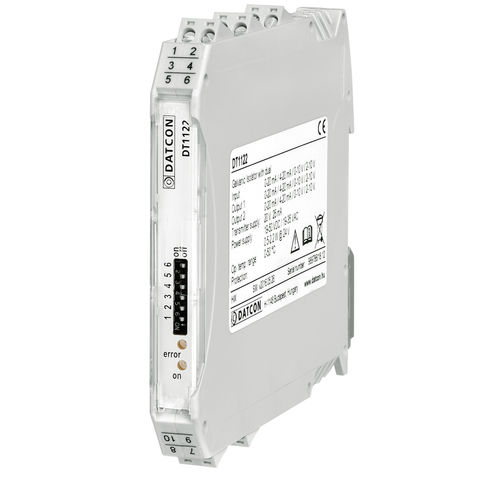

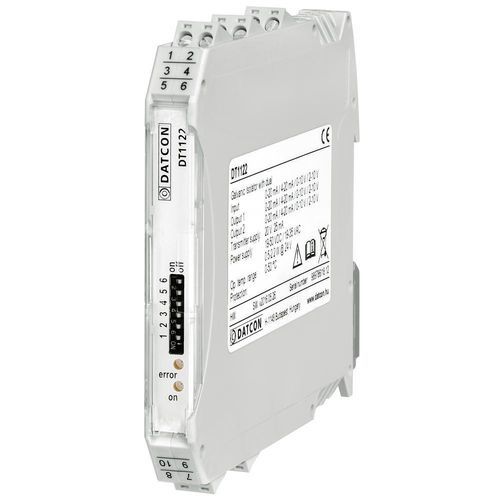

Galvanischer Isolator DT1122

elektronisch4-20mAPolymer

Der DT1122 überträgt das Signal eines an seinem Eingang angeschlossenen Transmitters (oder einer anderen Signalquelle) an zwei galvanisch getrennte Ausgänge. Diese Funktion kann für Anwendungen erforderlich sein, bei denen zwei Signalprozessoren (SPS, DCS) parallel betrieben werden oder eine lokale Anzeige des Transmittersignals zusätzlich zum Signalprozessor benötigt wird. Die galvanische Trennung ist 4-fach, d.h. der Eingang, die Ausgänge und die Spannungsversorgung sind voneinander galvanisch getrennt. Die Eingangs- und Ausgangssignalbereiche können mit den frontseitigen Schaltern in beliebiger Kombination gewählt werden. Die Signalbereiche sind wie folgt: 0-20 mA / 4-20 mA Strom oder 0-10 / 2-10 V Spannung. Am Eingang steht eine 20 V / 24 mA Transmitterspeisung zur Verfügung, um passive 4-20 mA Zweidraht-Transmitter zu versorgen. Das Gerät verfügt über zwei Eingänge: strom: 0-20 mA / 4-20 mA * spannung: 0-10 V / 2-10 V * * es kann immer nur ein Eingang verwendet werden und zwei Ausgänge: ausgang 1: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V ausgang 2: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V Das Gerät kann mit zwei Arten von Stromversorgungen bestellt werden: DT1122: 24 VDC ±10% DT1122 PS: 230 V AC/DC ±10% Die Übertragungseigenschaften sind außerordentlich gut: Nichtlinearität < 0,02% TYP, Temperaturkoeffizient: 25 ppm / °C TYP. LED-Anzeigen auf der Vorderseite geben Auskunft über das Vorhandensein von Strom und mögliche Fehlerzustände.
