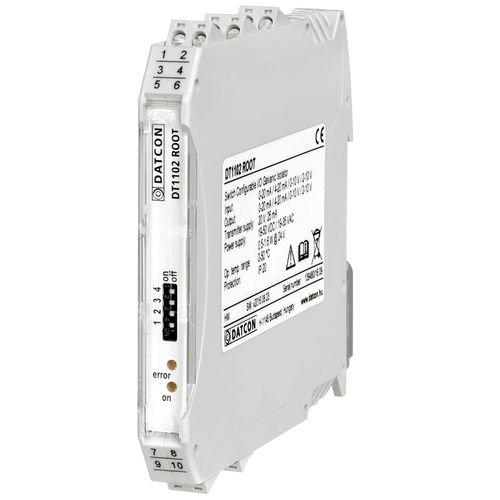

Galvanischer Isolator DT1102 ROOT square root characteristics

4-20mASpannungStrom

Der DT1102 ROOT (PS) sorgt für die galvanische Trennung und Signalumwandlung zwischen dem Sender (oder einer anderen Signalquelle) und der Signalverarbeitungseinheit. Die Übertragungscharakteristik ist Quadratwurzel. Siehe Abbildung oben für 4-20 mA Eingang / Ausgang. Die galvanische Isolierung ist 3-fach: Eingang, Ausgang und Stromversorgung sind voneinander galvanisch getrennt. Die kontinuierliche Isolationsspannung beträgt 250 VACeff in allen drei Richtungen Das Gerät liefert 20 VDC / 24 mA am Eingang zur Versorgung passiver Zweidraht-Messumformer. Die Eingangs- und Ausgangssignalbereiche können mit den frontseitigen Schaltern in beliebiger Kombination gewählt werden: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V Eingang 0-20 mA / 4-20 mA / 0-10 V / 2-10 V Ausgang Das Gerät verfügt über zwei Eingänge: strom: 0 (4) mA - 20 mA* spannung: 0 (2) V - 10 V* Das Gerät verfügt über zwei Ausgänge: strom: 0 (4) mA - 20 mA* spannung: 0 (2 ) V - 10 V* * es kann jeweils nur ein Eingang und ein Ausgang verwendet werden. Das Gerät kann mit zwei Arten von Stromversorgungen bestellt werden: DT1102 INV: 24 V ± 10% DC DT1102 INV PS: 230 V ± 10% AC/DC Die Übertragungseigenschaften sind außerordentlich gut: Nichtlinearität < 0,02% TYP, Temperaturkoeffizient: 25 ppm / °C TYP LED-Anzeigen auf der Vorderseite geben Auskunft über das Vorhandensein von Spannung und mögliche Fehlerzustände.
