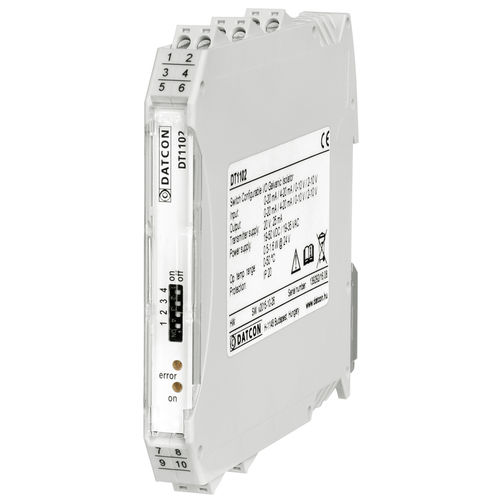

Galvanischer Isolator DT1102 IP

elektronisch4-20mAPolymer

Die galvanischen Isolatoren DT1102 IP... mit passivem Stromausgang werden dort benötigt, wo Signalquellen mit aktivem (Spannung, Strom) Ausgang an einen Signalprozessor mit aktivem Eingang angeschlossen werden müssen. Signalprozessoren mit aktivem Eingang werden für den Empfang von 4-20-mA-Zweidraht-Transmittern (passiv) verwendet, deren Eingang den angeschlossenen Transmitter versorgt. Der passive Stromausgang des DT1102 IP passt zum Eingang dieses Signalprozessor-Typs, wodurch der Anschluss von Signalquellen mit aktivem Ausgang möglich ist. Der DT 1102 IP verfügt über eine Drei-Wege-Isolation, d.h. Eingang, Ausgang und Stromversorgung sind galvanisch voneinander getrennt. Die Dauerisolationsspannung beträgt 250 VAC. Die Eingangsbereiche sind mit Schaltern an der Frontplatte wählbar: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V Am Eingang steht eine 20 VDC / 24 mA Transmitterspeisung für die Versorgung von passiven 4-20 mA Zweidraht-Transmittern zur Verfügung. Das Gerät verfügt über zwei Eingänge: strom: 0 (4) mA - 20 mA* spannung: 0 (2) V - 10 V* * es kann nur ein Eingang gleichzeitig verwendet werden Die Übertragungseigenschaften sind außergewöhnlich gut: Nichtlinearität < 0,01%, Temperaturfaktor < 25 ppm / °C typisch. Die LED-Anzeigen auf der Frontplatte geben Auskunft über das Vorhandensein der Stromversorgung und mögliche Fehlerzustände. Das Gerät kann mit zwei Arten von Stromversorgungen bestellt werden: DT1102 IP: 24 V ± 10% DC, DT1102 IP PS: 230 V ± 10% AC/DC Das Gerät hat ein 12,5 mm breites Klemmenkastendesign und kann auf eine TS-35-Schiene aufgerastet werden.
