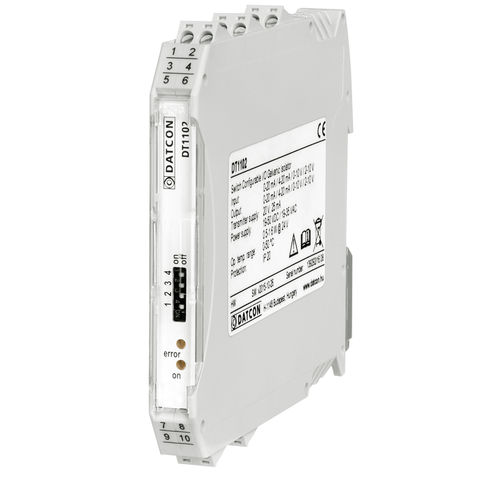

Galvanischer Isolator DT1102 series

4-20mAStromDC-Spannung

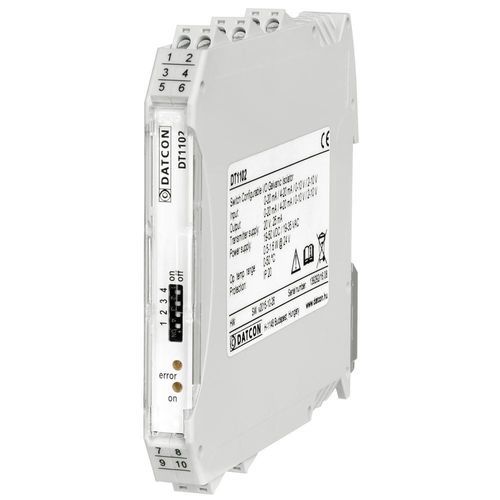

Der DT1102 (PS) Switch Selectable Input-Output Galvanic Isolator ermöglicht die Signalübertragung und -umwandlung zwischen Gleichstrom- oder Gleichspannungssignalquelle und Signalverarbeitungseinheiten. Die Geräte verfügen über eine vollständige 3-Wege-Isolation: der Eingang, der Ausgang und die Stromversorgung sind voneinander isoliert. Die kontinuierliche Isolationsspannung beträgt 250 VACeff zwischen dem Eingang, dem Ausgang und der Spannungsversorgung. Das Gerät liefert 20 VDC / 24 mA am Eingang zur Versorgung von passiven Zweidraht-Messumformern. Das DT1102 ist besonders vorteilhaft in Industrieanlagen, in denen unterschiedliche Signalpegel verwendet werden. Die Eingangs-/Ausgangsbereiche sind mit Schaltern an der Frontplatte wählbar: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V Eingang 0-20 mA / 4-20 mA / 0-10 V / 2-10 V Ausgang Das Gerät verfügt über zwei Eingänge: strom: 0 (4) mA - 20 mA* spannung: 0 (2) V - 10 V* Das Gerät verfügt über zwei Ausgänge: strom: 0 (4) mA - 20 mA* spannung: 0 (2) V - 10 V* * es kann jeweils nur ein Eingang und ein Ausgang verwendet werden. Es gibt zwei Versionen der Spannungsversorgung: DT1102: 24 V ± 10% DC, DT1102 PS: 230 V ± 10% AC/DC. Die Übertragungsparameter sind hervorragend: die Nichtlinearität beträgt < 0,01%, und der Temperaturkoeffizient ist < 25 ppm / °C TYP. LEDs auf der Frontplatte zeigen den Einschaltzustand und die Fehlerzustände an (Eingangs-/Ausgangsüberschreitung, interne Fehler, ...).
