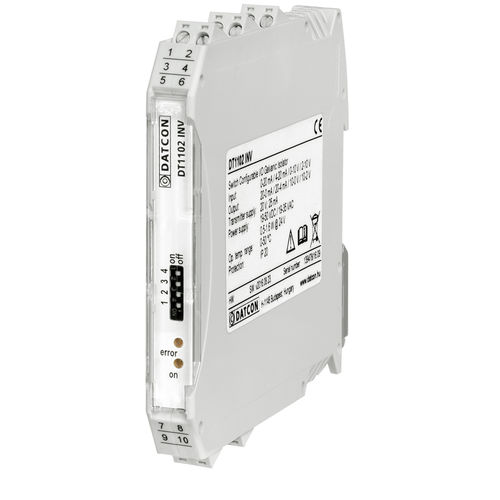

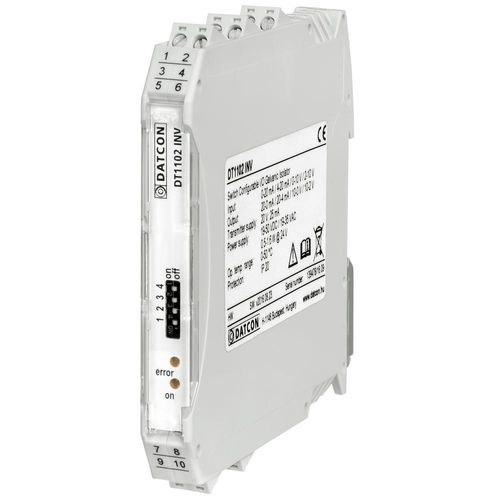

Galvanischer Isolator DT1102 INV inverse characteristics

4-20mASpannungStrom

Der DT1102 INV (PS) sorgt für die galvanische Trennung und Signalumwandlung zwischen dem Transmitter (oder einer anderen Signalquelle) und der Signalverarbeitungseinheit. Die Übertragungscharakteristik ist invers, d.h. es liefert ein abnehmendes Ausgangssignal für ein ansteigendes Eingangssignal (z.B. wandelt ein 4-20 mA Eingangssignal in ein 20-4 mA Ausgangssignal oder wandelt ein 4-20 mA Eingangssignal in ein 10-0 V Ausgangssignal). Die galvanische Trennung ist 3-Wege, d.h. der Eingang, der Ausgang und die Stromversorgung sind voneinander galvanisch getrennt. Die kontinuierliche Isolationsspannung beträgt 250 VACeff in allen drei Richtungen. Das Gerät liefert 20 VDC / 24 mA am Eingang zur Versorgung passiver Zweidraht-Messumformer. Die Eingangs- und Ausgangssignalbereiche können mit den frontseitigen Schaltern in beliebiger Kombination gewählt werden: 0-20 mA / 4-20 mA / 0-10 V / 2-10 V Eingang 20-0 mA / 20-4 mA / 10-0 V / 10-2 V Ausgang Das Gerät verfügt über zwei Eingänge: strom: 0 (4) mA - 20 mA* spannung: 0 (2) V - 10 V* Das Gerät verfügt über zwei Ausgänge: strom: 20 mA - 0 (4) mA* spannung: 10 V - 0 (2) V* * es kann jeweils nur ein Eingang und ein Ausgang verwendet werden. Das Gerät kann mit zwei Arten von Stromversorgungen bestellt werden: DT1102 INV: 24 V ± 10% DC DT1102 INV PS: 230 V ± 10% AC/DC Die Übertragungseigenschaften sind außerordentlich gut: Nichtlinearität < 0,02% TYP, Temperaturkoeffizient: 25 ppm / °C TYP. LED-Anzeigen auf der Vorderseite geben Auskunft über das Vorhandensein von Spannung und mögliche Fehlerzustände.
