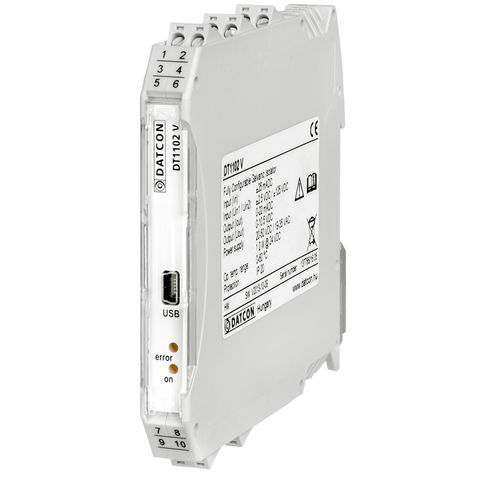

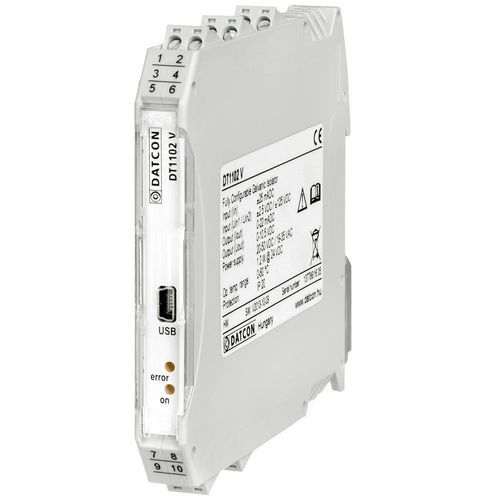

Galvanischer Isolator DT1102 V

elektronischPolymerSpannung

Der frei konfigurierbare galvanische Isolator DT1102 V... sorgt für eine galvanische Trennung und Signalwandlung zwischen Signalquelle und Signalverarbeitungseinheit. Sowohl die Eingangs- als auch die Ausgangssignalpegel können - über die USB-Schnittstelle - innerhalb der vorgegebenen Bereiche frei eingestellt werden. Der DT 1102 V verfügt über eine Drei-Wege-Isolation, d.h. Eingang, Ausgang und Stromversorgung sind galvanisch voneinander getrennt. Die Dauertrennspannung beträgt 250 VACeff. Das Gerät verfügt über drei Eingänge: strom: -25 mA - +25 mA* spannung: -2,5 V- +2,5 V* spannung: -125 V- +125 V*, und zwei Ausgänge: strom: 0 - 22 mA* spannung: 0 - 10,5 V*. * nur ein Eingang und ein Ausgang können gleichzeitig verwendet werden Das Gerät kann mit zwei Arten von Stromversorgungen bestellt werden: DT1102 V: 24 V ± 10% DC, DT1102 V PS: 230 V ± 10% AC/DC Die Übertragungseigenschaften sind außergewöhnlich gut: Nichtlinearität < 0,01%, Temperaturfaktor < 25 ppm / °C typisch. Die Eingangs- und Ausgangssignalpegel können über den USB-Anschluss frei konfiguriert werden. Das Konfigurationsprogramm kann nach einer Registrierung kostenlos von unserer Website heruntergeladen werden. Der USB-Anschluss ist vom Gerät galvanisch getrennt, so dass der PC auch im Betrieb mit dem Gerät verbunden werden kann betriebsbedingungen. Die LED-Anzeigen auf der Vorderseite geben Auskunft über das Vorhandensein der Stromversorgung und mögliche Fehlerzustände.
