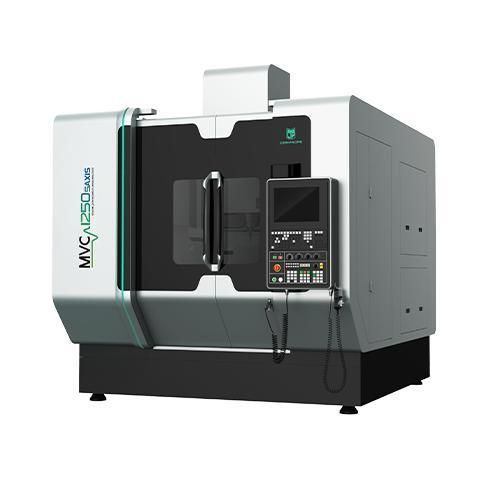

CNC-Bearbeitungszentrum / 5-Achs MVC1250

vertikalfür Glasfür Keramik

Produktübersicht

• Portalrahmenkonstruktion mit hoher struktureller Stabilität und leichten beweglichen Teilen zur Verbesserung der Bearbeitungsgenauigkeit und Dynamik
• Thermisch symmetrisches Design, mittels FEM validiert, zur Reduzierung thermischer Verformungen und zur Erhaltung langfristiger Präzision
• Gussteile mit guter Dämpfungseigenschaft für zuverlässige dynamische Schnittleistung
• Maschinenbett durch FEM optimiert zur Erhöhung der Steifigkeit
• Gekühlte Z-, A- und C-Achsenmotoren für thermische Stabilität bei hoher Auslastung

Produkt-Highlights

• Hochgeschwindigkeits- und hochpräzise DDR-Motoren für A/C-Achsen
• Positioniergenauigkeit A/C-Achsen: 15''; Wiederholgenauigkeit: 8''
• Hochsteife Spann- und Lösemechanik für A/C-Achsen
• Drei Direktantriebsmotoren in ausgewählten Konfigurationen verfügbar
• Importierte hochpräzise Linearcoder für die A/C-Achsen
• Großzügiger Bearbeitungsbereich auf dem Drehtisch
• Verschiedene Werkzeugmagazin-Konfigurationen; Kettenmagazin optional (24/40/64/120T)
• Werkzeugaufnahme-Kapazität: 40 Werkzeuge (konfigurierbar)
• Kompatibilität mit gängigen Schneidwerkzeugen
• Vorteile der Ultraschallbearbeitung (15–70 kHz):
  • Reduziert Mikrorisse bei spröden Werkstoffen
  • Verringert die Schnittkräfte und verbessert die Effizienz
  • Verlängert die Werkzeugstandzeit
  • Minimiert Gratbildung
  • Verbessert die Oberflächenqualität

Anwendungsfälle
Geeignet für hochpräzise, hocheffiziente Bearbeitung von harten, spröden Materialien (Keramik, Glas, Quarz), Superlegierungen (einschließlich Titanlegierungen) und anderen schwer zerspanbaren Werkstoffen, bei denen ultraschallunterstützte Bearbeitung und 5-Achsen-Fähigkeit erforderlich sind

Technische Daten

• Modell: MVC1250-5AXIS
• Verfahrwege X/Y/Z: 1.250×1.250×1.000 mm
• Werkstücktisch Abmessung: Φ1.200 mm
• Max. Tischbelastung: 1.200 kg
• Ultraschallspindel: Standard
• Spindeldurchmesser: Φ210 mm
• Max. Spindeldrehzahl (Kurzzeit): 15.000 rpm
• Max. Spindeldrehzahl (Langzeit): 12.000 rpm
• Motornennleistung: 35 kW
• Schnellfahrgeschwindigkeit X/Y/Z: 30/30/30 m/min
• Schnellfahrgeschwindigkeit A/C: 30/60 rpm
• Positioniergenauigkeit X/Y/Z: 0,008 mm
• Wiederholgenauigkeit X/Y/Z: 0,005 mm
• Positioniergenauigkeit A/C: 15 ''
• Wiederholgenauigkeit A/C: 8 ''
• Werkzeugmagazintyp: Kettentyp (24/40/64/120T optional)
• Werkzeugkapazität: 40 Werkzeuge
• Gesamtgewicht (inkl. Zubehör): 26.000 kg
• Maschinenabmessung (L×B×H): 3.480×5.900×4.250 mm
• CNC-Steuerung: SIEMENS One (HEIDENHAIN optional)

Spezifikationen

• Verfahrwege X/Y/Z: 1.250×1.250×1.000 mm
• Werkstücktisch Abmessung: Φ1.200 mm
• Max. Tischbelastung: 1.200 kg
• Ultraschallspindel: Standard
• Spindeldurchmesser: Φ210 mm
• Spindeldrehzahlen (Kurz/Lang): 15.000 / 12.000 rpm
• Motornennleistung: 35 kW
• Schnellfahrgeschwindigkeit (X/Y/Z): 30/30/30 m/min
• Schnellfahrgeschwindigkeit (A/C): 30/60 rpm
• Positioniergenauigkeit (X/Y/Z): 0,008 mm
• Wiederholgenauigkeit (X/Y/Z): 0,005 mm
• Positioniergenauigkeit (A/C): 15 ''
• Wiederholgenauigkeit (A/C): 8 ''
• Werkzeugmagazin: Kettentyp (24/40/64/120T optional)
• Werkzeugkapazität: 40
• Gesamtgewicht: 26.000 kg
• Maschinenabmessungen: 3.480×5.900×4.250 mm
• CNC-Steuerung: SIEMENS One (HEIDENHAIN optional)
