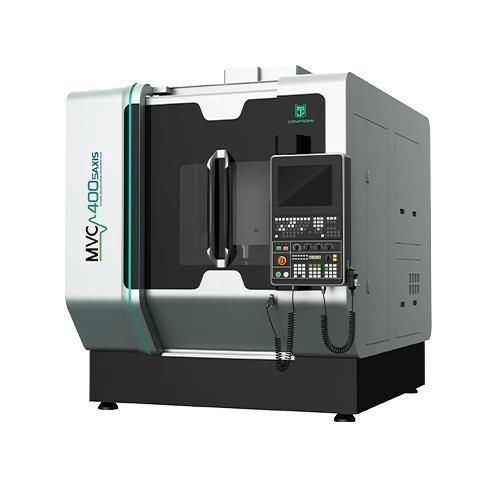

CNC-Bearbeitungszentrum / 5-Achs MVC400

vertikalfür Glasfür Keramik

Überblick

• Portalrahmenkonstruktion mit hoher Stabilität und leichten beweglichen Komponenten zur Verbesserung der dynamischen Leistung und Bearbeitungsgenauigkeit
• Thermisch symmetrisches Design mittels FEM (Finite-Elemente-Analyse) entwickelt, um thermische Verformungen zu minimieren und langfristige Präzision sicherzustellen
• Maschinenelemente aus Gusseisen für hohe Schwingungsdämpfung, dynamische Zerspanungsleistung und Stabilität
• Bett- und Strukturoptimierung durch FEM zur Erhöhung der Steifigkeit
• Gekühlter Z-Achsen-Motor; gekühlte A- und C-Achsen-Motoren

Produkt-Highlights

• A/C-Achsen mit hochdrehzahligen, hochpräzisen DDR-Motoren; A/C-Achsen Positioniergenauigkeit 8'' und Reproduzierbarkeit 4''; hochsteife Spann-/Lösevorrichtung; 3 Direktantriebsmotoren bei Modellen 650 und größer
• Importierte hochpräzise Linearecoder für die Skalenaufteilung der A/C-Achse und großzügiger Arbeitsraum auf dem Drehtisch
• Verschiedene Magazin-Konfigurationen (Kettentyp: Optionen 24/40/64/120T); hohe Werkzeugtraglast; kompatibel mit breiter Palette von Schneidwerkzeugen
• Ultraschallbearbeitung (15–70 kHz): 1) reduziert Mikrorisse; 2) verringert Schnittkräfte und steigert Effizienz; 3) erhöht Werkzeugstandzeit; 4) minimiert Grate; 5) verbessert Oberflächenqualität

Anwendungsfälle
Geeignet für hochpräzise, hocheffiziente Bearbeitung harter und spröder Materialien (Keramik, Glas, Quarz), Superlegierungen (Titanlegierungen) und andere schwer zerspanbare Werkstoffe, bei denen geringe Subsurface-Schäden und feine Oberflächen erforderlich sind

Technische Daten
Item : MVC400-5AXIS : Unit
X/Y/Z-Axis Travel : 420*420*380 : mm
Worktable Dimension : Φ400 : mm
Max. Load of Worktable : 200 : kg
Ultrasonic Spindle : Standard : /
Spindle Diameter : Φ155 : mm
Max. Spindle Speed (Short-Duration) : 24,000 : rpm
Max. Spindle Speed (Long-Duration) : 16,000 : rpm
Motor Power : 22 : kW
X/Y/Z-Axis Rapid Speed : 36/36/36 : m/min
A/C-Axis Rapid Speed : 100/150 : rpm
X/Y/Z-Axis Positioning Accuracy : 0.007 : mm
X/Y/Z-Axis Repeatability : 0.004 : mm
A/C-Axis Positioning Accuracy : 8 : ''
A/C-Axis Repeatability : 4 : ''
Tool Magazine Type : Chain Type : /
Tool Holding Capacity : 40 : No. of Tools
Total Weight (incl. Accessories) : 7,000 : kg
Machine Size (LxWxH) : 2,000x3,310x2,420 : mm
CNC Controller : SIEMENS One (HEIDENHAIN Optional) : /

Spezifikationen

• Modell: MVC400-5AXIS
• X/Y/Z Verfahrwege: 420×420×380 mm
• Arbeitsfläche: Φ400 mm
• Max. Tischbelastung: 200 kg
• Spindel: Ultraschallspindel serienmäßig, Durchmesser Φ155 mm, max. Drehzahl 24.000 rpm (kurz), 16.000 rpm (kontinuierlich)
• Motorleistung: 22 kW
• Eilfahrten: X/Y/Z 36 m/min; A/C 100/150 rpm
• Positioniergenauigkeit: X/Y/Z 0,007 mm; A/C 8''
• Wiederholgenauigkeit: X/Y/Z 0,004 mm; A/C 4''
• Werkzeugmagazin: Kettentyp, 40 Werkzeuge (Optionen: 24/40/64/120T)
• Gesamtgewicht: 7.000 kg
• Maschinenmaße: 2.000×3.310×2.420 mm
• CNC-Steuerung: SIEMENS One (HEIDENHAIN optional)
