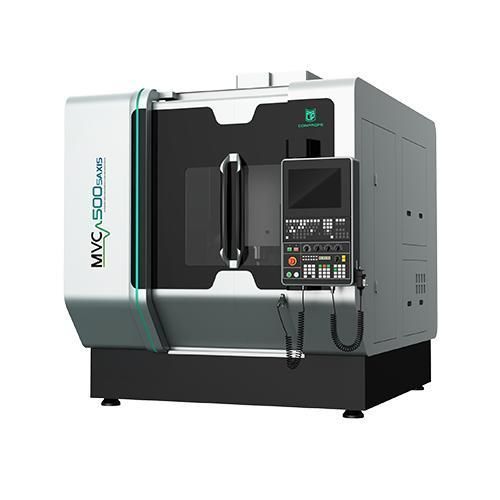

CNC-Bearbeitungszentrum / 5-Achs MVC500vertikalfür Glasfür Keramik
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Achszahl
- 5-Achs
- Spindelausrichtung
- vertikal
- Bearbeitetes Material
- für Aluminiumlegierung, für Keramik, für Glas, für Quarz
- Struktur
- Portal
- Anzahl Werkzeuge
- 40 Werkzeuge
- Zuatzfunktion
- Schneid
- Weitere Eigenschaften
- Hochgeschwindigkeit, Hochleistung, mit Direktantrieb, Hochpräzision, hohe Festigkeit
- X-Hub
500 mm
(19,69 in)- Y-Hub
550 mm
(21,65 in)- Z-Hub
500 mm
(19,69 in)- Rotationsgeschwindigkeit
14.000 rpm, 20.000 rpm
(87.965 rad.min-1, 125.664 rad.min-1)- Leistung
35 kW
(47,59 hp)- Vorrückgeschwindigkeit X-Achse
36 m/min
- Vorrückgeschwindigkeit Y-Achse
36 m/min
- Vorrückgeschwindigkeit Z-Achse
30 m/min
- Maximale Tischlast
300 kg
(661 lb)- Positioniergenauigkeit
0,007 mm
(0,00028 in)- Wiederholbarkeit
0,004 mm
(0,00016 in)- Gesamtgewicht
10.000 kg
(22.046,23 lb)- Gesamtlänge
2.240 mm
(88,2 in)- Gesamtbreite
3.780 mm
(148,8 in)- Gesamthöhe
2.855 mm
(112,4 in)
Beschreibung
Produktübersicht
Produkt-Highlights
Anwendungsfälle
Geeignet für hochpräzise und hocheffiziente Bearbeitung von hart-spröden Materialien (Keramik, Glas, Quarz usw.), Superlegierungen (Titanlegierung usw.) und anderen schwer zerspanbaren Werkstoffen
Technische Parameter
Spezifikationen
- Portalrahmen-Konstruktion mit außergewöhnlicher Stabilität und leichten beweglichen Komponenten, die höhere Genauigkeit und verbesserte dynamische Maschinenleistung gewährleisten
- Thermisch symmetrische Struktur, entwickelt mittels Finite-Elemente-Analyse (FEM), minimiert thermische Verformungen und sichert die für langfristige Präzision erforderliche Steifigkeit
- Gegossene Eisenstruktur mit hervorragenden Dämpfungseigenschaften, bietet ausgezeichnete dynamische Zerspanungsleistung, Stabilität, Zuverlässigkeit und breite Anwendbarkeit
- Laufende Verbesserung der Bettsteifigkeit durch FEM zur Erreichung optimaler Konstruktion
- Gekühlter Z-Achsen-Motor
- Gekühlte A- und C-Achsen-Motoren
Produkt-Highlights
- Hochgeschwindigkeits- und hochpräziser DDR-Motor für A/C-Achsen
- A/C-Achsen Positioniergenauigkeit 6'' und Wiederholgenauigkeit 4''
- Hochsteife und zuverlässige Spann-/Löse-Konstruktion für A/C-Achsen
- 3 Direktantriebs-Motoren für Produkte ab 650
- Importierte hochpräzise Linearbewegungs-Encoder für A/C-Achsen-Skalenteilung
- Großzügiger Arbeitsraum auf dem Drehtisch
- Verschiedene Konfigurationen des Werkzeugmagazins mit optionalen Erweiterungen
- Kettenmagazin für Werkzeuge (24/40/64/120T optional)
- Hohe Belastbarkeit der Schneidwerkzeuge
- Unterstützt gängige Schneidwerkzeuge
- Vorteile der Ultraschallbearbeitung – hochfrequente Ultraschallvibration am Werkzeug (15–70 kHz): mindert Mikrorisse; reduziert Schnittkräfte und verbessert die Effizienz; erhöht die Werkzeugstandzeit; minimiert Gratbildung; verbessert Oberflächenqualität
Anwendungsfälle
Geeignet für hochpräzise und hocheffiziente Bearbeitung von hart-spröden Materialien (Keramik, Glas, Quarz usw.), Superlegierungen (Titanlegierung usw.) und anderen schwer zerspanbaren Werkstoffen
Technische Parameter
- Item - MVC500-5AXIS - Unit
- X/Y/Z-Verfahrwege - 500*550*500 - mm
- Arbeitsplattendimension - Φ500 - mm
- Max. Tischbelastung - 300 - kg
- Ultraschallspindel - Standard - /
- Spindeldurchmesser - Φ190 - mm
- Max. Spindeldrehzahl (Kurzzeit) - 20.000 - rpm
- Max. Spindeldrehzahl (Langzeit) - 14.000 - rpm
- Motorleistung - 35 - kW
- Eilgang X/Y/Z - 36/36/30 - m/min
- Eilgang A/C - 50/100 - rpm
- Positioniergenauigkeit X/Y/Z - 0.007 - mm
- Wiederholgenauigkeit X/Y/Z - 0.004 - mm
- Positioniergenauigkeit A/C - 8 - ''
- Wiederholgenauigkeit A/C - 5 - ''
- Werkzeugmagazin-Typ - Kettentyp - /
- Werkzeugkapazität - 40 - Anzahl Werkzeuge
- Gesamtgewicht (inkl. Zubehör) - 10.000 - kg
- Maschinenabmessungen (LxBxH) - 2.240x3.780x2.855 - mm
- CNC-Steuerung - SIEMENS One (HEIDENHAIN optional) - /
Spezifikationen
- Modell: MVC500-5AXIS
- Struktur: Portalrahmen, thermisch symmetrisches Design (FEM-optimiert)
- Materialien: Guss-eisen-Struktur zur Vibrationsdämpfung und Stabilität
- X/Y/Z-Verfahrwege: 500 x 550 x 500 mm
- Arbeitsplatte: Durchmesser Φ500 mm, max. Belastung 300 kg
- Spindel: Ultraschallspindel serienmäßig, Spindel-Ø Φ190 mm
- Spindeldrehzahl: Bis 20.000 rpm kurzfristig; 14.000 rpm langfristig
- Motorleistung: 35 kW
- Eilgang: X/Y/Z 36/36/30 m/min; A/C-Achsen 50/100 rpm
- Positioniergenauigkeit: X/Y/Z 0.007 mm; A/C 8''
- Wiederholgenauigkeit: X/Y/Z 0.004 mm; A/C 5''
- Werkzeugmagazin: Kettentyp, 40 Werkzeuge (andere Kapazitäten/Optionen verfügbar)
- Gesamtgewicht (inkl. Zubehör): 10.000 kg
- Maschinenabmessungen (LxBxH): 2.240 x 3.780 x 2.855 mm
- CNC-Steuerung: SIEMENS One serienmäßig; HEIDENHAIN optional
- Zusätzliche Merkmale: Gekühlte Z-, A- und C-Achsen-Motoren; Direktantriebe A/C bei größeren Modellen; importierte hochpräzise Linearbewegungs-Encoder für A/C-Achsen
