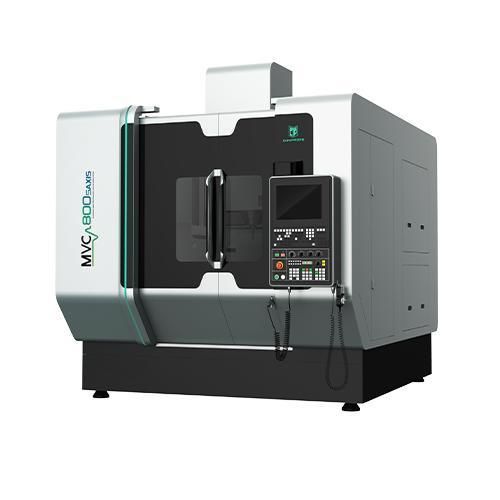

CNC-Bearbeitungszentrum / 5-Achs MVC800

vertikalfür Glasfür Keramik

Übersicht

• Portalrahmenkonstruktion mit außergewöhnlicher Stabilität und leichten beweglichen Komponenten, die eine höhere Genauigkeit und verbesserte dynamische Leistung der Werkzeugmaschine gewährleistet
• Thermisch symmetrische Konstruktion, die mittels Finite-Elemente-Analyse (FEM), die thermische Verformungseffekte effektiv minimiert und gleichzeitig die für eine nachhaltige Langzeitpräzision erforderliche hohe Steifigkeit gewährleistet
• Verwendung von Gusseisen mit hervorragenden Schwingungsdämpfungseigenschaften, das sich durch herausragende dynamische Schneidleistung, Stabilität, Zuverlässigkeit sowie eine breite Anwendbarkeit bietet
• Kontinuierliche Verbesserung der Steifigkeit der Bettkonstruktion mittels FEM zur Erzielung des optimalen Designs
• Gekühlter Z-Achsen-Motor
• Gekühlter A-Achsen-Motor und C-Achsen-Motor

Produkt-Highlights

• Hochgeschwindigkeits- und hochpräziser DDR-Motor für A/C-Achse
• Positioniergenauigkeit der A/C-Achse von 6'' und Wiederholgenauigkeit von 4''
• Hochsteife und zuverlässige Klemm- und
• 3 Direktantriebsmotoren für Produkte ab 650
• Importierte hochpräzise Lineargeber für die Skaleneinteilung der A-/C-Achse
• Großzügiger Platz für die Bearbeitung auf dem Drehtisch
• Verschiedene Werkzeugmagazinkonfigurationen mit zusätzlichen Optionen
• Ketten-Werkzeugmagazin (24/40/64/120T optional)
• Hohe Belastbarkeit der Schneidwerkzeuge
• Weit verbreitete Schneidwerkzeuge
• Einzigartige Vorteile der Ultraschallbearbeitung - Hochfrequente Ultraschallschwingungen an der Werkzeugspitze (15–70 kHz): 1. Verringert Mikrorisse; 2. Reduziert die Schnittkraft und verbessert die Bearbeitungseffizienz; 3. Verlängert die Standzeit des Werkzeugs; 4. Minimiert das Ausbrechen von Graten am Werkstück; 5. Verbessert die Oberflächenqualität

Anwendungsbeispiele Geeignet für die hochpräzise und hocheffiziente Bearbeitung von hart-spröden Werkstoffen (Keramik, Glas, Quarz usw.), Superlegierungen (Titanlegierungen usw.) und anderen schwer zerspanbaren Materialien Technische Parameter Punkt | MVC800-5AXIS | Einheit X/Y/Z-Achsenverfahrweg | 800*1000*550 | mm Arbeitstischabmessungen | Φ800 | mm Max. Tragkraft des Arbeitstisches | 900 | kg Ultraschallsspindel | Standard | / Spindeldurchmesser | Φ190 | mm Max. Spindeldrehzahl (kurzzeitig) | 20.000 | U/min Max. Spindeldrehzahl (langfristig) | 14.000 | U/min Motorleistung | 35 | kW Eilganggeschwindigkeit X/Y/Z-Achse | 36/36/30 | m/min Eilganggeschwindigkeit A/C-Achse | 30/70 | U/min Positioniergenauigkeit X/Y/Z-Achse | 0,008 | mm Wiederholgenauigkeit X/Y/Z-Achse | 0,005 | mm Positioniergenauigkeit A/C-Achse | 8 | '' Wiederholgenauigkeit A/C-Achse | 5 | '' Werkzeugmagazintyp | Kettenmagazin | / Werkzeugkapazität | 40 | Anzahl der Werkzeuge Gesamtgewicht (inkl. Zubehör) | 17.000 | kg Maschinenabmessungen (LxBxH) | 2.940x4.310x3.310 | mm CNC-Steuerung | SIEMENS One (HEIDENHAIN optional) | / Technische Daten / Spezifikationen

• Verfahrweg X/Y/Z-Achse: 800*1000*550 mm
• Tischdurchmesser: Φ800 mm
• Max. Belastbarkeit des Arbeitstisches: 900 kg
• Ultraschallsspindel: Standard
• Spindeldurchmesser: Φ190 mm
• Max. Spindeldrehzahl (kurzzeitig): 20.000 U/min
• Max. Spindeldrehzahl (Dauerbetrieb): 14.000 U/min
• Motorleistung: 35 kW
• Eilganggeschwindigkeit X/Y/Z-Achse: 36/36/30 m/min
• Eilganggeschwindigkeit A/C-Achse: 30/70 U/min
• Positioniergenauigkeit X/Y/Z-Achse: 0,008 mm
• Wiederholgenauigkeit X/Y/Z-Achse: 0,005 mm
• Positioniergenauigkeit A/C-Achse: 8''
• Wiederholgenauigkeit der A/C-Achse: 5''
• Werkzeugmagazintyp: Kettenmagazin (Optionen: 24/40/64/120T)
• Werkzeugkapazität: 40 Werkzeuge
• Gesamtgewicht (inkl. Zubehör): 17.000 kg
• Maschinenabmessungen (LxBxH): 2.940 x 4.310 x 3.310 mm
• CNC-Steuerung: SIEMENS One (HEIDENHAIN optional)
