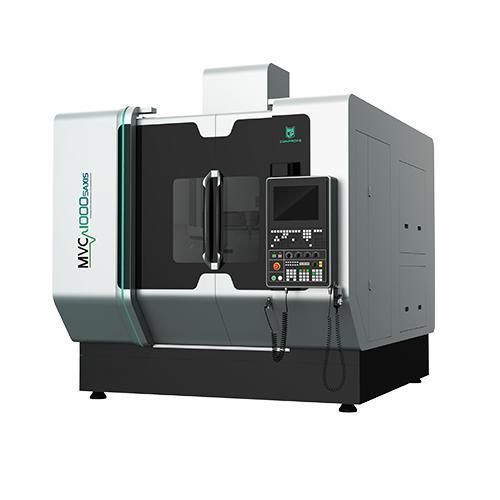

CNC-Bearbeitungszentrum / 5-Achs MVC1000

vertikalfür Glasfür Keramik

Produktübersicht

• Portalrahmen mit leichten, bewegten Komponenten für hohe dynamische Leistung und Bearbeitungsgenauigkeit
• Thermisch symmetrische Struktur, mittels FEM ausgelegt, zur Minimierung thermischer Verformungen bei Dauerbetrieb
• Gusseisenbauweise für Schwingungsdämpfung, Stabilität und breite Einsetzbarkeit
• Optimierte Bettsteifigkeit durch Finite-Elemente-Analyse
• Gekühlte Motoren auf Z-, A- und C-Achse

Produktmerkmale

• Hochgeschwindigkeits- und hochpräzise DDR-Motoren auf den A/C-Achsen
• A/C-Achsen Positioniergenauigkeit: 6''; Wiederholgenauigkeit: 4''
• Hochsteifer Spanne-/Lösungsmechanismus für A/C-Achsen
• Drei Direktantriebs-Motoren für Modelle mit 650 mm oder größeren Spindeln
• Importierte hochpräzise Linearcoder für A/C-Achsen
• Großer Bearbeitungsraum auf dem Drehtisch
• Verschiedene Werkzeugmagazin-Konfigurationen; Kettenmagazin optional (24/40/64/120T)
• Hohe Werkzeugtraglast und Kompatibilität mit gängigen Schneidwerkzeugen
• Ultraschallbearbeitungsoption: Werkzeugspitzenvibration 15–70 kHz reduziert Mikrorisse, senkt Schnittkräfte, verlängert Werkzeugstandzeit und verbessert Oberflächenqualität

Anwendungsfälle

Geeignet für hochpräzise, hocheffiziente Bearbeitung von hart-spröden Materialien (Keramik, Glas, Quarz), Superlegierungen (Titanlegierungen) und anderen schwer zu bearbeitenden Werkstoffen, wenn Oberflächenintegrität und enge Toleranzen gefordert sind

Technische Daten

Item — MVC1000-5AXIS — Unit
X/Y/Z-Axis Travel — 1250×1250×1000 — mm
Worktable Dimension — Φ1000 — mm
Max. Load of Worktable — 1,000 — kg
Ultrasonic Spindle — Standard — /
Spindle Diameter — Φ210 — mm
Max. Spindle Speed (Short-Duration) — 15,000 — rpm
Max. Spindle Speed (Long-Duration) — 12,000 — rpm
Motor Power — 35 — kW
X/Y/Z-Axis Rapid Speed — 30/30/30 — m/min
A/C-Axis Rapid Speed — 30/60 — rpm
X/Y/Z-Axis Positioning Accuracy — 0.008 — mm
X/Y/Z-Axis Repeatability — 0.005 — mm
A/C-Axis Positioning Accuracy — 15 — ''
A/C-Axis Repeatability — 8 — ''
Tool Magazine Type — Chain Type — /
Tool Holding Capacity — 40 — No. of Tools
Total Weight (incl. Accessories) — 25,000 — kg
Machine Size (LxWxH) — 3,480×5,900×4,250 — mm
CNC Controller — SIEMENS One (HEIDENHAIN Optional) — /

Technische Spezifikationen

• Modell: MVC1000-5AXIS
• Verfahrwege X/Y/Z: 1250 × 1250 × 1000 mm
• Arbeitstisch: Φ1000 mm, maximale Belastung 1.000 kg
• Spindeldurchmesser: Φ210 mm; Ultraschallspindel Standard
• Spindeldrehzahl: bis 15.000 rpm (kurzzeitig), 12.000 rpm (dauerhaft)
• Motorleistung: 35 kW
• Eilganggeschwindigkeiten: X/Y/Z 30 m/min; A/C-Achsen 30/60 rpm
• Positioniergenauigkeit: X/Y/Z 0,008 mm; A/C 15''
• Wiederholgenauigkeit: X/Y/Z 0,005 mm; A/C 8''
• Werkzeugmagazin: Kettentyp, typ. 40 Werkzeuge (weitere Optionen verfügbar)
• Gesamtgewicht (inkl. Zubehör): 25.000 kg
• Aufstellmaß (L×B×H): 3.480 × 5.900 × 4.250 mm
• CNC-Steuerung: SIEMENS One (HEIDENHAIN optional)
