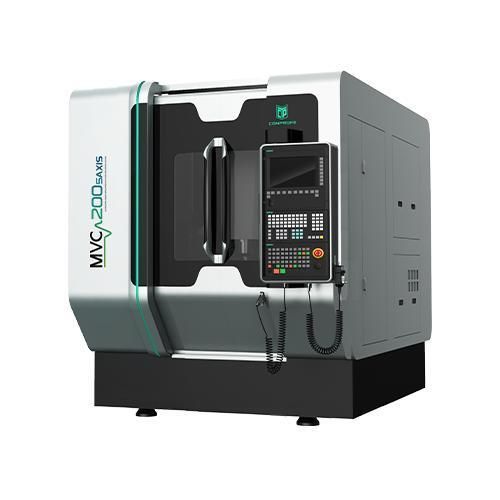

CNC-Bearbeitungszentrum / 5-Achs MVC200

vertikalfür Glasfür Keramik

Produktübersicht

• Portalrahmen-Konstruktion, die hohe Stabilität mit leichten bewegten Komponenten vereint, um Bearbeitungsgenauigkeit und dynamisches Verhalten zu verbessern
• Thermisch symmetrische Konstruktion auf Basis von FEM-Analyse, um thermische Verformungen zu minimieren und Langzeitpräzision zu sichern
• Gusseisenbauweise mit hervorragender Schwingungsdämpfung für stabile dynamische Zerspanungsleistung
• Bettenstruktur mittels FEM optimiert, um maximale Steifigkeit zu erreichen
• Gekühlter Z-Achsen-Motor; gekühlte A- und C-Achsen-Motoren für konstantes thermisches Verhalten

Produkt-Highlights

• Hochgeschwindigkeits- und hochpräzise DDR-Motoren für A/C-Achsen
• A/C-Achsen Positioniergenauigkeit: 8''; Wiederholgenauigkeit: 4''
• Hochsteife, zuverlässige Spann-/Entspannkonstruktion für A/C-Achsen
• Drei Direktantriebs-Motoren verfügbar für Modelle ab 650
• Importierte hochpräzise Linearencoder für die A/C-Achsen
• Großer Bearbeitungsbereich auf dem Drehtisch
• Verschiedene Werkzeugmagazin-Konfigurationen; Kettenmagazine optional (24/40/64/120 Plätze)
• Hohe Werkzeugbelastung und Kompatibilität mit gängigen Schneidwerkzeugen
• Ultraschallbearbeitung (Option): hochfrequente Ultraschallvibration (15–70 kHz) an der Werkzeugspitze reduziert Mikrorisse, senkt Schnittkräfte, erhöht Effizienz, verlängert Werkzeugstandzeit und verbessert Oberflächenqualität

Anwendungsfälle
Geeignet für hochpräzise und hocheffiziente Bearbeitung von hart-spröden Materialien (Keramik, Glas, Quarz), Superlegierungen (Titanlegierungen) und anderen schwer zerspanbaren Werkstoffen, bei denen verbesserte Oberflächenqualität und geringerer Werkzeugverschleiß gefordert sind

Technische Daten (Tabelle)
Artikel: MVC200-5AXIS
X/Y/Z-Achsen Hub: 280*280*280 mm
Plattendimension: Φ200 mm
Max. Tischbelastung: 50 kg
Ultraschallspindel: Standard
Spindeldurchmesser: Φ100 mm
Max. Spindeldrehzahl (Kurzzeit): 36.000 rpm
Max. Spindeldrehzahl (Dauereinsatz): 28.000 rpm
Motorleistung: 6 kW
Eilgang X/Y/Z: 36/36/36 m/min
Eilgang A/C: 100/400 rpm
Positioniergenauigkeit X/Y/Z: 0,007 mm
Wiederholgenauigkeit X/Y/Z: 0,004 mm
Positioniergenauigkeit A/C: 8 ''
Wiederholgenauigkeit A/C: 4 ''
Werkzeugspeichertyp: Kettentyp
Werkzeugkapazität: 40 (Anz. Werkzeuge)
Gesamtgewicht (inkl. Zubehör): 4.000 kg
Maschinengröße (LxBxH): 1.732 x 3.147 x 2.195 mm
CNC-Steuerung: SIEMENS One (HEIDENHAIN optional)

Technische Spezifikationen

• Modell: MVC200-5AXIS
• X/Y/Z-Hub: 280*280*280 mm
• Plattendimension: Φ200 mm
• Max. Tischbelastung: 50 kg
• Spindeldurchmesser: Φ100 mm
• Max. Spindeldrehzahl: 36.000 rpm (Kurz); 28.000 rpm (Dauer)
• Motorleistung: 6 kW
• Eilgang X/Y/Z: 36 m/min; Eilgang A/C: 100/400 rpm
• Positioniergenauigkeit X/Y/Z: 0,007 mm; Wiederholgenauigkeit: 0,004 mm
• Positioniergenauigkeit A/C: 8''; Wiederholgenauigkeit: 4''
• Werkzeugspeicher: Kettentyp; Kapazität: 40 Werkzeuge
• Gesamtgewicht (inkl. Zubehör): 4.000 kg
• Maschinengröße: 1.732 x 3.147 x 2.195 mm
• CNC-Steuerung: SIEMENS One (HEIDENHAIN optional)
