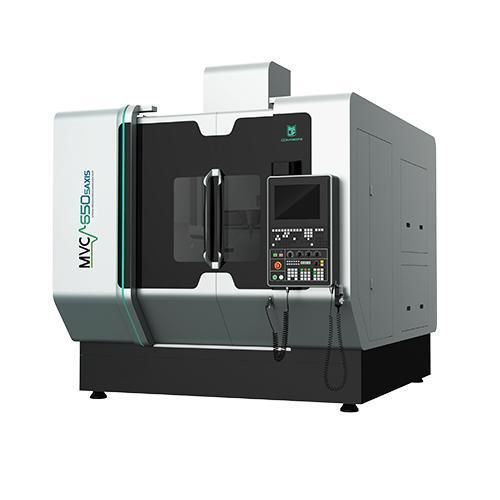

CNC-Bearbeitungszentrum / 5-Achs MVC650

vertikalfür Glasfür Keramik

Produktübersicht

• Portalrahmen-Konstruktion, die hohe strukturelle Stabilität mit leichten beweglichen Komponenten für verbesserte dynamische Leistung und Bearbeitungsgenauigkeit vereint
• Thermisch symmetrisches Design, entwickelt mittels Finite-Elemente-Analyse (FEM), um thermische Verformungen zu minimieren und langfristige Präzision sicherzustellen
• Gussteilkonstruktion mit hervorragender Schwingungsdämpfung für überlegene dynamische Schneidleistung und Zuverlässigkeit
• Aufbettsteifigkeit durch FEM-optimierte, iterative Auslegung verbessert
• Gekühlte Z-, A- und C-Achsenmotoren für thermische Stabilität bei längeren Bearbeitungen

Produkt-Highlights

• A/C-Achsen Hochgeschwindigkeits- und Hochpräzisions-DDR-Motoren
• A/C-Achsen Positioniergenauigkeit bis 8" und Wiederholgenauigkeit 5"
• A/C-Achsen mit hochsteifem, zuverlässigem Spann-/Löse-Design
• Drei Direktantriebsmotoren für MVC650-Klasse und darüber
• Importierte hochpräzise Linearencoder für A/C-Achsen
• Großer Arbeitsbereich auf der Rundtischfläche
• Verschiedene Werkzeugmagazin-Konfigurationen mit Zusatzoptionen
• Kettentyp-Werkzeugmagazin verfügbar (24/40/64/120T optional)
• Hohe Belastbarkeit der Schneidwerkzeuge und Kompatibilität mit gängigen Werkzeugen
• Ultraschallbearbeitung mit 15–70 kHz Hochfrequenz-Vibration
• Ultraschallvorteil: vermindert Mikrorisse in spröden Werkstoffen
• Ultraschallvorteil: reduziert Schnittkräfte und steigert Effizienz
• Ultraschallvorteil: verlängert Werkzeugstandzeit
• Ultraschallvorteil: minimiert Gratbildung am Werkstück
• Ultraschallvorteil: verbessert Oberflächenqualität

Anwendungsfälle
Geeignet für hochpräzise und hocheffiziente Bearbeitung spröder Werkstoffe (Keramik, Glas, Quarz), Superlegierungen (u. a. Titanlegierungen) und anderer schwer zerspanbarer Materialien.

Technische Daten (Tabelle)
Item - MVC650-5AXIS - Einheit
X/Y/Z-Achsen Verfahrweg - 750*800*550 - mm
Werkstücktisch Abmessung - Ø650 - mm
Max. Tischbelastung - 800 - kg
Ultraschallspindel - Standard - /
Spindeldurchmesser - Ø190 - mm
Max. Spindeldrehzahl (Kurzzeit) - 20.000 - rpm
Max. Spindeldrehzahl (Dauereinsatz) - 14.000 - rpm
Motorleistung - 35 - kW
Schnellfahr X/Y/Z - 36/36/30 - m/min
Schnellfahr A/C - 30/70 - rpm
Positioniergenauigkeit X/Y/Z - 0.008 - mm
Wiederholgenauigkeit X/Y/Z - 0.005 - mm
Positioniergenauigkeit A/C - 8 - "
Wiederholgenauigkeit A/C - 5 - "
Werkzeugmagazintyp - Kettentyp - /
Werkzeugkapazität - 40 - Stück
Gesamtgewicht (inkl. Zubehör) - 16.500 - kg
Maschinenmaße (LxBxH) - 2.940x4.310x3.310 - mm
CNC-Steuerung - SIEMENS One (HEIDENHAIN optional) - /

Technische Spezifikationen

• X/Y/Z-Achsen Verfahrweg: 750*800*550 mm
• Werkstücktisch Abmessung: Ø650 mm
• Max. Tischbelastung: 800 kg
• Ultraschallspindel: Standard
• Spindeldurchmesser: Ø190 mm
• Max. Spindeldrehzahl (Kurzzeit): 20.000 rpm
• Max. Spindeldrehzahl (Dauereinsatz): 14.000 rpm
• Motorleistung: 35 kW
• Schnellfahr X/Y/Z: 36/36/30 m/min
• Schnellfahr A/C: 30/70 rpm
• Positioniergenauigkeit X/Y/Z: 0.008 mm
• Wiederholgenauigkeit X/Y/Z: 0.005 mm
• Positioniergenauigkeit A/C: 8 "
• Wiederholgenauigkeit A/C: 5 "
• Werkzeugmagazintyp: Kettentyp (Optionen)
• Werkzeugkapazität: 40 Werkzeuge
• Gesamtgewicht (inkl. Zubehör): 16.500 kg
• Maschinenmaße (LxBxH): 2.940 x 4.310 x 3.310 mm
• CNC-Steuerung: SIEMENS One (HEIDENHAIN optional)
