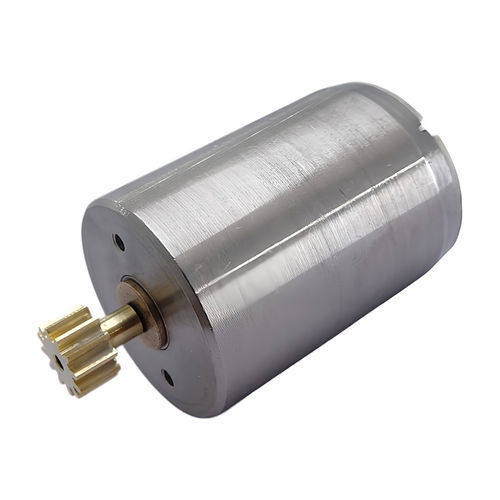

DC-Motor A22C-30

6 VkernlosPräzision

Übersicht
Die Serie A22C umfasst kernlose Motoren (Außendurchmesser φ22 mm) für kompakte Präzisionsanwendungen. Die Serie bietet mehrere Untermodelle, die in Vermessungsinstrumenten, Hochdrucknaglern und anderen platzkritischen elektromechanischen Geräten eingesetzt werden. Für jedes Untermodell sind detaillierte Leistungsdaten, Schnittzeichnungen und CAD‑Daten verfügbar, sofern vorhanden.

Hervorgehobenes Produkt — A22C-32
Der A22C-32 ist ein Beispielmodell mit kompakter Länge und ausgeglichenen Drehmoment‑/Drehzahl-Eigenschaften, geeignet für mittlere Versorgungsspannungen. Referenzdaten zur Auslegung und Integration finden Sie unten.

Produktspezifikationen (Beispiel: A22C-32)

• Modell: A22C-32
• Außendurchmesser: 22 mm (φ22 mm)
• Länge: 25,3 mm
• Angelegte Spannung: 24,0 V
• Innenwiderstand: 78,8 Ω
• Drehzahl Leerlauf: 9.840 U/min
• Leerlaufstrom: 6 mA
• Anlaufstrom: 305 mA
• Anlaufmoment: 6,82 mN·m
• Wirkungsgrad: 73,9 %
• Leistung: 1,76 W

Anpassbare Komponenten

• Gear head (Getriebe)
• Lead pin (Abtriebsstift)
• Lead wire (Ausgangskabel)
• Kugel­lager
• Erdungsanschluss

Weitere A22C‑Untermodelle aufgelistet (Auswahl)
A22C-31, A22C-26, A22C-25, A22C-24, A22C-13, A22C-12, A22C-05, A22C-03, A22C-01, A22C-33, A22C-30, A22C-29, A22C-28, A22C-27, A22C-14, A22C-04 (und zusätzliche Varianten in der Produktliste).

Hinweise

• Außendurchmesser der Serie: 22 mm.
• Die Untermodelle unterscheiden sich in Länge, angelegter Spannung, Widerstand, Drehzahl, Strömen, Drehmoment, Wirkungsgrad und Leistung; für genaue Daten und CAD‑Dateien die jeweilige Modulseite konsultieren.

Technische Merkmale

• Serienname: A22C (kernlose Motoren)
• Außendurchmesser: 22 mm (φ22 mm)
• Beispiel (A22C-32): Länge 25,3 mm; Spannung 24,0 V; Innenwiderstand 78,8 Ω; Leerlaufdrehzahl 9.840 U/min; Leerlaufstrom 6 mA; Anlaufstrom 305 mA; Anlaufmoment 6,82 mN·m; Wirkungsgrad 73,9%; Leistung 1,76 W
• Häufig anpassbare Komponenten: Getriebe, Abtriebsstift, Ausgangskabel, Kugellager, Erdungsanschluss
• Typische Anwendungen: Vermessungsinstrumente, Hochdrucknagler
• Pro Untermodell verfügbare Spezifikationstabellen und Einbaudaten / CAD‑Downloads
