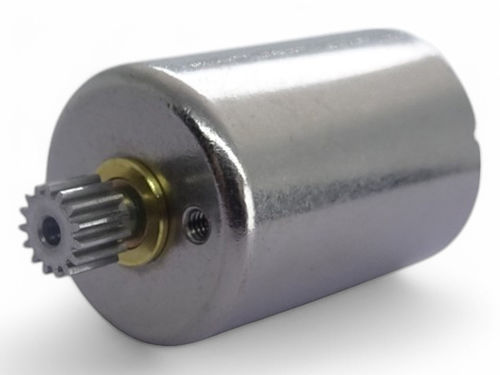

DC-Motor A16C-06

6 Vkernloskleinformatig

Serienübersicht
Die A16C-Serie umfasst φ16 mm kernlose Mikromotoren von C.I. TAKIRON, ausgelegt für kompakte industrielle Anwendungen und Sicherheitsgeräte (z. B. Gasmelder). Die Serie besteht aus mehreren Untermodellen mit typischer Länge von ca. 23,7 mm. Gehäusezeichnungen und CAD-Dateien stehen zur Verfügung, sofern vorhanden, zur Konstruktionsintegration.

Modelle und wichtige Spezifikationen (pro Modell)

• A16C-17 | 16 mm | Länge 23,7 mm | 6,0 V | Anschlußwiderstand 2,53 Ω | Leerlaufdrehzahl 12400 U/min | Leerlaufstrom 18 mA | Anlaufstrom 2372 mA | Anlaufmoment 10,8 mN·m | Max. Wirkungsgrad 83,3 % | Max. Leistung 3,5 W
• A16C-18 | 16 mm | Länge 23,7 mm | 12,0 V | Anschlußwiderstand 12,2 Ω | Leerlaufdrehzahl 11500 U/min | Leerlaufstrom 15 mA | Anlaufstrom 984 mA | Anlaufmoment 9,5 mN·m | Max. Wirkungsgrad 76,8 % | Max. Leistung 2,86 W
• A16C-16 | 16 mm | Länge 23,7 mm | 12,0 V | Anschlußwiderstand 7,0 Ω | Leerlaufdrehzahl 18450 U/min | Leerlaufstrom 30 mA | Anlaufstrom 1714 mA | Anlaufmoment 10,3 mN·m | Max. Wirkungsgrad 75,3 % | Max. Leistung 4,97 W
• A16C-15 | 16 mm | Länge 23,7 mm | 6,0 V | Anschlußwiderstand 25,2 Ω | Leerlaufdrehzahl 3220 U/min | Leerlaufstrom 5 mA | Anlaufstrom 238 mA | Anlaufmoment 4,06 mN·m | Max. Wirkungsgrad 73,1 % | Max. Leistung 0,34 W
• A16C-14 | 16 mm | Länge 23,7 mm | 3,0 V | Anschlußwiderstand 13,4 Ω | Leerlaufdrehzahl 2560 U/min | Leerlaufstrom 6 mA | Anlaufstrom 224 mA | Anlaufmoment 2,37 mN·m | Max. Wirkungsgrad 69,9 % | Max. Leistung 0,16 W
• A16C-11 | 16 mm | Länge 23,7 mm | 3,0 V | Anschlußwiderstand 5,35 Ω | Leerlaufdrehzahl 4600 U/min | Leerlaufstrom 10 mA | Anlaufstrom 561 mA | Anlaufmoment 3,37 mN·m | Max. Wirkungsgrad 75,1 % | Max. Leistung 0,41 W
• A16C-09 | 16 mm | Länge 23,7 mm | 6,0 V | Anschlußwiderstand 6,25 Ω | Leerlaufdrehzahl 7300 U/min | Leerlaufstrom 15 mA | Anlaufstrom 960 mA | Anlaufmoment 7,3 mN·m | Max. Wirkungsgrad 76,6 % | Max. Leistung 1,4 W
• A16C-07 | 16 mm | Länge 23,7 mm | 3,0 V | Anschlußwiderstand 3,4 Ω | Leerlaufdrehzahl 5500 U/min | Leerlaufstrom 10 mA | Anlaufstrom 882 mA | Anlaufmoment 4,49 mN·m | Max. Wirkungsgrad 79,8 % | Max. Leistung 0,65 W
• A16C-06 | 16 mm | Länge 23,7 mm | 6,0 V | Anschlußwiderstand 9,1 Ω | Leerlaufdrehzahl 6200 U/min | Leerlaufstrom 5 mA | Anlaufstrom 659 mA | Anlaufmoment 6,0 mN·m | Max. Wirkungsgrad 83,3 % | Max. Leistung 0,97 W
• A16C-04 | 16 mm | Länge 23,7 mm | 6,0 V | Anschlußwiderstand 10,7 Ω | Leerlaufdrehzahl 6200 U/min | Leerlaufstrom 5 mA | Anlaufstrom 561 mA | Anlaufmoment 5,09 mN·m | Max. Wirkungsgrad 82,0 % | Max. Leistung 0,83 W
• A16C-01 | 16 mm | Länge 23,7 mm | 6,0 V | Anschlußwiderstand 12,0 Ω | Leerlaufdrehzahl 7100 U/min | Leerlaufstrom 8 mA | Anlaufstrom 500 mA | Anlaufmoment 3,91 mN·m | Max. Wirkungsgrad 76,3 % | Max. Leistung 0,73 W
• A16C-10 | 16 mm | Länge 23,7 mm | 24,0 V | Anschlußwiderstand 11,30 Ω | Leerlaufdrehzahl 20600 U/min | Leerlaufstrom 45 mA | Anlaufstrom 2124 mA | Anlaufmoment 22,64 mN·m | Max. Wirkungsgrad 73,0 % | Max. Leistung 12,21 W

Anpassbare Elemente (bei vielen A16C-Modellen)

• Gear head
• Lead pin
• Lead wire
• Erdungsanschluss

Hinweise
- Die oben aufgeführten Daten sind Nennwerte, angegeben pro Untermodell.
- Einige Modelle sind in mehreren Varianten erhältlich (z. B. Vibrationsvarianten oder unterschiedliche empfohlene Spannungen).
- Gehäusezeichnungen, CAD-Dateien und weiteres Produktmaterial sind für die betreffenden Modelle verfügbar (Downloads, sofern vorhanden).

Technische Spezifikationen

• Serienname: A16C
• Hersteller / Marke: C.I. TAKIRON Corporation
• Außendurchmesser: 16 mm (φ16 mm)
• Typische Länge: ~23,7 mm (variiert je nach Untermodell)
• Typische Betriebsspannungen: 3,0 V, 6,0 V, 12,0 V, 24,0 V je nach Modell
• Anschlußwiderstand: variiert je nach Modell (Beispiele: 2,53 Ω, 3,4 Ω, 5,35 Ω, 7,0 Ω, 9,1 Ω, 10,7 Ω, 12,2 Ω, 25,2 Ω)
• Leerlaufdrehzahl/-strom, Anlaufstrom/-moment, maximaler Wirkungsgrad und Leistung sind für jedes Untermodell in der obigen Modelltabelle angegeben
• Anpassungsoptionen: gear head, lead pin, lead wire, Erdungsanschluss
• Lieferbare Unterlagen: Gehäusezeichnungen, CAD-Daten (wenn bereitgestellt)
