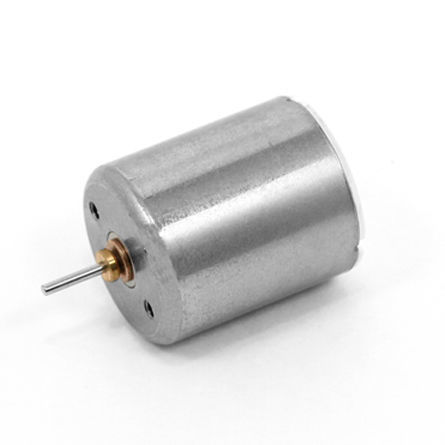

DC-Motor A16B-22

12 Vkernlos

Produktübersicht
Coreless-Motor Serie A16B (Außendurchmesser φ16 mm). Die A16B-Serie umfasst mehrere Untermodelle (z. B. A16B-33) mit unterschiedlichen Längen, Versorgungsspannungen und Leistungskennwerten. Typische Anwendungen sind elektronische Sicherheitsschlösser und andere kompakte Präzisionsgeräte. Kostenlose Downloads für Gehäusezeichnungen und CAD-Daten stehen im Produktmaterialbereich der Website zur Verfügung.

Hervorgehobenes Modell - A16B-33 (Beispiel)
Produktspezifikationen (A16B-33)
Model Name | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Max Torque [mN･m] | Efficiency [%] | Output [W]
A16B-33 | 16 | 19.2 | 12.0 | 11.80 | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92

Produktserie - ausgewählte A16B-Modelle (Tabelle)
Model | Outer Diameter [mm] | Length [mm] | Applied Voltage [V] | Terminal resistance [Ω] | Rotation Speed [r/m] | No Load Current [mA] | Startup Current [mA] | Max Torque [mN･m] | Efficiency [%] | Output [W]
A16B-33 | 16 | 19.2 | 12.0 | 11.80 | 14,200 | 22 | 1,017 | 7.86 | 72.7 | 2.92
A16B-31 | 16 | 19.2 | 5.0 | 6.25 | 9,000 | 25 | 800 | 3.98 | 67.8 | 0.94
A16B-29 | 16 | 19.2 | 4.5 | 2.20 | 18,600 | 35 | 2,045 | 4.57 | 75.5 | 2.22
A16B-27 | 16 | 19.2 | 4.5 | 1.54 | 17,930 | 28 | 2,922 | 6.87 | 81.4 | 3.23
A16B-25 | 16 | 19.2 | 5.0 | 21.7 | 4,900 | 9 | 230 | 2.07 | 64.4 | 0.27
A16B-22 | 16 | 19.2 | 12.0 | 32.5 | 11,000 | 6 | 369 | 3.72 | 76.1 | 1.07
A16B-10 | 16 | 19.2 | 12.0 | 17.0 | 18,000 | 12 | 706 | 4.34 | 75.6 | 2.05
A16B-09 | 16 | 19.2 | 12.0 | 80.0 | 8,100 | 4 | 150 | 2.01 | 70.0 | 0.43
A16B-07 | 16 | 19.2 | 4.5 | 4.7 | 10,600 | 15 | 957 | 3.76 | 76.5 | 1.04
A16B-04 | 16 | 19.2 | 4.5 | 3.5 | 13,500 | 16 | 1,286 | 3.99 | 78.9 | 1.41
A16B-03 | 16 | 19.2 | 4.5 | 7.0 | 12,300 | 17 | 643 | 2.13 | 70.1 | 0.69

Anpassbare Komponenten

• Getriebe (gear head)
• Ausgangs-Pin (lead pin)
• Anschlusskabel (lead wire)
• Erdungsanschluss (grounding terminal)

Hinweise
Diese Modelle gehören zur A16B-Familie (Außendurchmesser φ16 mm). Die angegebenen Leistungswerte sind Herstellerspezifikationen für die jeweiligen Untermodelle (Drehzahl, Ströme, Drehmoment, Wirkungsgrad, Leistung, Anschlusswiderstand und angelegte Spannung). Für Gehäusezeichnungen und CAD-Downloads konsultieren Sie die Produktmaterialien für jedes Modell.

Technische Daten

• Serie: A16B
• Außendurchmesser: 16 mm
• Typische Längen: 19.2 mm (variiert je nach Untermodell)
• Angelegte Spannung: unterschiedlich (Beispiele: 4.5 V, 5.0 V, 12.0 V je nach Untermodell)
• Anschlusswiderstand: modellabhängig (Beispiele: 1.54 Ω bis 80.0 Ω gezeigt)
• Drehzahl Leerlauf: bis zu ~24.800 r/m für einige Serienmitglieder; A16B-33 = 14.200 r/m
• Leerlaufstrom: modellabhängig (ein- bis zweistellige mA-Bereiche)
• Anlaufstrom: modellabhängig (Hunderte bis Tausende mA)
• Maximales Drehmoment: modellabhängig (ca. 0,27 mN·m bis ~7,86 mN·m in den gelisteten Modellen)
• Wirkungsgrad und Leistung: modellabhängig (Beispiele: A16B-33 Wirkungsgrad 72,7 %, Leistung 2,92 W)
• Verfügbare Anpassungen: Getriebe, Ausgangs-Pin, Anschlusskabel, Erdungsanschluss
