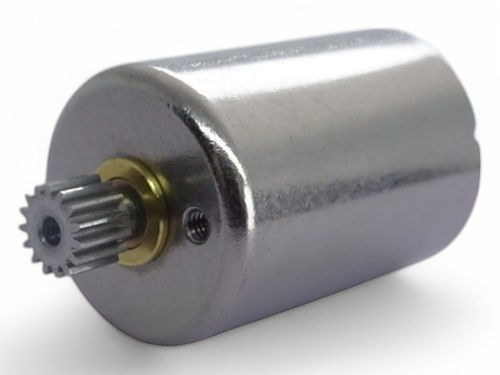

DC-Motor A16C-07

3 VkernlosMikro

Produktübersicht
Kernlose Motoren der Serie A16C (Außendurchmesser φ16 mm). Die A16C-Familie umfasst mehrere Untermodelle für Mikro- und Präzisionsanwendungen sowie sicherheitsrelevante Geräte (z. B. A16C-06 in Gasdetektoren). Umfangszeichnungen, CAD-Daten und technische Spezifikationen sind für jedes Modell auf den Herstellerseiten verfügbar.

Produktreihe - Schlüsselmodelle (ausgewählte Daten)
Modell | Außendurchmesser [mm] | Länge [mm] | Anlegerspannung [V] | Anschlusswiderstand [Ω] | Leerlaufdrehzahl [r/min] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Max. Drehmoment [mN·m] | Wirkungsgrad [%] | Leistung [W]
A16C-17 | 16 | 23.7 | 6.0 | 2.53 | 12,400 | 18 | 2,372 | 10.8 | 83.3 | 3.5
A16C-18 | 16 | 23.7 | 12.0 | 12.2 | 11,500 | 15 | 984 | 9.5 | 76.8 | 2.86
A16C-16 | 16 | 23.7 | 12.0 | 7.0 | 18,450 | 30 | 1,714 | 10.3 | 75.3 | 4.97
A16C-15 | 16 | 23.7 | 6.0 | 25.2 | 3,220 | 5 | 238 | 4.06 | 73.1 | 0.34
A16C-11 | 16 | 23.7 | 3.0 | 5.35 | 4,600 | 10 | 561 | 3.37 | 75.1 | 0.41
A16C-09 | 16 | 23.7 | 6.0 | 6.25 | 7,300 | 15 | 960 | 7.3 | 76.6 | 1.4
A16C-07 | 16 | 23.7 | 3.0 | 3.4 | 5,500 | 10 | 882 | 4.49 | 79.8 | 0.65
A16C-06 | 16 | 23.7 | 6.0 | 9.1 | 6,200 | 5 | 659 | 6.0 | 83.3 | 0.97
A16C-04 | 16 | 23.7 | 6.0 | 10.7 | 6,200 | 5 | 561 | 5.09 | 82.0 | 0.83
A16C-01 | 16 | 23.7 | 6.0 | 12.0 | 7,100 | 8 | 500 | 3.91 | 76.3 | 0.73
A16C-10 | 16 | 23.7 | 24.0 | 11.30 | 20,600 | 45 | 2,124 | 22.64 | 73.0 | 12.21

Anpassbare Elemente

• Gear head (Getriebe)
• Lead pin (Abtriebsstift)
• Lead wire (Anschlussleitung)
• Grounding terminal (Erdungsanschluss)

Technische Merkmale / Spezifikationen

• Serie: A16C (kernlose Motoren, Außendurchmesser φ16 mm)
• Typische Gehäuselänge: 23,7 mm (modellabhängig)
• Anlegerspannung: modellabhängig (z. B. 3,0 V, 6,0 V, 12,0 V, 24,0 V)
• Anschlusswiderstand: modellabhängig (ca. 2,53 Ω bis 25,2 Ω)
• Leerlaufdrehzahl: modellabhängig (z. B. ≈ 3.220 bis 20.600 r/min)
• Leerlauf- und Anlaufströme: modellabhängig (siehe Tabelle)
• Max. Drehmoment, Wirkungsgrad und Ausgangsleistung: modellabhängig (siehe Tabelle; Leistungen ≈ 0,34 W bis 12,21 W)
• Typische Anwendungen: kleine Präzisionsgeräte und sicherheitsrelevante Ausrüstungen (z. B. Gasdetektoren), Mikro-Motorbaugruppen
• Verfügbare Ressourcen: Umrisszeichnungen, CAD-Daten und Produktdatenblätter pro Untermodell
