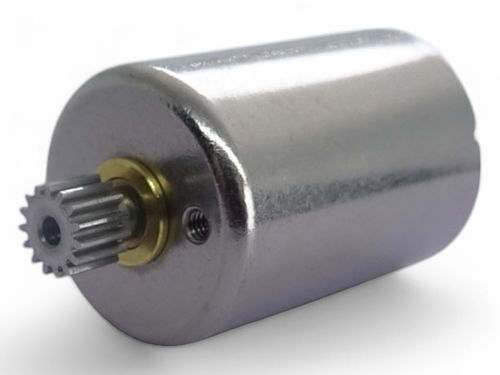

DC-Motor A16C-14

3 Vkernlos

Übersicht
Die A16C-Serie von C.I. TAKIRON umfasst kernlose (coreless) Motoren mit Ø16 mm Außendurchmesser in mehreren Untermodellen (A16C-01, -04, -06, -07, -09, -11, -14, -15, -16, -17, -18, -10). Die Modelle decken einen Bereich an Versorgungsspannungen (3–24 V), Anschlusswiderständen, Leerlaufdrehzahlen, Anlaufströmen/-momenten, Wirkungsgraden und Leistungen ab. Das Modell A16C-06 wird in sicherheitsrelevanten Geräten wie Gasmeldern eingesetzt. Für viele Modelle sind Umrisszeichnungen und CAD-Daten verfügbar.

Modell-Highlights

• A16C-17 — Ø16 mm | Länge 23,7 mm | 6,0 V | Leerlauf 12.400 U/min | Anlaufmoment 10,8 mN·m | Max. Leistung 3,5 W
• A16C-18 — Ø16 mm | 23,7 mm | 12,0 V | Leerlauf 11.500 U/min | Anlaufmoment 9,5 mN·m | Max. Leistung 2,86 W
• A16C-16 — Ø16 mm | 23,7 mm | 12,0 V | Leerlauf 18.450 U/min | Anlaufmoment 10,3 mN·m | Max. Leistung 4,97 W
• A16C-15 — Ø16 mm | 23,7 mm | 6,0 V | Leerlauf 3.220 U/min | Anlaufmoment 4,06 mN·m | Max. Leistung 0,34 W
• A16C-14 — Ø16 mm | 23,7 mm | 3,0 V | Leerlauf 2.560 U/min | Anlaufmoment 2,37 mN·m | Max. Leistung 0,16 W
• A16C-11 — Ø16 mm | 23,7 mm | 3,0 V | Leerlauf 4.600 U/min | Anlaufmoment 3,37 mN·m | Max. Leistung 0,41 W
• A16C-09 — Ø16 mm | 23,7 mm | 6,0 V | Leerlauf 7.300 U/min | Anlaufmoment 7,3 mN·m | Max. Leistung 1,4 W
• A16C-07 — Ø16 mm | 23,7 mm | 3,0 V | Leerlauf 5.500 U/min | Anlaufmoment 4,49 mN·m | Max. Leistung 0,65 W
• A16C-06 — Ø16 mm | 23,7 mm | 6,0 V | Leerlauf 6.200 U/min | Anlaufmoment 6,0 mN·m | Max. Leistung 0,97 W
• A16C-04 — Ø16 mm | 23,7 mm | 6,0 V | Leerlauf 6.200 U/min | Anlaufmoment 5,09 mN·m | Max. Leistung 0,83 W
• A16C-01 — Ø16 mm | 23,7 mm | 6,0 V | Leerlauf 7.100 U/min | Anlaufmoment 3,91 mN·m | Max. Leistung 0,73 W
• A16C-10 — Ø16 mm | 23,7 mm | 24,0 V | Leerlauf 20.600 U/min | Anlaufmoment 22,64 mN·m | Max. Leistung 12,21 W

Gemeinsame technische Daten

• Serie: A16C (kernlose Motoren, Außendurchmesser 16 mm)
• Hauptnennaußendurchmesser: 16 mm
• Standardlänge: 23,7 mm (typisch für die Serie)
• Versorgungsspannungen: 3,0 V, 6,0 V, 12,0 V, 24,0 V je nach Modell
• Anschlusswiderstand: modellabhängig (ca. 2,53 Ω bis 25,2 Ω)
• Leerlaufdrehzahl: ~2.560 bis ~20.600 U/min je nach Modell und Spannung
• Anlaufverhalten: Anlaufströme und Anlaufmomente sind modellbezogen angegeben
• Max. Wirkungsgrad und Leistung: modellbezogene Werte (Wirkungsgrad bis ~83,3%, Leistung von ~0,16 W bis ~12,21 W)
• Typische anpassbare Optionen: gear head, lead pin, lead wire, grounding terminal

Anpassbare Komponenten (Serie)

• Gear head
• Lead pin
• Lead wire
• Grounding terminal

Hinweise
Für viele Modelle stehen Umrisszeichnungen und CAD-Daten zur Verfügung. Die detaillierten Produktseiten enthalten pro Modell Spezifikationstabellen (Drehzahl, Ströme, Drehmoment, Wirkungsgrad, Leistung) und zeigen, welche Komponenten angepasst werden können.
