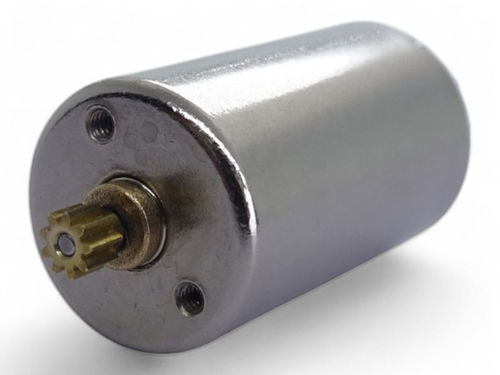

Motor / 6 V A12C-13

12 V9 V3 V

Produktübersicht
Die A12C‑Serie umfasst kernlose Motoren (Außendurchmesser φ12,4 mm) für kompakte Präzisionsanwendungen. Mehrere Untermodelle sind verfügbar, um unterschiedliche elektrische und mechanische Anforderungen abzudecken; typische Einsatzbereiche sind Zahnbehandlungsgeräte, Spiegelreflexkameras und Überwachungskameras. Diese Seite führt die Modell­spezifikationen und verfügbare Anpassungsoptionen auf (Getriebekopf, Abtriebsstift, Anschlusskabel, Erdungsanschluss).

Modellspezifikationstabelle (Spalten: Modell | Außendurchmesser [mm] | Länge [mm] | Versorgungsspannung [V] | Anschlusswiderstand [Ω] | Leerlaufdrehzahl [r/m] | Leerlaufstrom [mA] | Anlaufstrom [mA] | Drehmoment [mN･m] | Wirkungsgrad [%] | Leistung [W])
Modell | Außendurchmesser | Länge | Versorgungsspannung | Anschlusswiderstand | Leerlaufdrehzahl | Leerlaufstrom | Anlaufstrom | Drehmoment | Wirkungsgrad | Leistung
A12C-37 | 12.4 | 21.5 | 9.2 | 3.05 | 21,500 | 30 | 3,016 | 12.1 | 81 | 6.8
A12C-33 | 12.4 | 21.5 | 3.0 | 9.47 | 5,310 | 7 | 317 | 1.63 | 72.5 | 0.23
A12C-32 | 12.4 | 21.5 | 9.2 | 2.67 | 24,800 | 40 | 3,450 | 11.9 | 79.6 | 7.76
A12C-30 | 12.4 | 21.5 | 3.7 | 0.94 | 20,200 | 40 | 3,936 | 6.75 | 80.9 | 3.57
A12C-23 | 12.4 | 21.5 | 6.0 | 3.86 | 18,400 | 40 | 1,555 | 4.6 | 70.5 | 2.21
A12C-20 | 12.4 | 21.5 | 6.0 | 28.5 | 5,820 | 4 | 211 | 1.99 | 74.3 | 0.3
A12C-14 | 12.4 | 21.5 | 12.0 | 49.0 | 10,400 | 16 | 245 | 2.36 | 55.4 | 0.64
A12C-13 | 12.4 | 21.5 | 6.0 | 2.9 | 19,200 | 50 | 2,069 | 5.88 | 71.3 | 2.96
A12C-36 | 12.4 | 24.8 | 6.0 | 1.60 | 20,100 | 45 | 3,750 | 10.4 | 79.3 | 5.5
A12C-31 | 12.4 | 24.8 | 11.1 | 2.40 | 24,800 | 35 | 4,620 | 19.4 | 83.3 | 12.6
A12C-40 | 12.4 | 30.8 | 6.0 | 3.12 | 11,200 | 25 | 1,923 | 9.58 | 78.5 | 2.81
A12C-38 | 12.4 | 30.8 | 11.1 | 2.85 | 18,000 | 25 | 3,895 | 22.6 | 84.6 | 10.7
A12C-35 | 12.4 | 30.8 | 6.0 | 1.25 | 17,000 | 40 | 4,800 | 15.9 | 82.6 | 7.08
A12C-34 | 12.4 | 30.8 | 5.0 | 4.20 | 8,400 | 20 | 1,190 | 6.54 | 75.8 | 1.4
A12C-29 | 12.4 | 30.8 | 12.0 | 14.1 | 10,000 | 12 | 850 | 9.47 | 77.6 | 2.48
A12C-28 | 12.4 | 30.8 | 9.0 | 1.80 | 19,700 | 35 | 5,000 | 21.5 | 84 | 11.1
A12C-25 | 12.4 | 30.8 | 6.0 | 2.27 | 13,000 | 35 | 2,640 | 11.3 | 78.3 | 3.86
A12C-24 | 12.4 | 30.8 | 6.0 | 2.73 | 11,000 | 30 | 2,200 | 11.1 | 78 | 3.21
A12C-22 | 12.4 | 30.8 | 6.0 | 14.6 | 5,900 | 10 | 410 | 3.79 | 71.2 | 0.59
A12C-18 | 12.4 | 30.8 | 3.6 | 0.82 | 14,650 | 65 | 4,375 | 9.96 | 77.1 | 3.82
A12C-17 | 12.4 | 30.8 | 8.0 | 3.25 | 13,650 | 27 | 2,462 | 13.5 | 80.2 | 4.82
A12C-16 | 12.4 | 30.8 | 7.4 | 2.55 | 15,000 | 40 | 2,902 | 13.3 | 77.9 | 5.22
A12C-15 | 12.4 | 30.8 | 12.0 | 22.0 | 10,200 | 15 | 545 | 5.8 | 69.6 | 1.55
A12C-12 | 12.4 | 30.8 | 9.0 | 1.65 | 20,500 | 50 | 5,455 | 22.5 | 81.8 | 12.1
A12C-11 | 12.4 | 30.8 | 6.0 | 1.59 | 14,200 | 30 | 3,781 | 15 | 83 | 5.58

Anpassbare Elemente

• Getriebekopf
• Abtriebsstift
• Anschlusskabel
• Erdungsanschluss

Hinweise
Die Werte in der Tabelle stammen aus dem Seriendatenblatt und geben typische elektrische und mechanische Spezifikationen der jeweiligen Untermodelle wieder. Zeichnungen, CAD‑Daten und herunterladbare Materialien sind auf den jeweiligen Modellseiten des Herstellers verfügbar (nicht hier enthalten).

Technische Daten

• Serie: A12C
• Außendurchmesser: 12,4 mm (alle Modelle)
• Länge: modellabhängig (z. B. 21,5 mm, 24,8 mm, 30,8 mm)
• Pro Modell angegebene Parameter: Versorgungsspannung [V], Anschlusswiderstand [Ω], Leerlaufdrehzahl [r/m], Leerlaufstrom [mA], Anlaufstrom [mA], Drehmoment [mN･m], Wirkungsgrad [%], Leistung [W]
• Typische Anpassungsoptionen: Getriebekopf, Abtriebsstift, Anschlusskabel, Erdungsanschluss
• Zitierte Anwendungen: Zahnbehandlungsgeräte (A12C-30), Spiegelreflexkameras (A12C-31), Überwachungskameras (A12C-20) und weitere
