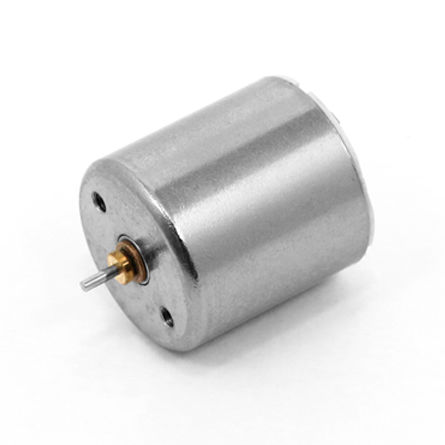

DC-Motor A17B-39

bürstenbehaftet7,4 Vkernlos

Übersicht
Die A17B‑Serie umfasst φ17,4 mm Coreless‑Bürsten‑Gleichstrommotoren, ausgelegt für kompakte Anwendungen mit hohen Drehzahlen und unterschiedlichen elektrischen Ausführungen. Die Serie enthält mehrere Untermodelle (z. B. A17B-43, A17B-42, A17B-33, A17B-28, A17B-19 usw.). Ausgewählte Untermodelle (insbesondere A17B-43) werden in Geräten wie elektrisch belüfteten Masken eingesetzt. Für viele Artikel stehen Gehäusezeichnungen und CAD‑Daten zum Download auf den Produktseiten bereit, um die mechanische Integration zu unterstützen.

Produktserientabelle (ausgewählte A17B‑Modelle)
Überschrift: Modell | Außendurchmesser [mm] | Länge [mm] | Angewendete Spannung [V] | Anschlusswiderstand [Ω] | Leerlaufdrehzahl [r/m] | Leerlaufstrom [mA] | Anlaufdrehzahl [r/m] | Anlaufmoment [mN·m] | Max. Wirkungsgrad [%] | Ausgang [W]
A17B-43 | 17.4 | 15.8 | 3.7 | 1.50 | 16,140 | 32 | 2,467 | 5.26 | 78.5 | 2.22
A17B-42 | 17.4 | 15.8 | 4.8 | 1.70 | 22,100 | 40 | 2,824 | 5.69 | 77.6 | 3.29
A17B-33 | 17.4 | 15.8 | 4.5 | 1.73 | 18,000 | 40 | 2,601 | 6.02 | 76.7 | 2.84
A17B-28 | 17.4 | 15.8 | 4.8 | 3.69 | 14,000 | 20 | 1,300 | 4.13 | 76.7 | 1.51
A17B-19 | 17.4 | 15.8 | 4.5 | 6.4 | 10,300 | 20 | 703 | 2.77 | 69.1 | 0.75
A17B-18 | 17.4 | 15.8 | 4.5 | 4.7 | 12,100 | 20 | 957 | 3.26 | 73.2 | 1.03
A17B-44 | 17.4 | 18.4 | 12.0 | 7.8 | 17,900 | 15 | 1,535 | 9.63 | 81.2 | 4.52
A17B-41 | 17.4 | 18.4 | 18.0 | 13.4 | 22,300 | 16 | 1,340 | 10.1 | 79.3 | 5.89
A17B-40 | 17.4 | 18.4 | 12.0 | 5.19 | 22,000 | 25 | 2,310 | 11.77 | 80.3 | 6.78
A17B-39 | 17.4 | 18.4 | 7.4 | 2.90 | 18,100 | 20 | 2,550 | 9.8 | 83.1 | 4.65
A17B-37 | 17.4 | 18.4 | 5.5 | 2.09 | 17,850 | 25 | 2,630 | 7.59 | 81.5 | 3.55
A17B-35 | 17.4 | 18.4 | 12.0 | 7.00 | 20,200 | 15 | 1,715 | 9.56 | 82.2 | 5.06
A17B-34 | 17.4 | 18.4 | 9.0 | 4.39 | 19,100 | 20 | 2,050 | 9.05 | 81.2 | 4.52
A17B-30 | 17.4 | 18.4 | 4.5 | 1.45 | 14,500 | 20 | 3,100 | 9.07 | 84.6 | 3.44
A17B-29 | 17.4 | 18.4 | 7.4 | 2.35 | 22,000 | 30 | 3,150 | 9.93 | 81.4 | 5.72
A17B-27 | 17.4 | 18.4 | 4.8 | 1.90 | 17,500 | 25 | 2,535 | 6.51 | 81.1 | 2.98
A17B-26 | 17.4 | 18.4 | 4.8 | 2.28 | 15,000 | 25 | 2,110 | 6.30 | 79.4 | 2.47
A17B-25 | 17.4 | 18.4 | 4.5 | 1.26 | 16,350 | 30 | 3,570 | 9.23 | 82.5 | 3.95
A17B-24 | 17.4 | 18.4 | 4.5 | 1.26 | 15,400 | 27 | 3,571 | 9.82 | 83.4 | 3.96
A17B-23 | 17.4 | 18.4 | 4.5 | 1.28 | 18,400 | 35 | 3,516 | 8.05 | 81.0 | 3.88
A17B-22 | 17.4 | 18.4 | 6.0 | 2.15 | 19,000 | 25 | 2,791 | 8.27 | 82.0 | 4.11
A17B-21 | 17.4 | 18.4 | 4.5 | 1.43 | 16,500 | 26 | 3,147 | 8.06 | 82.6 | 3.48
A17B-20 | 17.4 | 18.4 | 4.5 | 3.4 | 10,600 | 16 | 1,324 | 5.24 | 79.2 | 1.45
A17B-17 | 17.4 | 18.4 | 4.5 | 0.30 | 13,800 | 21 | 1,500 | 4.54 | 77.7 | 1.64
A17B-16 | 17.4 | 18.4 | 4.5 | 2.0 | 15,100 | 25 | 2,250 | 6.26 | 80.0 | 2.48
A17B-11 | 17.4 | 18.4 | 4.5 | 2.8 | 12,000 | 25 | 1,607 | 5.58 | 76.6 | 1.75
A17B-08 | 17.4 | 18.4 | 4.5 | 2.1 | 12,700 | 24 | 2,143 | 7.09 | 80.0 | 2.36
A17B-07 | 17.4 | 18.4 | 4.5 | 2.5 | 14,000 | 25 | 1,800 | 5.37 | 77.8 | 1.97

Anpassbare Elemente (Serie)

• Lead pin
• Lead wire
• Erdungsanschluss

Hinweise
Viele A17B‑Einträge enthalten Gehäusezeichnungen und CAD‑Daten zur mechanischen Integration; einige Untermodelle sind als längere Ausführungen oder mit höheren Versorgungsspannungen verfügbar. Die Leistungsangaben in der Tabelle zeigen Leerlaufdrehzahl und ‑strom, Anlaufmerkmale (Anlaufdrehzahl und Anlaufmoment) sowie maximalen Wirkungsgrad und Ausgang pro Untermodell auf.

Technische Spezifikationen

• Serienname: A17B series
• Außendurchmesser: 17.4 mm (typisch für die Serie)
• Länge: modellabhängig (Beispiele: 15.8 mm, 18.4 mm)
• Angelegte Spannung: modellabhängig (Beispiele in der Tabelle: 3.7 V, 4.5 V, 4.8 V, 12 V, 18 V)
• Anschlusswiderstand: modellabhängig (siehe Tabelle)
• Leerlaufdrehzahl: pro Modell angegeben (r/min)
• Leerlaufstrom: pro Modell angegeben (mA)
• Anlaufmerkmale: Anlaufdrehzahl (r/min) und Anlaufmoment (mN·m)
• Max. Wirkungsgrad und Ausgang: pro Modell angegeben (%, W)
• Anpassbare Optionen: lead pin, lead wire, Erdungsanschluss
• Verfügbare Ressourcen: Gehäusezeichnungen und CAD‑Daten zum Download auf den Produktseiten für viele Untermodelle
