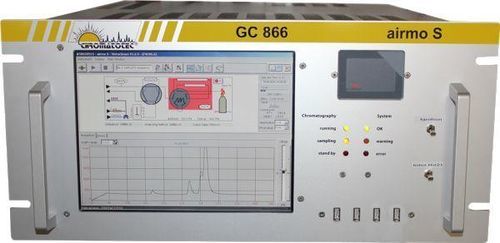

GC-Chromatograph airmoS

GasGasanalysefür Schwefelverbindungen

Übersicht
airmoS ist ein vollautomatischer isothermer Gaschromatograph zur Analyse und kontinuierlichen Überwachung von Schwefelverbindungen (Mercaptane und Sulfide) in der Umgebungsluft. Das System ist auf Spurenerkennung von Schwefel ausgelegt und kombiniert einen Auto-GC mit Ventil, eine Adsorptionsfalle, metallische Kapillarsäulen und einen schwefelspezifischen photometrischen Flammendetektor (FPD).

Hauptspezifikationen

• Kontinuierliche, unterbrechungsfreie Probenahme für Echtzeitüberwachung
• Probeneinspritzung in den Säulenofen zur chromatographischen Trennung
• Geregelter Ofen, der die optimale Temperaturwahl je nach Anwendung ermöglicht
• Detektion mittels zweifachem, schwefelspezifischem photometrischem Flammendetektor (FPD)

Technische Spezifikationen

• Nachweisgrenzen mit Falle:
  • 0,1 ppb (doppelte Schwefelverbindungen, z. B. DMDS, CS2)
  • 0,2 ppb (einzelne Schwefelverbindungen, z. B. MM, DMS)
• Nachweisgrenzen mit Schleife (Option):
  • 14 ppb für H2S / SO2 / MM / EM / DMS / DES / COS
  • 8 ppb für DMDS & CS2
• Messbereich mit Falle:
  • 0,2 bis 10 ppb (Verstärkung 2)
  • 1 bis 40 ppb (Verstärkung 1)
• Messbereich mit Schleife (Option):
  • 0,01 bis 10 mg/m3 oder 0 bis 600 mg/m3 (stoffabhängig)
  • Beispiel H2S: 0,01 bis 10 mg/m3 ≈ 7 ppb bis 7 ppm
• Relative Standardabweichung (RSD):
  • Konzentrationsergebnisse (Verstärkung 1) ≤ 5%
  • Retentionszeit aller Verbindungen (Verstärkung 1) ≤ 2% und SD ≤ 2 s
• Ergebnisse und Datenverarbeitung:
  • Vollständige Speicherung von Ergebnissen und Chromatogrammen
  • Embedded Windows®-Computer mit 10'' TFT Farbdisplay
  • 128 GB SSD Festplattenspeicher
  • 4 USB-Anschlüsse und 2 RS-232 Anschlüsse
• Zykluszeit:
  • 10 min im airmoS- oder chromaS-Einzelmodus
  • 30 min im Dualmodus (Option): 10 min chromaS + 20 min airmoS
• Gasversorgung:
  • Trägergas: N2 empfohlen (Luft möglich) 3 bar (5 ml/min) 1/8"
  • Probeneintritt: -1 bar oder Umgebungsdruck (airmopump)
  • Probenbefeuchtertrockner: 150-200 ml/min trockene Luft
  • Detektorgas: H2 bei 2 bar (70 ml/min) 1/8" – Luft bei 3 bar (80 ml/min) 1/8"
  • Pneumatisches Ventil: 90 ml pro Umschaltung

Anwendungsnotizen
Speziell entwickelt zur Überwachung von Mercaptanen und Sulfiden in der Umgebungsluft, wenn Spurensensitivität erforderlich ist. Typische Anwendung: kontinuierliche Überwachung der Außenluft mit chromatographischer Trennung gefolgt von schwefelspezifischer FPD-Detektion.

Technische Merkmale

• Modell: airmoS auto GC-trap-FPD analyzer
• Nachweisfähigkeit: sub-ppb (mit Falle) für viele Schwefelverbindungen
• Datenarchivierung: Chromatogramme und Ergebnisse auf 128 GB SSD
• Benutzeroberfläche: Embedded Windows-Computer, 10'' TFT Farbdisplay
• Zykluszeit: 10 min (Einzelmodus) / 30 min (Dualmodus)
• Empfohlenes Trägergas: Stickstoff; Alternative: Druckluft
• Konnektivität: 4x USB, 2x RS-232
