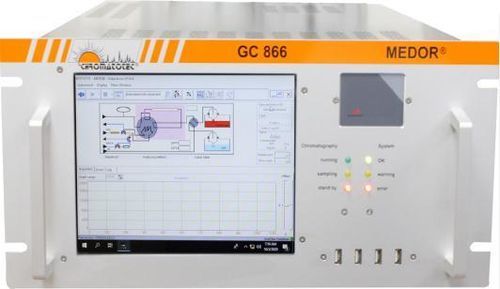

Gas-Chromatograph airmoMEDOR®

GCProzesszur Analyse von Spurenverunreinigung

Übersicht
Der airmoMEDOR® ist ein automatischer Gaschromatograph (autoGC) zur Analyse und kontinuierlichen Überwachung von geruchsaktiven Schwefelverbindungen in Spuren, vorgesehen für Geruchs- und Belästigungskontrolle. Er detektiert Spurenmengen von Methylmercaptan, Ethylmercaptan, Dimethylsulfid, Dimethyldisulfid und Diethylsulfid mittels elektrochemischer Nasszellen-Detektion (MEDOR®-Technologie). Das System eignet sich zur Überwachung städtischer und nichtstädtischer Luftverschmutzung, zur Überwachung industrieller Belästigungen, zur Steuerung von Desodorierungsprozessen und zur Erkennung flüchtiger Emissionen.

Gemessene Verbindungen

• Methyl-Mercaptan (MM)
• Ethyl-Mercaptan (EM)
• Di-Methyl-Sulfide (DMS)
• Di-Methyl-Di-Sulfide (DMDS)
• Di-Ethyl-Sulfide (DES)

Technische Details und Leistung

• Nachweisgrenzen:
  • DES und DMS < 150 ppt (0,15 ppb)
  • DMDS, MM und EM < 50 ppt (0,05 ppb)
  • Option H2S und SO2 < 5 ppb
• Messbereich:
  • 0 bis 100 ppb
  • Andere Bereiche auf Anfrage verfügbar
  • Berechnungen verfügbar: Geruchsindex, Gesamtschwefel, Gesamtmercaptane
• Relative Standardabweichung (RSD):
  • RSD < 3% auf Konzentration über 48 h
  • RSD < 0,5% auf Retentionszeit über 48 h
• Ergebnisse / Datenverarbeitung:
  • Embedded-Computer, Windows®-basiert mit LED-Anzeige
  • 128 GB SSD Hardware-Speicher
  • Ethernet-Konnektivität und Fernsteuerung
• Linearität:0,995 für alle Verbindungen
• Zykluszeit:
  • MM, EM, DMS, DMDS, DES: 900 s
  • Mit H2S- und SO2-Option: 2400 s
  • Mit Optionen IPM, TBM, NPM, 2BM, IBM, NBM und MES: 1800 s
• Gasversorgung:
  • Träger: Trockene Luft oder N2 (3 bar): ≤ 4 mL/min
  • CALIB kontinuierlich: ~50 mL/min
  • CALIB während Validierung: ~250 mL/min
  • Pneumatisches Ventil: 90 mL/Umschaltung

Anwendungen

• Überwachung der Luftqualität in städtischen und nichtstädtischen Bereichen
• Überwachung industrieller Belästigungen und Geruchskontrolle
• Steuerung von Desodorierungsprozessen
• Überwachung flüchtiger Emissionen

Normen, Zulassungen & Zertifizierungen

• GOST-Zertifizierung verfügbar
• ATEX- und IECEx-Zulassungen (Zone 1, Gruppe IIC, T4) verfügbar

Technische Spezifikationen

• Produkt: airmoMEDOR® automatischer Gaschromatograph (autoGC)
• Detektionstechnologie: MEDOR® elektrochemische Nasszellen-Detektion
• Nachweisgrenzen: bis in den Bereich von einigen zehn Teilen pro Trillion für Schlüssel-Schwefelverbindungen
• Messbereich: typischerweise 0–100 ppb (kundenspezifische Bereiche auf Anfrage)
• Datenarchivierung: 128 GB SSD, Windows® embedded, Fernsteuerung via Ethernet
• Zykluszeiten: 900 s bis 2400 s je nach Konfiguration
• Trägergas: Trockene Luft oder Stickstoff bei ~3 bar
• Zertifizierungen: GOST, ATEX/IECEx Optionen
