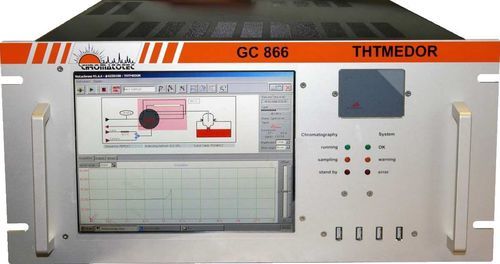

GC-Chromatograph THT MEDOR®

GasGasanalyseProzess

Technische Daten

• Nachweisgrenzen:

  • ppm-Modell – 1 mg/m3
  • ppb-Modell – 0,3 mg/m3
• Messbereich:

  • ppm-Modell – 1 bis 50 mg/m3
  • ppb-Modell – 0,3 bis 3,0 mg/m3 (Bereiche je nach Anwendung anpassbar)
• Relative Standardabweichung:

  • RSD < 2 % bei Konzentration über 48 h
  • RSD < 0,6 % bei Retentionszeit über 48 h
• Ergebnisse & Rechner:

  • Embedded Windows®-Computer mit LCD-Anzeige
  • 128 GB SSD Onboard-Speicher
• Linearität:

  • 0,995 für alle Verbindungen
• Zykluszeit:

  • THT und TBM 180 s (Einzelstrom)
  • THT und TBM 240–300 s (Mehrstrom)
• Gasversorgung:

  • Trägergas: N2 bei 3 bar — 10 ml/min
  • Interne Kalibrierung (optional): 50 ml/min
  • Probeneinlass: 1 bar — 160 ml/min
  • Pneumatischer Ventilverbrauch: 90 ml pro Umschaltung

Geruchsmessung (THT)
Online-Analyse und Kontrolle der Gasodorierung durch spezifische THT-Überwachung.

Beschreibung
THT MEDOR® ist ein Online-Gaschromatograph zur kontinuierlichen Messung von THT in verschiedenen Gasmatrices. Er bietet automatische Probenahme, interne Validierung und Fernzugriff auf Daten für die industrielle Steuerung von Odorierungsprozessen.

Versionen

• THT MEDOR® ppm — Messung im ppm-Bereich
• THT MEDOR® ppb — Messung im ppb-Bereich

Prinzip

• Interne Überwachung von Druck und Temperatur
• Probenloop-Injektion durch automatische Ventilsteuerung
• Detektion mittels schwefelspezifischer elektrochemischer Zelle für THT

Merkmale

• Online, kontinuierliche Probenahme geeignet für Prozesssteuerung
• Geringe Interferenzen durch andere Verbindungen
• Wartungsarm — Detektorlaufzeit bis zu 10 Jahren
• Automatische Validierung der Ergebnisse durch internes Permeationstube
• Konfigurierbare Alarmschwellen (hoch / niedrig) für Odorierungsprozesse

VISTACHROM ® Software
Die von Chromatotec entwickelte Software ermöglicht:

• Fernüberwachung und Injektionssteuerung
• Onboard-Archivierung für vollständige Rückverfolgbarkeit der Ergebnisse
• QC-Einrichtung und Alarmschwellenverwaltung
• Datenexport: MODBUS / MGS1 / 4-20 mA / 0-10 V

Normen, Zulassungen & Zertifizierungen

• ASTM
• ATEX und IECEx Zone 1 Gruppe IIC T4

Technische Merkmale (Zusammenfassung)

• Detektor: schwefelspezifische elektrochemische Zelle für THT
• Nachweisgrenzen: ppm-Modell 1 mg/m3; ppb-Modell 0,3 mg/m3
• Messbereich: ppm 1–50 mg/m3; ppb 0,3–3,0 mg/m3 (einstellbar)
• RSD: <2% (Konzentration, 48 h); <0,6% (Retentionszeit, 48 h)
• Embedded Windows®-Computer mit LCD; 128 GB SSD
• Linearität: 0,995 für alle Verbindungen
• Zykluszeit: 180 s (Einzelstrom); 240–300 s (Mehrstrom)
• Trägergas: N2 bei 3 bar, 10 ml/min
• Interner Kalibrierungsfluss: 50 ml/min (optional)
• Probeneinlass: 1 bar, 160 ml/min
• Pneumatischer Ventilverbrauch: 90 ml pro Umschaltung
• Automatische Validierung über internes Permeationstube
• Änderbare Alarmschwellen und kontinuierliche Online-Probenahme
