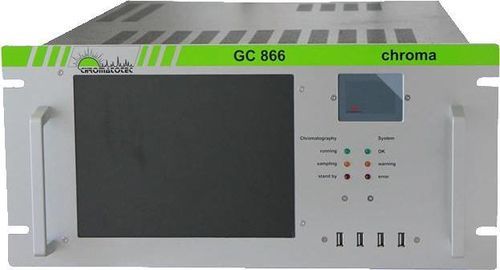

Gas-Chromatograph chromaS

GCGasanalysefür Schwefelverbindungen

Übersicht
ChromaS ist ein automatischer Online-isothermer Gaschromatograph, konzipiert für die kontinuierliche Analyse und Überwachung von Schwefelverbindungen (H2S, COS, CS2, SO2, RSH). Die Detektion erfolgt über einen schwefelspezifischen photometrischen Doppel-Flammendetektor (double FPD) und bietet Spurenempfindlichkeit im ppb-Bereich für industrielle Anwendungen und Umgebungsluftüberwachung.

Funktionsprinzip

• Kontinuierliche, unterbrechungsfreie Probenahme
• Probeneinbringung in eine GC-Säule zur chromatographischen Trennung
• Geregelter Ofen zur isothermen Temperaturwahl je nach Anwendung
• Detektion mittels schwefelspezifischem photometrischem Doppel-Flammendetektor

Eigenschaften

• Doppel-Flammen-Design zur Vermeidung von Abschaltung und für selektive Schwefelantwort
• Automatische Linearisierung und Kalibrierung der Verbindungen
• Identifizierung von Verbindungen basierend auf Retentionszeit (Elutionsprofil)
• Automatische Datenvalidierung standardmäßig mit internem Permeationsrohr

VISTACHROM ® Software

• Fernüberwachung und Steuerung
• Vollständige Rückverfolgbarkeit durch Archivierung von Chromatogrammen, Ergebnissen und Qualitätskontrollen
• Konfiguration und Verwaltung von Schwellenalarmen
• Datenexport über MODBUS / MGS1 / 4-20 mA / 0-10 V

Normen, Zulassungen & Zertifizierungen

• Referenzierte Normen: ASTM (gelistet)
• US EPA Methode TO-15 (gelistet)
• US EPA Methode 16 (Total Reduced Sulfur) (gelistet)

Technische Spezifikationen (detailliert)

• Analysierte Verbindungen:
  • H2S, Me-SH, Et-SH, Isopropyl-SH, N-propyl-SH, 2-butyl-SH, Terbutyl-SH
  • DMS, DES, DMDS
  • COS, CS2
  • SO2, RSH und weitere Schwefelarten
• Nachweisgrenzen:
  • 4 ppb für doppelsulfidhaltige Verbindungen (z. B. DMDS, CS2)
  • 7 ppb für einfach sulfidhaltige Verbindungen (z. B. H2S, DMS)
• Nachweisbereich:
  • Niedrigbereich: 4 ppb bis 5 ppm
  • Hoher Bereich: 100 ppb bis 100 ppm
• Präzision / Wiederholbarkeit:
  • RSD < 5% bei Konzentration über 24 h
  • RSD < 1% bei Retentionszeit über 24 h
• Ergebnisse & Datenverwaltung:
  • Vollständige Speicherung von Chromatogrammen und Ergebnissen
  • Einzelne Zeitstempel für alle analysierten Daten und Zeiten
• Zykluszeit:
  • Standardzykluszeit: 10 Minuten
  • Kürzere Zykluszeiten je nach Anwendung möglich
• Gasversorgung & Ströme:
  • Trägergas: Luft oder N2 bei 3 bar (ca. 5 mL/min) über 1/8" Anschluss
  • Probeneinlass: -1 bar oder Umgebungsdruck (über Probepumpe)
  • Detektorgase: H2 bei 2 bar (ca. 70 mL/min) 1/8"; Luft bei 3 bar (ca. 80 mL/min) 1/8"
  • Pneumatische Ventilumschaltung: 90 mL/min
• Detektor: Schwefelspezifischer photometrischer Doppel-Flammendetektor (double FPD) zur Vermeidung von Abschaltung und für schwefelselektive Antwort

Technische Merkmale

• Produktname / Modell: ChromaS
• Analysatortyp: Automatischer isothermer Gaschromatograph mit GC-FPD
• Analytenspektrum: Einzelne Schwefelverbindungen (ppb bis %-Bereich je nach Konfiguration)
• Nachweisgrenzen: bis zu 4 ppb (doppelsulfidhaltige Verbindungen) und 7 ppb (einfach sulfidhaltige Verbindungen)
• Typische Zykluszeit: 10 Minuten (anwendungsabhängig)
• Datenexport: MODBUS, MGS1, analog 4-20 mA / 0-10 V
• Software: VISTACHROM ® für Fernüberwachung, Archivierung und Alarme
• Referenzierte Normen: ASTM, US EPA TO-15, US EPA Methode 16
