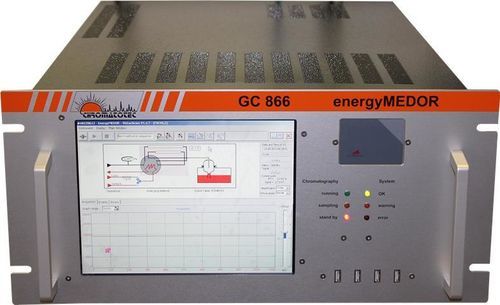

GC-Chromatograph energyMEDOR®

für SchwefelverbindungenIndustriegasProzess

Überblick
Der energyMEDOR® ist ein automatischer, isothermer Gaskromatograph, der für die Analyse schwefelhaltiger Verbindungen (H2S, Mercaptane und Sulfide) in gasförmigen Matrizes entwickelt wurde. Es stehen zwei Versionen zur Verfügung: energyMEDOR® ppm für ppm-Messungen und energyMEDOR® ppb für ppb-Messungen.

Anwendung
Online-Überwachung und -Analyse schwefelhaltiger Verbindungen in Erdgas und Industriegasen, einschließlich H2S, Mercaptanen, THT und Gesamtschwefel. Geeignet für die Überwachung von Odorierungsprozessen und die Sicherheitskontrolle in der Gasverteilung und -aufbereitung.

Prinzip

• Loop-Injektion über automatische Ventiltechnik für reproduzierbare Probenahme
• Detektion durch gas–flüssig Reaktion, spezifisch für Schwefelverbindungen
• Schwefelspezifischer Detektor mit minimalen Interferenzen
• Detektorlebensdauer über 10 Jahre unter typischen Betriebsbedingungen

Merkmale

• Online-Continuous-Sampling zur Echtzeitüberwachung
• Keine Störeinflüsse durch nicht-schwfelhaltige Verbindungen
• Wartungsarmer Aufbau mit langer Detektorlebensdauer
• Automatische Validierung der Ergebnisse durch interne Permeationsröhre
• Konfigurierbare Schwellwertalarme (High/Low) für Odorierungsprozesse

VISTACHROM® Software

• Fernüberwachung und Injektionssteuerung
• Vollständige Rückverfolgbarkeit mit On-Board-Archivierung der Ergebnisse
• QC-Einrichtung und Verwaltung von Schwellwertalarmen
• Datenexport und Integration: MODBUS / MGS1 / 4-20 mA / 0-10 V

Normen, Zulassungen & Zertifikate

• ASTM D7493 – 08
• ATEX oder IECEx: Zone 1 und 2 – II 2 G Ex pxb IIC T4 Gb
• ATEX oder IECEx: Zone 1 und 2 – IIB+H2 T4 Gb
• GOST-R

Technische Daten

• Nachweisgrenzen: H2S: 0,1 ppm (0,1417 mg/m3), Mercaptane: 0,1 ppm; H2S: 5 ppb (7,0 µg/m3), Mercaptane: 5 ppb
• Messbereich: 0/10 oder 0/100 oder 0/1000 (ppb oder ppm)
• Relative Standardabweichung (RSD): RSD < 3% auf Konzentration über 48 h; RSD < 0,5% auf Retentionszeit über 48 h
• Ergebnisse / On-Board-Computer: Embedded Windows®-basierter Computer mit LCD-Anzeige; 32 GB SSD Speicher; MODBUS-Protokoll serienmäßig
• Zykluszeit: H2S/MM/EM: 300 s; H2S, Mercaptane1, THT: 720 s; H2Sn, Mercaptane1, THT: 900 s; H2S, Mercaptane2, THT: 1200 s
• Linearität: R² > 0,995 für alle Verbindungen
• Gasversorgung / Pneumatik: Trägergas: trockene Luft oder N2 (3 bar): < 4 ml/min; bei Vorhandensein von THT N2 verwenden; interne Kalibrierung: 50 ml/min für ppm-Bereich; Probeneintritt: 1 bar; pneumatisches Ventil: 90 ml/Umschaltung
