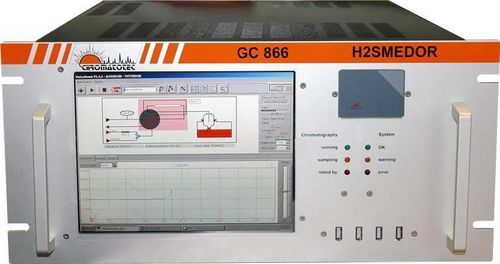

Schwefelanalysator H2S/TOS TS MEDOR®

GasSchwefelwasserstofffür gefährliche Umgebungen

Produktübersicht
Der H2S/TOS TS MEDOR® ist ein autoGC-ED (MEDOR® elektrochemischer Nasszell-Detektor) für die kontinuierliche Online-Analyse und Überwachung von Schwefelwasserstoff (H2S), gesamtem organischem Schwefel (TOS) und Gesamtschwefel (TS). Verschiedene Konfigurationen für ppb- und ppm-Bereiche sind je nach Anwendung erhältlich.

Funktionsprinzip

• Automatische Probenahme mittels Loop
• Automatische Loop-Injektion auf metallische Kapillarsäule
• Isothermer Gaschromatograph
• Detektion aller aus der Säule eluierenden Verbindungen durch den MEDOR®-Detektor: elektrochemische Nasszelle, schwefelspezifischer Detektor (SSD)
• Signal entsteht durch die elektrochemische Reaktion zwischen Zell-Elektrolyt und schwefelhaltigen Verbindungen
• Vollständig konform mit ASTM D 7493-14 (Online-Messung mittels GC und elektrochemischer Detektion)
• Kompatibel mit ASTM D 5504-20 bei Verwendung von Chemilumineszenz als alternativer Detektionsmethode

Technische Daten

• Nachweisgrenzen: ppb-Version: 5 ppb H2S (7 μg/m3); ppm-Version: 0,1 ppm H2S (0,1417 mg/m3)
• Messbereiche: wählbar 0/10, 0/100 oder 0/1000 (ppb oder ppm); Messung im niedrigen % Bereich möglich mit HC-Probenahmeventil
• Relative Standardabweichung (RSD): < 3% auf Konzentration über 48 h; < 0,6% auf Retentionszeit über 48 h
• Ergebnisse /Ausgänge: Onboard-Speicher; MODBUS-Kommunikationsprotokoll (optional); 4-20 mA Ausgänge (optional)
• Linearität: R2 ≥ 0,995 für getestete Verbindungen
• Zykluszeit: ca. 2 min für H2S/TS im Niedrigbereich (0–3 ppm); ca. 5 min für höhere Bereiche
• Gasversorgung: Trägergas: trockenes Luft oder N2 (3 bar) bei 5 ml/min; CALIB kontinuierlich 50 ml/min (Option); CALIB während Validierung ≈250 ml/min (Option); pneumatisches Ventil Verbrauch 90 ml pro Umschaltung

Hauptmerkmale

• Kontinuierliche Überwachung mit automatischer Online-Probenahme und Injektion
• Analytische Leistung: schwefelspezifisch, linear und sehr empfindlich; automatische Validierung durch Standardinjektion; Langzeitstabilität durch im Reservoir installierten Detektor
• Extrem geringer Wartungsaufwand: lange Lebensdauer des Detektors mit Elektrolyt (bis zu 10 Jahre); geringer Gasverbrauch (reduzierbar als Option); >10 Jahre Datenspeicherung; keine Flaschen erforderlich dank internem Kalibrierröhrchen und Gasgeneratoren
• Automatische Prozesssteuerung mit intelligentem System und einstellbaren, interaktiven Alarmstufen
• VISTACHROM Chromatotec® Software: Fernüberwachung & Injektionssteuerung; vollständige Rückverfolgbarkeit mit Onboard-Archivierung von Ergebnissen und Chromatogrammen

Konfigurationen

• ppb-Konfiguration für Spurenüberwachung (äquivalent 0–1 ppm)
• ppm-Konfigurationen verfügbar für 0–10, 0–50 und 0–100 ppm
• Niedrig-% Messung möglich mit HC-Probenahmeventil

Normen, Zulassungen & Zertifizierungen

• Konform mit ASTM D 7493-14
• Konform mit ASTM D 5504-20 (alternative Detektionsmethode)
• ATEX- und IECEx-Zertifizierung für den Einsatz in explosionsgefährdeten Bereichen (Zone 1, Gruppe IIC, T4)
• GOST-Zertifizierung für relevante Modelle verfügbar

Technische Merkmale

• Detektortyp: MEDOR® elektrochemischer Nasszellen-Detektor (schwefelspezifisch)
• Nachweisgrenzen: 5 ppb (ppb-Version) / 0,1 ppm (ppm-Version)
• Wählbare Messbereiche: 0/10, 0/100, 0/1000 (ppb oder ppm)
• Zykluszeit: typ. 2 min für Niedrigbereich (0–3 ppm); 5 min für höhere Bereiche
• Linearität: ≥ 0,995
• RSD: < 3% Konzentration (48 h); < 0,6% Retentionszeit (48 h)
• Trägergas: trockenes Luft oder N2, 3 bar, 5 ml/min
• Kalibrierströme (Optionen): kontinuierlich 50 ml/min; Validierung ≈250 ml/min
• Kommunikation: MODBUS optional, 4-20 mA Ausgänge optional
• Konformität: ASTM-Normen, ATEX/IECEx, GOST (je nach Anwendung)
