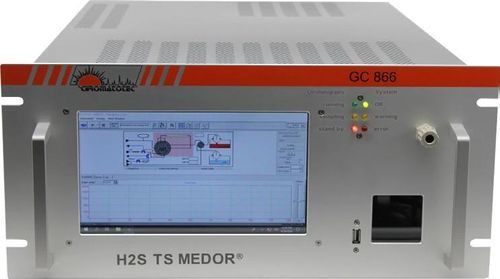

GC-Chromatograph H2S MEDOR®

GasGasanalyseIndustriegas

Übersicht
Online-Gaschromatograph zur kontinuierlichen Messung von Schwefelwasserstoff (H2S) und anderen Schwefelverbindungen in industriellen und umweltbezogenen Gasströmen. Erhältlich in ppm- und ppb-Konfigurationen für Spuren- und Routinemessungen.

Technische Spezifikationen

• Nachweisgrenzen: H2S bis 0,1 ppm (0,1417 mg/m3); alternative ppb-Konfiguration
• Messbereiche: wählbar 0/10, 0/100, 0/1000 (ppb oder ppm); %-Bereich mit interner Loop-Ventil
• Wiederholbarkeit/Stabilität: RSD ≤ 5% bei Konzentration (24 h); RSD ≤ 1% und SD < 1 s bei Retentionszeit (24 h)
• Linearität: > 0,995
• Zykluszeit: 120 s (0–3 ppm); 300 s (höhere Bereiche)
• Elektronik: Windows®-basiertes Embedded-PC mit LCD, 128 GB SSD; MODBUS RTU Standard, Ethernet-Fernsteuerung
• Gasversorgung / Pneumatik: Träger Luft trocken oder N2 (3 bar) <4 ml/min; interne Kalibrierung 50 ml/min (ppm-Bereich); Probeneinlass 1 bar, Probendurchfluss 160 ml/min; pneumatisches Ventil 90 ml pro Umschaltung
• Versionen: H2S MEDOR® ppm und H2S MEDOR® ppb

Schwefelwasserstoff
Analysator für die kontinuierliche Online-Überwachung von Schwefelwasserstoff (H2S) in verschiedenen Matrizes.

Beschreibung
H2S MEDOR® ist ein Online-Gaschromatograph zur Analyse von H2S. Zwei Gerätekonfigurationen decken ppm- und ppb-Messbereiche ab.

Funktionsprinzip

• Interne Überwachung von Druck und Temperatur
• Automatische Probenschleifen-Injektion per Ventil
• H2S-Detektion mittels schwefelspezifischer elektrochemischer Zelle

Merkmale

• Online-Kontinuierliche Probenahme und Analyse
• Geringe Interferenzen durch andere Verbindungen
• Wartungsarmer Detektor mit langer Lebensdauer (bis zu 10 Jahre)
• Automatische Ergebnisvalidierung mittels internem Permeationsrohr
• Konfigurierbare Alarmschwellen (hoch/niedrig) für Prozesssteuerung

VISTACHROM® Software

• Fernüberwachung und Injektionssteuerung
• On-Board-Archivierung für Rückverfolgbarkeit und Qualitätskontrolle
• Datenexport via MODBUS, MGS1, 4-20 mA, 0-10 V

Normen, Zulassungen & Zertifizierungen
Enthält Verweise auf ASTM und, falls zutreffend, ATEX / IECEx-Zertifizierung für Ex Zone 1 (Gruppe IIC T4).

Technische Zusammenfassung

• Modell: H2S MEDOR®
• Nachweisgrenze H2S: bis 0,1 ppm (0,1417 mg/m3)
• Messbereiche: 0/10, 0/100, 0/1000 (ppb/ppm) oder % mit internem Loop-Ventil
• Zykluszeit: 120 s (0–3 ppm); 300 s (höhere Bereiche)
• On-Board-PC: Windows® Embedded, LCD, 128 GB SSD
• Kommunikation: MODBUS RTU, Ethernet, 4-20 mA, 0-10 V, MGS1
• Gasversorgung: Träger Luft trocken oder N2 (3 bar) <4 ml/min; Probendurchfluss 160 ml/min
