Horizontale Spritzgießmaschine MK6PRO

servohydraulischSchnelllaufmit Probenahme

Übersicht
Auf Basis einer Philosophie von Stabilität, hoher Ausbeute und nachgewiesener Zuverlässigkeit kombiniert die MK6-Serie anspruchsvolles Industriedesign mit leistungsfähiger intelligenter Steuerungstechnik und führender Performance. Maßstab im Spritzgießen.

Modellbeispiel

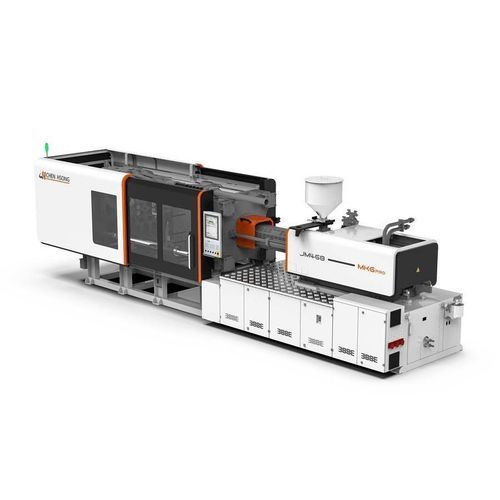

JM468-MK6 PRO (Beispielmodell innerhalb der MK6PRO-Baureihe).

Steuerung
Die Maschine kann das fortschrittliche KEBA- oder B&R-Steuerungssystem (auf Anfrage) integrieren und bietet damit bewährte Zuverlässigkeit und präzise Bedienung.

Hauptvorteile

• Stabilität und industrielles Design für hohe Ausbeute und Zuverlässigkeit
• eDrive™ (optional): steigert die Produktionseffizienz um 10%–30% durch gleichzeitiges Plastifizieren bei Öffnen/Schließen der Form und Auswerfen
• Teilequalität: 26% größeres Leistungsaggregat für längere Haltezeit und 18% höhere Schussmasse für größere Bauteilgrößen
• Unterstützt gleichzeitige Rückgewinnung / paralleles Plastifizieren zur Verkürzung der Zykluszeit

Anwendungen

• Luftfahrt & Verteidigung
• Elektronik
• Consumer Electronics
• Kosmetikverpackungen
• Automobil

Optionen / konfigurierbare Merkmale (Auswahl auf Produktseite dargestellt)

• Euromap 70 & 70.1 Schnittstelle für magnetische Werkzeugspannsysteme
• Verlängerte Werkzeughöhe
• Mechanische Sicherheitsstange
• Elektrische Fronttür mit Sensor
• Infrarot-Lichtschutz (Fronttür)
• Automatische Schmierung für Werkzeughöheneinstellung
• Manuelle Schmierpumpe für Werkzeughöheneinstellung
• Zusätzliche Kernzüge
• Zusätzliche Luftstöße
• Parallele Kernzugbewegungen
• Auswerfen-on-fly
• Automatische Schließkraftregelung
• Bimetall-Schnecke und Zylinder
• Absperrdüse
• Automatische Schmierung der Einspritzeinheit
• Gleichzeitige Rückgewinnung / paralleles Plastifizieren
• Manuelle Schmierpumpe für Einspritzeinheit
• Alarm bei gebrochenem Thermoelement
• Hydraulisch/pneumatische Ventilsteuerung für Einspritzdüsen
• Netzsteckdosen 240V1P32A
• Hydraulischer Bypass-Filter
• Hydrauliköl-Vorheizung
• Industry 4.0 Konnektivität
• OPC-UA Schnittstelle

Controller / Smart-Funktionen
Teil der iChen™ Smart Family: iChen Smart Factory (lokale Shop-Floor-Steuerung und Ausführung), iChen Cloud (Multi-Site-Konnektivität und Analytik) und iChen AI Molder (maschinenseitiger Assistent zur Verkürzung der Werkzeugversuche, Stabilisierung der Produktion und Verbesserung der Qualitätskonsistenz).

Produkt-Tabellen — Schließen (Zusammenfassung)
Item — Einheit — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Schließkraft — kN — 880 — 1280 — 1680 — 2080 — 2580 — 3280 — 3980 — 4680 — 5680 — 6880
Schließhub (Max) — mm — 340 — 380 — 450 — 510 — 560 — 660 — 720 — 820 — 870 — 920
Plattengrößen (HxV) — mm — 540×540 — 600×600 — 680×680 — 760×760 — 840×840 — 970×970 — 1040×1040 — 1160×1160 — 1230×1230 — 1300×1300
Abstand zwischen Stangen (HxV) — mm — 360×360 — 410×410 — 470×470 — 530×530 — 580×580 — 680×680 — 730×730 — 830×830 — 860×860 — 920×920
Formstärken (Min.–Max) — mm — 125–380 — 150–450 — 170–520 — 180–550 — 190–580 — 225–680 — 250–730 — 300–850 — 350–880 — 380–920
Max. Öffnung (Max. Daylight) — mm — 720 — 830 — 970 — 1060 — 1140 — 1340 — 1450 — 1670 — 1750 — 1840
Auswerferkraft (Max) — kN — 34 — 42 — 42 — 67 — 85 — 111 — 111 — 166 — 166 — 182
Auswerferhub (Max) — mm — 120 — 120 — 140 — 150 — 150 — 180 — 215 — 220 — 250 — 265
Anz. Auswerfer — PCS — 1 — 1 — 9 — 9 — 9 — 9 — 9 — 17 — 17 — 17
Einbauring-Durchmesser — mm — 125 — 125 — 125 — 160 — 160 — 160 — 160 — 200 — 200 — 200

Produkt-Tabellen — Einspritzeinheit (Zusammenfassung)
Item — Einheit — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Schneckendurchmesser — mm — 31 — 36 — 41 — 46 — 52 — 60 — 67 — 75 — 83 — 90
Schnecken L/D — / — 24.4 — 21 — 18.4 — 23.9 — 21 — 18.2 — 23.5 — 21 — 19.4 — 22
Einspritzvolumen (berechnet) — cm³ — 136 — 183 — 238 — 332 — 533 — 667 — 1025 — 1333 — 1668 — 2030
Schussgewicht (Max) — g — 124 — 167 — 216 — 301 — 493 — 867 — 1508 — 1686 — 2403 — 2917
Einspritzdruck (Max) — MPa — 254.9 — 189 — 170 — 221 — 212 — 188 — 235 — 239 — 216 — 152
Einspritzrate (Max) — cm³/s — 80 — 140 — 170 — 222 — 269 — 302 — 440 — 539 — 656 — 753
Einspritzgeschwindigkeit (Max) — mm/s — 105 — 105 — 105 — 103 — 103 — 108 — 102 — 100 — 99 — 100
Einspritzhub (Max) — mm — 180 — 205 — 230 — 260 — 260 — 335 — 375 — 415 — 415 — 425
Plastifizierungsrate (Max) — g/s — 8.8 — 13.8 — 20.3 — 30.9 — 42.8 — 68.7 — 71.3 — 95.9 — 128.9 — 152.7
Schnecken-Drehzahl (Max) — rpm — 245 — 245 — 224 — 200 — 200 — 200 — 190 — 180 — 180 — 170
Düsenkontaktkraft (Max) — kN — 42 — 42 — 62 — 62 — 62 — 91 — 111 — 111 — 120 — 120
Düsenhub (Max) — mm — 275 — 290 — 330 — 380 — 380 — 440 — 470 — 540 — 420 — 450

Produkt-Tabellen — Sonstiges (Zusammenfassung)
Item — Einheit — JM88 — JM128 — JM168 — JM208 — JM258 — JM328 — JM398 — JM468 — JM568 — JM668
Systemdruck — MPa — 17.5 (alle Modelle)
Motorleistung (Rated) — kW — 14 — 17 — 21 — 30 — 30 — 48 — 60 — 72 — 72 — 96
Zylinderheizleistung (Max) — kW — 8 — 10.3 — 12.9 — 16.6 — 16.6 — 26 — 31.1 — 35.5 — 35.5 — 35.5
Temperaturregelzonen — Zone — 3+1 — 3+1 — 3+1 — 3+1 — 3+1 — 4+1 — 5+1 — 5+1 — 5+1 — 5+1
Maschinenabmessungen (L×B×H) — m — 4.52×1.17×1.88 — 5.02×1.25×1.94 — 5.53×1.28×2.02 — 6.20×1.48×2.15 — 6.40×1.56×2.24 — 7.73×1.73×2.21 — 8.42×1.94×2.19 — 9.33×2.04×2.26 — 9.30×1.94×2.33 — 9.83×2.02×2.24
Öltankkapazität — L — 170 — 220 — 265 — 350 — 350 — 620 — 810 — 920 — 920 — 950
Maschinengewicht — kg — 3300 — 4000 — 4900 — 6800 — 7800 — 13200 — 16700 — 19800 — 21000 — 23000

Bemerkungen
Technische Daten können ohne Vorankündigung geändert werden.
