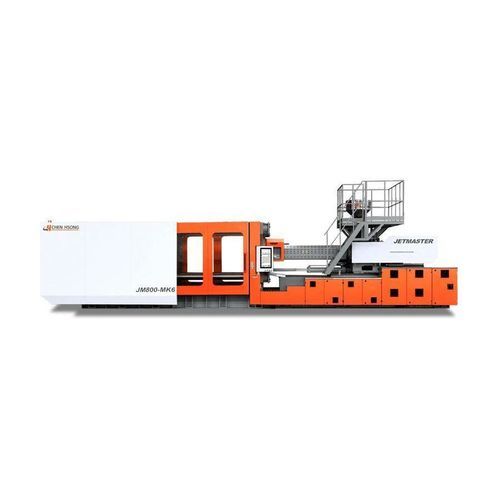

Horizontale Spritzgießmaschine JM MK6 series

servohydraulischSchnelllaufHochleistung

Übersicht
Die Spritzgießmaschinenserie Jetmaster MK6 Large wird von einem intelligenten Servosystem angetrieben. Das SVP/2-Aggregat kombiniert eine schnell ansprechende Zahnradpumpe mit einem hochpräzisen Servomotor, integriert mit einem proprietären Servoantrieb, der gleichzeitig höchste Reaktionsgeschwindigkeit, höchste Präzision und niedrigsten Energieverbrauch gewährleistet.

Hauptvorteile

• Schnell – Präzise – Energieeffizient: Das effiziente Innovance Servo Drive-System reduziert den Energieverbrauch um bis zu 80 % und bietet hohe Präzision sowie geräuscharmen Betrieb.
• Schließkraftbereich: von 800 bis 1650 Tonnen für hohe Formteilkapazität.
• Neues Platten-Design zur besseren Verteilung der Schließspannung, leichterer und schnellerer Betrieb sowie längere Lebensdauer.
• Schnellere Werkzeugeinrichtung durch überarbeitetes Auswerfersystem nach SPI-Standard mit großzügigem Platz für Auswerferstangen.
• Produktionsflexibilität durch größeren Abstand zwischen den Säulen und maximierte Hübe zur Aufnahme verschiedener Werkzeuge.

Wesentliche Vorteile (detailliert)

• Niedriger Energieverbrauch: Innovance Servo Drive reduziert den Verbrauch und ermöglicht sehr geräuscharmen Betrieb.
• Produktionsflexibilität: Größerer Freiraum zwischen Säulen und maximierte Hübe für unterschiedliche Werkzeuge.
• Neues Plattendesign: Verbesserte Verteilung der Schließspannung, leichterer/schnellerer Betrieb und erhöhte Lebensdauer.
• Schnellere Werkzeugeinrichtung: SPI-konforme Auswerferanordnung und ausreichend Platz für Auswerferstangen.
• Bessere Leistung: Einspritzeinheit auf Lagerführungen für gleichmäßigen Betrieb der Einspritzzylinder.
• Kürzere Zykluszeiten: Hochdruckeinspritzung und schnelle Geschwindigkeitsrückgewinnung reduzieren die Zykluszeit.
• Ergonomie: Gut gestaltete Schutztüren und Abdeckungen maximieren Zugänglichkeit für Betrieb und Wartung.
• Geringer Wartungsaufwand: Wiederholbare und zuverlässige Produktion bei niedrigem Wartungsbedarf.

Europäische Spezifikationen & Komponenten

• EUROMAP-Standard-Bohrbild und Auswerferbild (kann aufgrund des Plattendesigns abweichen). T-Nut oder andere Muster auf Anfrage.
• Europäische Komponenten: Hydraulikventile von Bosch Rexroth oder Vickers; Hydraulikpumpe von Eckerle; Lineare Wegaufnehmer von Gefran oder Novotechnik; elektrische Komponenten von Siemens, Schneider, Telemechanique, PILZ.

Steuerung

• B&R (PPC2200) Controller: Integrierte Automationslösung für Hochgeschwindigkeitsanwendungen und Steuerung kompletter Fertigungszellen.
• Benutzerfreundliches 15,6" Multitouch-Display zur klaren Prozessvisualisierung.
• Intelligentes Steuersystem: CAN-Bus basierte I/O für schnelle Reaktion und Zuverlässigkeit; isolierte und erweiterbare I/O für Sonderoptionen/Automatisierungen.
• Daten: unbegrenztes Speichern von Werkzeugdaten per USB-Stick; erweiterte Berichte zu Produktion, Einstellungen, Alarmen und Logs; netzwerkfähig für Cloud-/IoT-Anbindung.

Einspritzen

• Einspritzdruckbereich: von 21000 PSI bis 36000 PSI, bereitgestellt durch duale kreuz-parallele Hochdruck-Einspritzzylinder.
• Schussgrößenbereich: ca. 4 oz bis 109 oz (abhängig von Schraube/Modell).
• Zuführpunkte der Einspritzaggregats ermöglichen L/D-Verhältnisse zwischen 17 und 25.
• Einspritzaggregat auf Linearlagerbasis zur gleichmäßigen Verteilung der Einspritzbelastung und Verbesserung von Wiederholbarkeit und Zuverlässigkeit.
• Hochtorque-Hochgeschwindigkeits-Hydraulikmotor und proportionale Rückdruckregelung für gleichmäßige Rückgewinnung.

Schließkrafttabelle
Maschinenmodell | Schließkraft (Max) (t) | Öffnungshub (mm) | Max. Tageslicht (mm) | Werkzeugplatte (HxV) (mm) | Abstand zwischen Säulen (HxV) (mm) | Max. Werkzeugdicke (mm) | Min. Werkzeugdicke (mm) | Durchmesser Mittelring (mm) | Auswerferhub (mm) | Auswerferkraft (t)
Einheit | t | mm | mm | mm | mm | mm | mm | mm | mm | t
JM800-MK6 | 800 | 1050 | 2050 | 1440×1440 | 1020×1020 | 1000 | 400 | 250 | 280 | 18.2
JM1000-MK6 | 1000 | 1230 | 2390 | 1630×1630 | 1160×1160 | 1160 | 450 | 250 | 320 | 21.5
JM1200-MK6 | 1200 | 1310 | 2560 | 1770×1770 | 1250×1250 | 1250 | 500 | 250 | 320 | 21.5
JM1400-MK6 | 1400 | 1500 | 2900 | 2030×1930 | 1450×1350 | 1400 | 650 | 250 | 400 | 35.2
JM1650-MK6 | 1650 | 1600 | 3100 | 2190×2070 | 1550×1430 | 1500 | 700 | 250 | 400 | 35.2

Einspritzeinheit — Schnecke / Hub / Verdrängungsvolumen / Einspritzgewicht (PS)
Maschinenmodell | Schneckendurchmesser (mm) (Beispiele) | L/D-Verhältnisse (Beispiele) | Schneckenhub (mm) | Verdrängungsvolumen (cm3) (Beispiele) | Einspritzgewicht (PS) (g) (Beispiele)
Einheit | mm | L/D | mm | cm3 | g
JM800-SVP/2 | 90 / 98 / 100 | 24.0 / 22.0 / 19.6 | 500 | 3179 / 3770 / 4749 | 2893 / 3430 / 4322
JM1000-SVP/2 | 98 / 110 / 120 | 24.7 / 22.0 / 20.2 | 550 | 4146 / 5224 / 6217 | 3773 / 4754 / 5658
JM1200-SVP/2 | 110 / 120 / 130 | 24.0 / 22.0 / 20.3 | 600 | 5699 / 6782 / 7960 | 5186 / 6172 / 7244
JM1400-SVP/2 | 120 / 130 / 140 | 23.8 / 22.0 / 20.4 | 650 | 7347 / 8623 / 10001 | 6686 / 7847 / 9101
JM1600-SVP/2 | 130 / 140 / 150 | 23.7 / 22.0 / 20.5 | 700 | 9286 / 10770 / 12364 | 8450 / 9801 / 11251

Einspritzeinheit — Druck / Förderrate / Geschwindigkeit / Düse
Maschinenmodell | Einspritzdruck (Max.) (kgf/cm2) (Beispiele) | Einspritzrate (cm3/s) (Beispiele) | Max. Schnecken-Drehzahl (rpm) | Düsenkontaktkraft (t) (Max) | Düsenausfahren (mm)
JM800-SVP/2 | 2170 / 1840 / 1460 | 607 / 720 / 907 | 130 rpm | 16.7 t | 560 mm
JM1000-SVP/2 | 2320 / 1840 / 1550 | 700 / 885 / 1053 | 110 rpm | 16.7 t | 595 mm
JM1200-SVP/2 | 2190 / 1840 / 1570 | 875 / 1045 / 1226 | 110 rpm | 16.7 t | 700 mm
JM1400-SVP/2 | 2110 / 1800 / 1550 | 1035 / 1215 / 1409 | 100 rpm | 16.7 t | 720 mm
JM1600-SVP/2 | 2090 / 1800 / 1570 | 1195 / 1390 / 1596 | 95 rpm | 16.7 t | 800 mm

Hinweise
Spezifikationen können ohne vorherige Ankündigung geändert werden.
