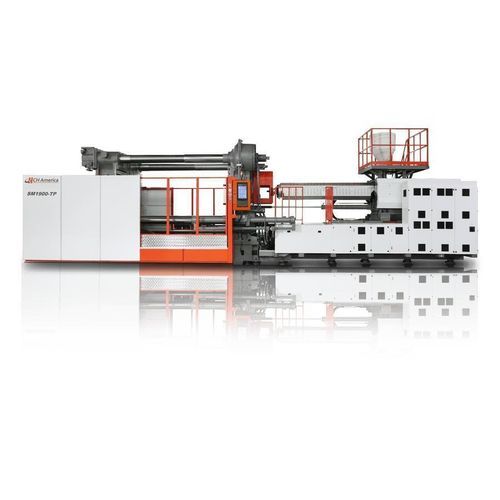

Horizontale Spritzgießmaschine SM series

hydraulischelektrischfür PVC

Übersicht
Die SuperMaster Two‑Platen (SM‑TP) Serie ist eine servogetriebene Zwei‑Platten‑Spritzgießmaschinenfamilie, eingeführt 2008 und kontinuierlich weiterentwickelt für hohe Präzision, Stabilität und Geschwindigkeit. Die Schließkräfte reichen von 700 bis 6500 Tonnen und decken großindustrielle Anwendungen ab.

Bewährte Leistung
Weltweit sind Hunderte SM‑TP Pressen (SM700–SM6500) in Branchen wie Automotive, Verpackung, Haushaltsgeräte und technische Kunststoffe im Einsatz und liefern konstante Produktionsstabilität sowie Formen‑schutz.

Hauptvorteile

• Hohe Schließgeschwindigkeit: Öffnungs-/Schließgeschwindigkeiten bis 750 mm/s zur Zykluszeitverkürzung.
• Energieeffizientes Servo: Innovance‑Servomotoren reduzieren den Energieverbrauch um bis zu 80 % bei hoher Präzision und geringem Geräusch.
• Mix & Match Konfiguration: 14 Schließeinheiten kombinierbar mit 29 Einspritzaggregaten für maßgeschneiderte Anlagen.
• Schnelle Inbetriebnahme: Werkzeughöheneinstellung und Setup in ca. 20 Sekunden.
• Hochdruck‑Einspritzung: Doppel‑Parallel‑Hochdruckzylinder für Einspritzdrücke bis ~28.000 PSI.
• Optionen: Ejektor on‑the‑fly, elektrischer Schneckenantrieb, sequenzielle Einspritzung, umfangreiche Hot‑Runner‑Integration.

Europäische Komponenten & Standards

• EUROMAP‑konforme Platten‑ und Ejektormuster (T‑Slot oder kundenspezifische Muster auf Anfrage).
• Standardkomponenten: Bosch Rexroth / Vickers Ventile, Eckerle Pumpen, Gefran / Novotechnik Wegaufnehmer, Siemens / Schneider Elektrotechnik.

Steuerung

• Beckhoff Steuerung: maßgeschneidertes PLC‑Paket mit industrieller Zuverlässigkeit.
• 15" Multi‑Touch HMI: benutzerfreundliche Bedienoberfläche für Produktion und Einrichtung.
• CAN‑Bus I/O und OPC‑UA: schnelle, isolierbare und erweiterbare I/O, datenfähiges Reporting für IoT/Cloud‑Anbindung.

Einspritzaggregat

• Einspritzdruckbereich: ca. 18.000–28.000 PSI über Doppel‑Parallel‑Hochdruckzylinder.
• Schussgrößenabdeckung: von kleinen bis sehr großen Schussgrößen (mehrere Aggregatgrößen verfügbar).
• Drehbares Einspritzaggregat für einfache Wartung von Zylinder und Schraube.
• Linearlagerbasierte Aggregatführung zur Verteilung der Einspritzbelastung und Verbesserung der Wiederholgenauigkeit.
• Schneckenantrieb: hochdrehmomentiger Hydraulikmotor oder optionale Elektroantrieb; feine Rückdruckregelung via Proportional/LDVT‑Ventile.

Modelle & Schlüsselmaße (Auszug)

• SM700 — 700 t, Platten bis 1.500 x 1.500 mm, maximale Lichtöffnung 2.300 mm.
• SM1250 — 1.250 t, Platten ca. 1.950 x 1.900 mm, maximale Lichtöffnung 2.800 mm.
• SM3000 — 3.000 t, Platten ca. 2.800 x 2.760 mm, maximale Lichtöffnung 3.900 mm.
• SM6500 — 6.500 t, Platten ca. 3.800 x 3.630 mm, maximale Lichtöffnung 5.200 mm, Auswerferkraft bis 80 t.

Einspritzaggregate — Schlüsselbeispiele (Auszug)

• J1 — Verdrängungsvolumen 2.164 cm3, Schraube Ø 83 mm, L/D 22.
• J2 — Verdrängungsvolumen 2.545 cm3, Schraube Ø 90 mm, L/D 20,3.
• Q2 — Verdrängungsvolumen 7.964 cm3, Schraube Ø 130 mm, L/D 20,3 (größere Aggregate bis 116+ cm3 verfügbar).

Technische Daten

• Serie: SuperMaster Two‑Platen (SM‑TP)
• Schließkraftbereich: 700–6500 t
• Schließgeschwindigkeit (Öffnen/Schließen): bis zu 750 mm/s
• Servo‑Energieeinsparung: bis zu 80 % mit Innovance‑Antrieben
• Einspritzdruck: ca. 18.000–28.000 PSI
• Plattengrößen: von 1.500 x 1.500 mm bis 3.800 x 3.630 mm
• Maximale Lichtöffnung: bis zu 5.200 mm (SM6500)
• Steuerung: Beckhoff PLC, 15" HMI, CAN‑Bus I/O, OPC‑UA Optionen
• Optionen: Mix & Match Konfigurationen, Hot‑Runner (bis 60 Zonen EUROMAP14), sequenzielle Ventile, elektrischer Schneckenantrieb, PET/PVC‑Funktionen

Hinweise
Platten‑ und Ejektormuster sind EUROMAP‑konform, können jedoch durch Plattendesign variieren. Angaben indikativ und vorbehaltlich Änderungen; für detaillierte Modell‑ und Aggregattabellen das vollständige Datenblatt konsultieren.
