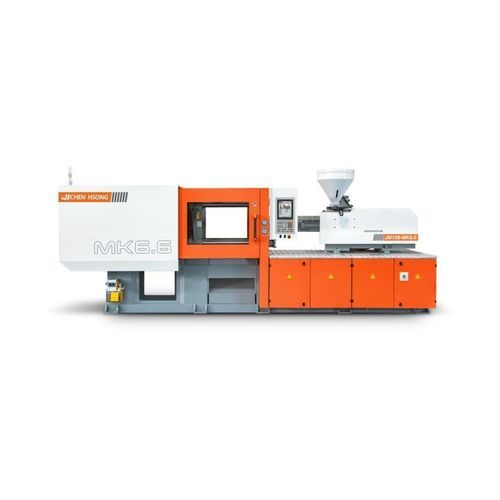

Horizontale Spritzgießmaschine JM-MK6.6 series

hydraulischfür Polycarbonatfür PC

Hauptvorteile der MK6.6 Euroseries

• Maschinenintelligenz und Ergonomie Optimierte Steuerung und Bedienerzugang für industrielle Produktion.
• Erprobtes Kniehebel-Design Bewegungssteuerungsprofil abgestimmt auf hohe Geschwindigkeit und Stabilität.
• Hochfeste Platten Patentierte Konstruktion reduziert Plattendeformation für gleichmäßige Schließkraft.
• Hochpräzise Einspritz-Einheit Linearschienen für die Einspritzung gewährleisten Stabilität und Wiederholbarkeit.

Kniehebel-Design aus jahrzehntelanger Erfahrung
Erfahrene Maschinenbauingenieure verfeinerten die Kniehebelkinematik mit Software-Simulationen und Feldvalidierung. Das Ergebnis ist reduzierte Reibung und Stöße, gleichmäßige Lastverteilung auf den Säulen und Erhalt der Parallelität der Platten zur Minimierung von Gratbildung und Verschleiß. Das System liefert sanfte, vibrationsfreie Bewegung, bessere Energieeffizienz und verlängerte Bauteillebensdauer.

Vereinigung von Kniehebel und Hydraulik
Hydraulikkreis optimiert durch Strömungssimulationssoftware und Feineinstellungen, um schnelles, präzises und reproduzierbares Schließen und Einspritzen für hochvolumige Produktion bereitzustellen.

Robuste Platten für konstante Teilequalität
Patentierte Platten mit geringer Verformung und verstärktem Zentrum sorgen für gleichmäßigere Schließkraft auf dem Werkzeug, schützen die Form und verbessern die Maßhaltigkeit der fertigen Teile.

Steuerung

• B&R 10,4" Professioneller Controller Integrierte Automatisierungslösung für Hochgeschwindigkeitsanwendungen und Zellmanagement.
• Benutzerfreundliches Multi-Touch-HMI Klare Prozessvisualisierung und intuitive Bedienung.
• CAN-Bus I/O und kundenspezifische Steuerung Schnelle Reaktion und hohe Zuverlässigkeit, Steuerung auf MK6.6-Serie abgestimmt.

Produktionsbeispiel

• Teilebeispiel — LED-Beleuchtungsteil Schussgewicht: 121 g; Kavitäten: 8; Harz: PC; Zykluszeit: 32,4 s.
• Werkzeug Gewicht: 350 kg; Abmessungen: 400 mm x 400 mm x 300 mm.

Leistungsmerkmale
Verbesserte Trockenzyklus- und Einspritzgeschwindigkeiten gegenüber vergleichbaren Beispielen. Produktionssimulation: bis zu 11 Monate/Jahr, 21 Stunden/Tag; Energieverbrauch Beispielbereich 0,17–0,35 kW·h; geschätzte 8 Millionen Schüsse in 10 Jahren und beispielhafter Energieeinsparung ~€29.400 in 10 Jahren (simulationsbasierte Werte).

Schließsystem (Tabelle)
Machine Model | Clamping Force (Max) (t) | Opening Stroke (mm) | Space Between Tie Bars (HxV) (mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Maximum Daylight (mm) | Ejector Force (t) | Ejector Stroke (mm) | Center Ring Diameter (mm)
Unit | t | mm | mm | mm | mm | mm | t | mm | mm
JM88-MK6 | 88 | 330 | 360 x 360 | 380 | 130 | 720 | 2.8 | 100 | 125
JM128-MK6 | 128 | 370 | 410 x 410 | 450 | 145 | 830 | 4.2 | 120 | 125
JM168-MK6 | 168 | 420 | 460 x 460 | 520 | 160 | 970 | 4.2 | 140 | 125
JM208-MK6 | 208 | 490 | 530 x 530 | 550 | 180 | 1060 | 6.7 | 150 | 160
JM258-MK6 | 268 | 530 | 580 x 580 | 610 | 195 | 1140 | 7.7 | 170 | 160
JM328-MK6 | 328 | 600 | 660 x 660 | 660 | 220 | 1340 | 7.7 | 170 | 160
JM398-MK6 | 408 | 670 | 730 x 730 | 730 | 250 | 1450 | 11.1 | 220 | 160
JM468-MK6 | 488 | 770 | 810 x 810 | 810 | 275 | 1670 | 11.1 | 220 | 200
JM568-MK6 | 568 | 835 | 855 x 855 | 850 | 330 | 1750 | 16.6 | 250 | 200
JM668-MK6 | 658 | 920 | 900 x 900 | 920 | 350 | 1840 | 18.2 | 265 | 200
Specifications are subject to change without notice.

Einspritz-Einheit (Tabelle)
Model ID | Swept Volume (cm³) | Swept Volume (cm³) | Swept Volume (cm³) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Injection Weight (PS) (g) | Screw Diameter (mm) | Screw Diameter (mm) | Screw Diameter (mm) | Screw L/D Ratio | Screw L/D Ratio | Screw L/D Ratio
Unit | cm³ | cm³ | cm³ | g | g | g | mm | mm | mm | L/D | L/D | L/D
JM88-MK6 | 135 | 183 | 237 | 123 | 166 | 216 | 31 | 36 | 41 | 24.4 | 21.0 | 18.4
JM128-MK6 | 208 | 270 | 340 | 189 | 246 | 309 | 36 | 41 | 46 | 23.9 | 21.0 | 18.7
JM168-MK6 | 303 | 382 | 488 | 276 | 347 | 444 | 41 | 46 | 52 | 23.6 | 21.0 | 18.6
JM208-MK6 | 431 | 551 | 734 | 393 | 502 | 668 | 46 | 52 | 60 | 23.7 | 21.0 | 18.2
JM258-MK6 | 636 | 847 | 1057 | 579 | 771 | 962 | 52 | 60 | 67 | 24.2 | 21.0 | 18.8
JM328-MK6 | 947 | 1180 | 1479 | 861 | 1074 | 1346 | 60 | 67 | 75 | 23.5 | 21.0 | 18.8
JM398-MK6 | 1321 | 1655 | 2027 | 1202 | 1506 | 1845 | 67 | 75 | 83 | 23.5 | 21.0 | 19.0
JM468-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM568-MK6 | 1832 | 2244 | 2638 | 1667 | 2042 | 2401 | 75 | 83 | 90 | 23.2 | 21.0 | 19.4
JM668-MK6 | 2433 | 2861 | 3392 | 2214 | 2603 | 3087 | 83 | 90 | 98 | 23.9 | 22.0 | 20.2
Specifications are subject to change without notice.

Technische Daten

• Serie: MK6.6 Euroseries
• Marke: Chen Hsong
• Controller: B&R 10,4" professioneller Controller (kundenspezifisch für MK6.6)
• Steuerungsfunktionen: Multi-Touch HMI; CAN-Bus I/O; integrierte Automatisierung
• Hauptvorteile: fortschrittliches Kniehebel-Design, optimiertes Bewegungsprofil, patentierte hochfeste Platten, hochpräzise Einspritz-Einheit mit Linearschienen
• Verfügbare Modelle und Schließkräfte: JM88-MK6 bis JM668-MK6 (siehe Schließtabelle)
• Einspritzdaten: mehrere Schneckendurchmesser und L/D-Verhältnisse pro Modell (siehe Einspritz-Einheit Tabelle)
• Produktionsbeispiel: LED-Beleuchtungsteil — Schussgewicht 121 g; 8 Kavitäten; Zyklus 32,4 s
• Herunterladbares Prospekt in den Produktdokumenten verfügbar (Datenblatt / Prospekt PDF)
