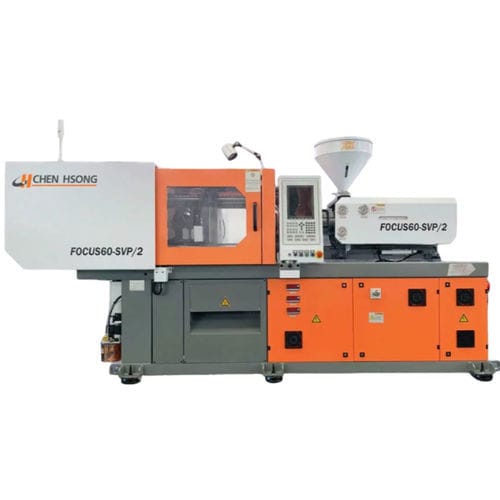

Horizontale Spritzgießmaschine FOCUS SVP/2 series

hydraulisch

Übersicht
Die FOCUS SVP/2 Series ist eine Serie energieeffizienter Spritzgussmaschinen, konzipiert als energieeinsparende Lösung für die industrielle Spritzgussfertigung. Die Baureihe kombiniert einen drehzahlgeregelten Servomotor, der eine feste Innenzahnradpumpe antreibt, mit einer Echtzeit-Druckmessung des Systems, um den Energieverbrauch zu reduzieren und gleichzeitig hohe Präzision, geringen Geräuschpegel und niedrige Trägheit zu gewährleisten.

Inovance-Servoantrieb
Das Inovance-Servosystem ist speziell für Spritzgussmaschinen ausgelegt und bietet hohe Leistung, Genauigkeit, niedrigen Geräuschpegel und vereinfachte Wartung. Mit diesem Servoantrieb ausgestattete Maschinen können bis zu 80 % Energieeinsparung erreichen.

Energieeinsparung
Das SVP/2-System nutzt einen drehzahlgeregelten Servomotor zur Ansteuerung einer festen Innenzahnradpumpe. Ein Drucksensor misst den Systemdruck in Echtzeit und liefert nur den tatsächlich benötigten Durchfluss, wodurch unnötiger Energieverbrauch vermieden wird. Das Ergebnis sind geringerer Energiebedarf, verbesserte Regelgenauigkeit, reduzierte Geräuschentwicklung und geringe dynamische Trägheit.

Schließeinheit

• Schließkraft: von 20 bis 60 Tonnen (Modelle: 20, 35, 60)

Europäische Spezifikationen

• EUROMAP-Standard: Lochbild und Auswerferbild nach Euromap-Standards.
• T-Nut oder andere Plattenmuster auf Anfrage möglich.

Hinweis
Lochbild/Auswerferbild kann je nach Plattenausführung vom Standard abweichen.

Europäische Komponenten

• Hydraulikventile: Bosch Rexroth oder Vickers
• Hydraulikpumpe: Eckerle
• Lineare Transducer: Gefran oder Novotechnik
• Elektrische Komponenten: Siemens, Schneider, Telemecanique, PILZ

Schließeinheit - Tabelle
Machine Model | Clamping Force (Max) [t] | Opening Stroke [mm] | Maximum Daylight [mm] | Mould Platen (HxV) [mm] | Space Between Tiebars (HxV) [mm] | Max. Mould Thickness [mm] | Min. Mould Thickness [mm] | Ejector Stroke [mm] | Ejector Force [t]
Unit | t | mm | mm | mm | mm | mm | mm | mm | t
FOCUS 20-H-SVP/2 | 20 | 250 | 400 | 370 x 340 | 250 x 220 | 400 | 150 | 60 | 1.7
FOCUS 35-SVP/2 | 35 | 230 | 530 | 450 x 430 | 280 x 260 | 300 | 80 | 60 | 2.7
FOCUS 60-SVP/2 | 60 | 270 | 600 | 450 x 450 | 310 x 310 | 330 | 100 | 75 | 2.8

Spezifikationen können ohne Vorankündigung geändert werden.

Spritzeinheit - Tabelle (Verdrängungsvolumen / Einspritzgewicht / Schneckendurchmesser / L/D)
Model ID | Swept Volume [cm3] | Injection Weight (PS) [g] | Screw Diameter [mm] | Screw L/D
Unit | cm3 | g | mm | L/D
FOCUS 20-H-SVP/2 | 20 / 25 / 30 | 18 / 22 / 27 | 18 / 20 / 22 | 21 / 19 / 17.5
FOCUS 35-SVP/2 | 43 / 56 / 70 | 39 / 51 / 64 | 22 / 25 / 28 | 23 / 20 / 18
FOCUS 60-SVP/2 | 63 / 80 / 98 | 58 / 72 / 89 | 25 / 28 / 31 | 22 / 20 / 18

Spritzeinheit - Tabelle (Einspritzdruck / Plastifizierleistung / Schneckendrehzahl / Schneckenhub)
Model ID | Injection Pressure (Max) [kgf/cm2] | Plasticizing Capacity (PS) [g/s] | Screw Rotation Speed (Max) [rpm] | Screw Stroke [mm]
Unit | kgf/cm2 | g/s | rpm | mm
FOCUS 20-H-SVP/2 | 2139 / 1732 / 1426 | 2 / 3 / 4.2 | 290 | 80
FOCUS 35-SVP/2 | 2233 / 1732 / 1377 | 3.2 / 4.6 / 6.5 | 230 | 115
FOCUS 60-SVP/2 | 2070 / 1652 / 1346 | 6 / 8.4 / 11.3 | 240 | 130

Spezifikationen können ohne Vorankündigung geändert werden.

Steuerung

• B&R Controller: integrierte Automatisierungslösung für Hochgeschwindigkeitsanwendungen und Steuerung kompletter Produktionszellen.
• Benutzerfreundlicher Touchscreen: 10.4" Multi-Touch-HMI für klare Prozessvisualisierung und Bedienung.
• Intelligentes Steuersystem: CAN-Bus-basierte I/O für schnelle Reaktionszeiten und Zuverlässigkeit.
• Flexibilität: isolierte und erweiterbare I/O für spezielle Optionen/Automatisierungen.
• Daten­sicherung: unbegrenzte Formdaten-Speicherung über USB-Stick.
• Erweiterte Berichte: Produktion, Einstellungen, Alarmprotokolle und Betriebsaufzeichnungen.
• Netzwerkbereit: Anschlussbereit für Cloud-Services und IoT-Integration.

Optionen & Weitere (Auswahl)

• Zusätzliche Kernzüge (bis zu 6)
• Parallele Kernbewegung
• Parallele Auswerferbewegung
• Euromap 70 und 70.1 Kompatibilität
• Größere maximale Werkzeughöhe
• Automatische Schmierung bei Einstellen der Werkzeughöhe
• Bimetall-Schnecke und Zylinder; PET/PVC-Schneckeneigenschaften; Schließdüse; Zylinderisolierung; parallele Plastifizierung
• Integriertes Heißkanalsystem bis zu 16 Zonen (Euromap 14 Standard)
• Industry 4.0- und OPC-UA-Vorbereitung

Technische Spezifikationen

• Serienname: FOCUS SVP/2 Series
• Schließkraftbereich: 20 t bis 60 t (Modelle: 20, 35, 60)
• Öffnungshubbereich: 230 mm – 270 mm (je nach Modell)
• Max. Tageslichtbereich: 400 mm – 600 mm (je nach Modell)
• Werkzeugplattenmaße (HxV): 370 x 340 mm bis 450 x 450 mm
• Platz zwischen Stangen (HxV): 250 x 220 mm bis 310 x 310 mm
• Beispiele Auswerferhub/-kraft: 60 mm / 1.7 t (20); 60 mm / 2.7 t (35); 75 mm / 2.8 t (60)
• Beispiele Verdrängungsvolumen: 20–30 cm³ (20), 43–70 cm³ (35), 63–98 cm³ (60)
• Schneckendurchmesser (Beispiele): 18–22 mm (20), 22–28 mm (35), 25–31 mm (60)
• L/D-Verhältnisse: typ. 17.5–23 je nach Konfiguration
• Max. Schneckendrehzahl: bis zu 290 rpm (20), 230 rpm (35), 240 rpm (60)
• Steuerung: B&R Controller mit CAN-Bus I/O; 10.4" Multi-Touch HMI
• Energieeinsparung: bis zu 80% Energieeinsparung angegeben mit dem Inovance-Servosystem
