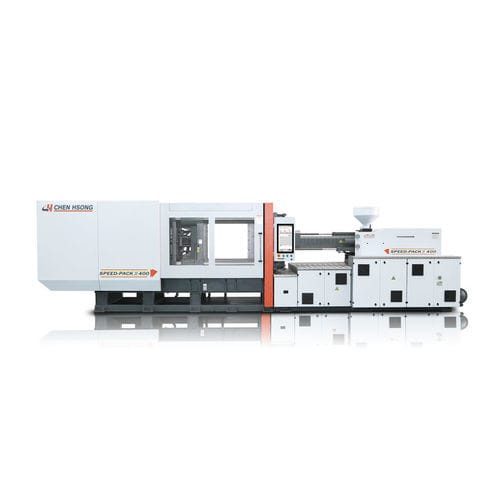

Horizontale Spritzgießmaschine SPEED series

hydraulischfür PETfür PS

Übersicht
Die Speed & Speed Pack II Serie verwendet Precision HydraulicsTM (japanische Entwicklung) und fortschrittliche Steuerungs- und Simulationssoftware, um Druckverluste zu minimieren und den Hydraulikkreislauf für Hochgeschwindigkeits-Spritzgießen zu optimieren.

Präzise Einspritzung
Hochpräzise lineare Wegaufnehmer an Schließ-, Einspritz- und Auswerferachsen ermöglichen einen Formen­schutz bei niedrigem Druck. Ausgeglichene doppelte Hydraulikzylinder und Linearführungen verringern Reibung und gewährleisten eine stabile, präzise Einspritzungsregelung.

Schließsystem
Verfügbare Schließkraftbereiche: SPEED 128–468 t; SPEED-PACK 260–470 t.

Highlights der Speed Pack Serie

• Hohe Präzision: lineare Wegaufnehmer für das Schließen; ausgeglichene Doppelzylinder und Linearführungen für geringe Reibung und Wiederholgenauigkeit.
• Hocheffiziente Servomotoren: senken den Energieverbrauch (bis zu 80 %) und ermöglichen präzisen, geräuscharmen Betrieb.
• Ölfreie Graphitbuchsen: selbstschmierende Buchsen ohne Schmierölbedarf — geringere Verschmutzung und Wartung.
• Optimierte Einspritzaggregate: Standard-Einspritzaggregate ausgelegt für Hochgeschwindigkeitsanwendungen mit höherer Einspritzgeschwindigkeit und -druck.

Europäische Spezifikationen

• EUROMAP-Kompatibilität: Lochbild und Auswerfermuster gemäß Euromap, sofern anwendbar (Muster können je nach Plattendesign abweichen).
• Standard-EU-Komponenten: Hydraulikventile (Bosch Rexroth oder Vickers), Hydraulikpumpe (Eckerle), lineare Wegaufnehmer (Gefran oder Novotechnik), elektrische Komponenten (Siemens, Schneider, Telemecanique, PILZ).

Steuerung & Controller

• B&R Closed-Loop-Controller für Hochgeschwindigkeitsanwendungen und Produktionszellen-Management.
• Benutzerfreundliches 15.6" Multi-Touch-HMI für klare Prozessvisualisierung.
• CAN-Bus-basierte I/O für schnelle Reaktion; isolierte und erweiterbare I/O für Sonderfunktionen und Automatisierungen.
• Daten­speicherung & Reporting: unbegrenzte Formdaten­speicherung per USB; erweiterte Produktions-, Einstellungs- und Alarmprotokolle.
• Industrie 4.0-fähig: Cloud-Service-Kompatibilität und OPC-UA-Schnittstelle verfügbar.

Beispieltabelle — Schließen (SPEED Serie)
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED 128 | 128 | 380 | 830 | 410 x 410 | 450 | 150 | 120 | 3,4 | 125
SPEED 168 | 168 | 450 | 970 | 470 x 470 | 520 | 170 | 140 | 4,2 | 125
SPEED 208 | 208 | 510 | 1.060 | 530 x 530 | 550 | 180 | 150 | 6,7 | 160
SPEED 258 | 258 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED 328 | 328 | 660 | 1.340 | 680 x 680 | 680 | 225 | 180 | 11,1 | 160
SPEED 398 | 398 | 720 | 1.450 | 730 x 730 | 730 | 250 | 215 | 11,1 | 160
SPEED 468 | 468 | 820 | 1.670 | 830 x 830 | 850 | 300 | 220 | 16,6 | 200

Beispieltabelle — Schließen (SPEED-PACK Serie)
Machine Model | Clamping Force (Max, t) | Opening Stroke (mm) | Maximum Daylight (mm) | Space Between Tie Bars (HxV, mm) | Max. Mould Thickness (mm) | Min. Mould Thickness (mm) | Ejector Stroke (mm) | Ejector Force (t) | Flange Position (mm)
SPEED-PACK 260 | 260 | 560 | 1.140 | 580 x 580 | 580 | 190 | 150 | 6,7 | 160
SPEED-PACK 330 | 330 | 660 | 1.340 | 670 x 670 | 680 | 225 | 130 | 11,1 | 160
SPEED-PACK 400 | 400 | 720 | 1.450 | 720 x 720 | 730 | 250 | 165 | 11,1 | 160
SPEED-PACK 470 | 470 | 820 | 1.670 | 830 x 830 | 850 | 300 | 170 | 16,6 | 170

Beispieltabelle — Einspritzaggregat (SPEED Serie)
Machine Model | Swept Volume (cm3) | Swept Volume (cm3) second col | Injection Weight (PS, g) | Injection Weight (PS, g) second col | Screw Diameter (mm) | Screw Diameter (mm) second col | Screw L/D Ratio | Injection Pressure (Max, kgf/cm2) | Injection Rate (PS, g/s) | Screw Rotation Speed (Max, rpm) | Screw Stroke (mm) | Nozzle contact force (t) | Nozzle Stroke (mm)
Unit | 136 / 183 | 124 / 167 | 31 | 36 | L/D 24,4 / 21,0 | 2.548 / 1.890 | 226 / 305 | 300 rpm | 180 mm | 4,2 t | 275 mm
SPEED 128 | 136 / 183 | 124 / 167 | 31 / 36 | 24,4 | 21,0 | 2.548 | 1.890 | 226 | 305 | 300 | 180 | 4,2 | 275
SPEED 168 | 209 / 271 | 190 / 246 | 36 / 41 | 23,9 | 21,0 | 2.451 | 1.890 | 305 | 396 | 300 | 205 | 4,2 | 290
SPEED 208 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.118 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 258 | 304 / 382 | 276 / 348 | 41 / 46 | 23,6 | 21,0 | 2.119 | 1.683 | 396 | 499 | 300 | 230 | 6,2 | 330
SPEED 328 | 432 / 552 | 552 / 393 | 46 / 52 | 23,7 | 21,0 | 2.419 | 1.893 | 499 | 637 | 300 | 260 | 6,2 | 380
SPEED 398 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440
SPEED 468 | 947 / 1.181 | 1.181 / 862 | 60 / 67 | 23,5 | 21,0 | 1.867 | 1.497 | 848 | 1.058 | 300 | 335 | 9,1 | 440

Beispieltabelle — Einspritzaggregat (SPEED-PACK Serie)
Ausgewählte Werte: SPEED-PACK Einspritztabellen entsprechen den Werten der SPEED Serie mit modellabhängigen Abweichungen bei Hubvolumen, Schneckendurchmesser, L/D, Einspritzgeschwindigkeit/-rate und Hub wie oben dargestellt.

Hinweis
Spezifikationen können ohne Vorankündigung geändert werden.

Technische Daten

• Technologie: Precision HydraulicsTM (japanische Entwicklung).
• Schließbereich: SPEED 128–468 t; SPEED-PACK 260–470 t.
• Einspritzaggregat: modellabhängige Hubvolumen, Gewichte, Schneckendurchmesser, L/D-Verhältnisse, Drücke und Durchsätze (siehe Tabellen).
• Antrieb/Effizienz: hocheffiziente Servomotoren (bis zu 80% Energieeinsparung).
• Buchsen: ölfreie, selbstschmierende Graphitbuchsen.
• Steuerung: B&R Closed-Loop-Controller; 15.6" Multi-Touch-HMI; CAN-Bus I/O; OPC-UA / Industrie 4.0-fähig.
• Europäische Komponenten: Bosch Rexroth oder Vickers Ventile; Eckerle Pumpe; Gefran oder Novotechnik Wegaufnehmer; Siemens/Schneider/Telemecanique/PILZ elektrische Komponenten.
• Optionen: Euromap-Schnittstellen, erweiterte Formenhöhe, Sicherheitsstangen, elektrische Türen, IR-Schutz, automatische/manuelle Schmierung, zusätzliche Kernzüge/Luftblasungen, Valve-Gate-Steuerung, Industrie 4.0 Konnektivität, hydraulischer Bypass/Filter, Ölvorheizung und weitere konfigurierbare Optionen.
