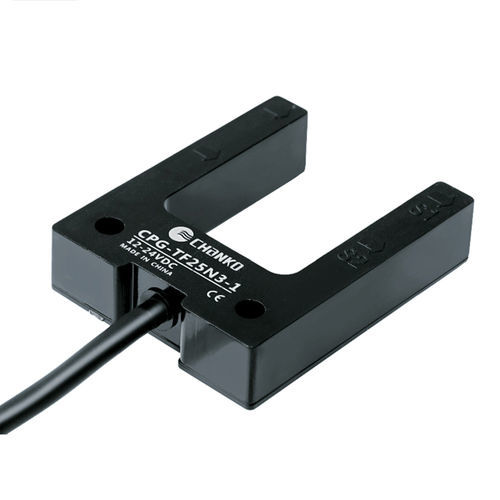

Einweg-Lichtschranke CPG-TF25N3-1EinwegInfrarotHochgeschwindigkeit
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bauart
- Einweg-Lichtschranke, Einweg
- Strahltyp
- Infrarot
- Weitere Eigenschaften
- Kunststoff, Hochgeschwindigkeit
- Maximale Reichweite
Min: 0 m
(0'00" )Max: 0 m
(0'00" )
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Zubehör / Wichtige Spezifikationen
- Modell: CPG-TF25N3-1 (CPG‑Serie fotoelektrischer Sensoren)
- Detektionsbereich: 0–25 mm
- Bauform: Spalt (slot)
- Detektionsprinzip: Durchlicht
- Spaltbreite: 25 mm
- Ausgang: NPN NO/NC
- Versorgungsspannung: DC 12–24 V
Technische Daten
- Detektionsbereich: 0–25 mm
- Spaltbreite: 25 mm
- Kabellänge: 2 m
- Erfassungsfläche: Spaltfläche
- Schaltfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Optische Achse: einachsig
- Leuchtmittel: Infrarot
- Standard erfassbares Objekt: undurchsichtiges Objekt ≥ Φ1,5 mm
- Materialien: Gehäuse PC; Kabel PVC
Mechanische / elektrische Parameter
- Ausgangsart: NPN NO/NC
- Versorgungsspannung: DC 12–24 V
- Stromversorgung: DC Vierleiter
- Schutzart: IP65
- Anschluss: vorgeformtes Kabel (2 m)
- Signalart: Schaltsignal
- Betriebsart: Light ON / Dark ON
- Stromaufnahme: <25 mA
- Schutzschaltungen: Kurzschlussschutz, Gegenseitige Störungsunterdrückung
- Restspannung: <3 V
- Laststrom: <100 mA (Restspannung <3 V bei 2 m Kabel)
- Isolationswiderstand: >20 MΩ (DC 500 V)
- Stossfestigkeit: 300 m/s², 3× in X, Y, Z
- Prüfspannung: AC 1000 V 50/60 Hz 1 min (gespeiste Teile vs Gehäuse)
- Vibrationsfestigkeit: 10–55 Hz, Amplitude 1,5 mm, X/Y/Z je 2 h
- Gewicht: ca. 52 g
Betriebsumgebung
- Umgebungstemperatur: -25 °C bis 55 °C
- Feuchte Betrieb/Lagerung: 35–95% rF (ohne Kondensation)
- Umgebungsbeleuchtung: <10000 lx
Zubehör / Wichtige Spezifikationen
- Im Lieferumfang: Bedienungsanleitung, Prüfzeugnis
- Wichtige Spezifikationen: Detektion 0–25 mm; Spalt 25 mm; Ausgang NPN NO/NC; Versorgung DC 12–24 V; Kabel 2 m; Ansprechzeit 1 ms; Frequenz 500 Hz; IP65; Gewicht ≈52 g
