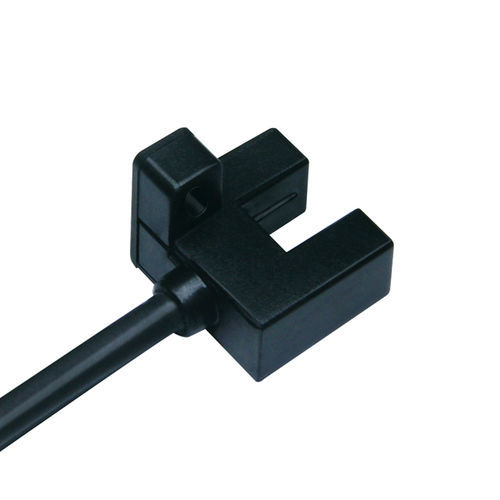

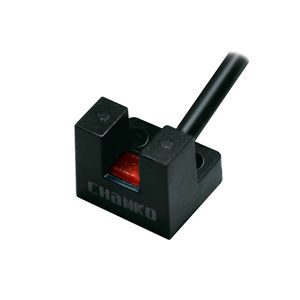

Optoelektronischer Sensor / Einweg CPG-TF05N3F1Infrarotfür die Logistikfür Objekterkennung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bauart
- Einweg
- Strahltyp
- Infrarot
- Anwendung
- für Objekterkennung, für die Logistik
- Maximale Reichweite
Min: 0 mm
(0 in)Max: 5 mm
(0,2 in)
Beschreibung
Produktübersicht
Technische Daten
Mechanische / elektrische Parameter
Betriebsumgebung
Lieferumfang
Empfohlene Anwendungen
Eigenschaften / Spezifikationen (Zusammenfassung)
- Modell: CPG-TF05N3F1
- Serie: CPG-Photoelektrische Sensoren
- Erfassungsbereich: 0–5 mm
- Aufbau: Spaltbauweise
- Erfassungsprinzip: Durchlicht (Durchstrahlung)
- Spaltbreite: 5 mm
- Ausgang: NPN NO/NC
- Versorgungsspannung: DC 5–24V
Technische Daten
- Erfassungsbereich: 0–5 mm
- Aufbau: Spalt, Spaltbreite 5 mm
- Prinzip: Durchlicht
- Kabellänge: 1 m
- Erfassungsrichtung: Spaltfläche
- Ansprechfrequenz: 1000 Hz
- Ansprechzeit: 500 μs
- Spezialtyp: F1
- Lichtquelle: Infrarot
- Zubehör: Bedienungsanleitung, Prüfbescheinigung
- Standard detektierbares Objekt: undurchsichtiges Objekt ≥ 2 × 0,8 mm
- Materialien: Gehäuse PBT; optische Teile, Sender/Empfänger Polycarbonat; Kabel PVC
Mechanische / elektrische Parameter
- Ausgang: NPN NO/NC (Schaltausgang)
- Versorgung: DC 5–24V, Vierleiter-DC
- Schutzart: IP50
- Anschluss: konfektioniertes Kabel
- Signaltyp: Schaltsignal
- Betriebsarten: Light ON / Dark ON
- Stromaufnahme: <35 mA
- Anzeige: Rote LED (leuchtet bei Lichteinfall)
- Schutz: Kurzschlussschutz
- Restspannung: <0,8 V bei 100 mA Last; <0,4 V bei 40 mA Last; bei PNP Open-Collector-Ausgang DC5–24V ≤50 mA Restspannung <0,8 V bei 50 mA
- Laststrom: siehe Restspannung/Laststrom-Angaben
- Stoßfestigkeit: 300 m/s², X/Y/Z je 3-mal
- Vibrationsfestigkeit: 20–2000 Hz, Hub 1,5 mm, X/Y/Z je 2 h
- Gewicht: ca. 19 g
Betriebsumgebung
- Betriebstemperatur: -25 °C bis 55 °C
- Betriebsfeuchte: 5–95% rF (kein Tau, kein Eis)
- Umgebungsbeleuchtung: ≤1000 lx
Lieferumfang
- Bedienungsanleitung
- Prüfbescheinigung
Empfohlene Anwendungen
- Erfassungsanwendungen in 3C-Elektronik, automatisierten Parksystemen, Logistik und Lagerhaltung
Eigenschaften / Spezifikationen (Zusammenfassung)
- Modell: CPG-TF05N3F1
- Serie: CPG
- Erfassungsbereich: 0–5 mm
- Aufbau: Spalt, Spaltbreite 5 mm
- Prinzip: Durchlicht, Infrarot
- Ausgang: NPN NO/NC (Schaltfunktion)
- Versorgung: DC 5–24V, Vierleiter
- Anschluss: konfektioniertes Kabel (1 m)
- Ansprechfrequenz / Zeit: 1000 Hz / 500 μs
- Schutzart: IP50
- Betriebsarten: Light ON / Dark ON
- Stromaufnahme: <35 mA
- Anzeige: Rote LED (leuchtet bei Empfang)
- Schutz & Zuverlässigkeit: Kurzschlussschutz; Stoß 300 m/s²; Vibration 20–2000 Hz
- Materialien: Gehäuse PBT; optische Teile Polycarbonat; Kabel PVC
- Standarddetektion: ≥2 × 0,8 mm undurchsichtig
- Betriebsbedingungen: -25 °C bis 55 °C, 5–95% rF, Beleuchtung ≤1000 lx
- Lieferumfang: Bedienungsanleitung, Prüfbescheinigung
