Optoelektronischer Sensor / Einweg CPG-TF25N3-2(G)
rechteckigInfrarotKunststoff

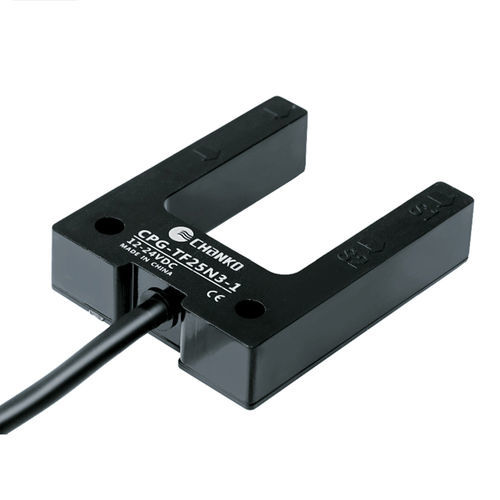

Optoelektronischer Sensor / Einweg - CPG-TF25N3-2(G) - CHANKO SENSOR - rechteckig / Infrarot / Kunststoff
Optoelektronischer Sensor / Einweg - CPG-TF25N3-2(G) - CHANKO SENSOR - rechteckig / Infrarot / Kunststoff
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Mehr Informationen auf der Website von CHANKO SENSOR

Eigenschaften

Bauart
Einweg
Gehäuse
rechteckig
Strahltyp
Infrarot
Weitere Eigenschaften
Kunststoff
Anwendung
für die Logistik
Maximale Reichweite

Min: 0 m
(0'00" )

Max: 0 m
(0'00" )

Beschreibung

Produktserie
  • CPG-Serie Fotoelektrische Sensoren (Durchlicht, Spalt-/Nutenbauform)


Hauptmerkmale
  • Erfassungsbereich: 0–25 mm
  • Aufbau: Spalt/Nut
  • Erfassungsprinzip: Durchlicht
  • Spaltbreite: 25 mm
  • Ausgang: NPN NO/NC
  • Versorgungsspannung: DC 12–24 V


Technische Daten
  • Erfassungsbereich: 0–25 mm
  • Aufbau: Spalt/Nut
  • Prinzip: Durchlicht
  • Spaltbreite: 25 mm
  • Kabellänge: 2 m
  • Erfassungsrichtung: Nutfläche
  • Schaltfrequenz: 500 Hz
  • Ansprechzeit: 1 ms
  • Spezialmerkmal: Doppeloptik/Achsen
  • Lichtquelle: Infrarot
  • Zubehör: Bedienungsanleitung, Prüfzeugnis
  • Standard messbares Objekt: Undurchsichtige Objekte ≥ Φ1.5 mm
  • Materialien: Gehäuse PC, Kabel PVC


Mechanische / elektrische Parameter
  • Ausgang: NPN NO/NC
  • Versorgungsspannung: DC 12–24 V
  • Stromversorgung: 4-adrig DC
  • Schutzart: IP65
  • Anschluss: vormontiertes Kabel
  • Signaltyp: Schaltsignal
  • Schaltmodus: Light ON / Dark ON
  • Stromaufnahme: < 40 mA
  • Schutzschaltungen: Kurzschlussschutz, gegenseitige Störunterdrückung
  • Restspannung: < 3 V
  • Laststrom: ≤ 100 mA (Restspannung ≤ 3 V bei 2 m Kabel)
  • Isolationswiderstand: ≥ 20 MΩ (DC 500 V)
  • Stoßfestigkeit: 300 m/s², X/Y/Z, 3x
  • Prüfspannung: AC 1000 V 50/60 Hz 1 min (Ladeteile gegen Gehäuse)
  • Vibrationsfestigkeit: 10–55 Hz, Hub 1.5 mm, X/Y/Z, 2 h
  • Gewicht: ca. 52 g


Betriebsumgebung
  • Betriebstemperatur: -25 °C bis 55 °C
  • Betriebs-/Lagertemperatur Luftfeuchte: 35–95% RH (kein Tau)
  • Umgebungsbeleuchtung: ≤ 10.000 lx


Zubehör und Erfassungsfähigkeit
  • Lieferumfang: Bedienungsanleitung, Prüfzeugnis
  • Standard erkennbares Objekt: Undurchsichtige Objekte ≥ Φ1.5 mm


Empfohlene Anwendungen
  • 3C Elektronik (Montage, Inspektion)
  • Automatisierte Parksysteme
  • Logistik und Lagerhaltung


Eigenschaften / Technische Zusammenfassung
  • Modell: CPG-TF25N3-2(G)
  • Erfassungsbereich: 0–25 mm
  • Spaltbreite: 25 mm
  • Ausgang: NPN NO/NC
  • Versorgung: DC 12–24 V, 4-adrig
  • Schutzart: IP65
  • Ansprechzeit / Frequenz: 1 ms / 500 Hz
  • Kabellänge: 2 m
  • Materialien: Gehäuse PC, Kabel PVC
  • Gewicht: ~52 g
