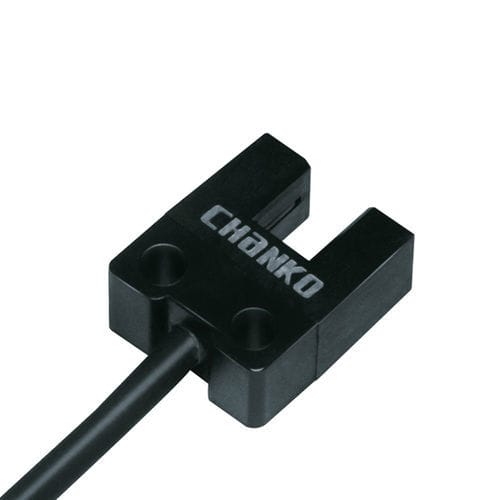

Optoelektronischer Sensor / Einweg CPG-TF05N3UInfrarotHochleistungKunststoff
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bauart
- Einweg
- Strahltyp
- Infrarot
- Weitere Eigenschaften
- kompakt, Kunststoff, Hochleistung, wasserdicht
- Anwendung
- für Objekterkennung, für Lebensmittelanwendung, für Kleinteile, für die Logistik, für Robotik, für Kunststoffe, für Hochtemperatur-Anwendungen, Industrietor, für Hygieneanwendungen, für Verpackungsmaschine, für automatische Tür
- Maximale Reichweite
Min: 0 mm
(0 in)Max: 5 mm
(0,2 in)
Beschreibung
Produktfamilie
Hauptmerkmale
Zubehör
Normales Prüfobjekt
Materialien
Mechanische / elektrische Parameter
Betriebsumgebung
Empfohlene Anwendungen
Technische Daten
- CPG-Serie — Schlitz-Lichtschranke (U-Typ), Durchstrahlungsprinzip
Hauptmerkmale
- Erfassungsbereich: 0–5 mm
- Schlitzaufbau: U-Schlitz (Schlitzbreite 5 mm)
- Erkennungsprinzip: Durchstrahlung
- Kabellänge: 1 m (vergossen)
- Erkennungsrichtung: Schlitzfläche
- Ansprechfrequenz: 1000 Hz
- Ansprechzeit: 500 µs
- Lichtquelle: Infrarot
- Ausgang: NPN NO/NC
- Versorgungsspannung: DC 5–24 V
Zubehör
- Bedienungsanleitung, Prüfbescheinigung
Normales Prüfobjekt
- Opake Objekte größer als 2 × 0,8 mm
Materialien
- Gehäuse: PBT
- Optische Teile (Linse/Emitter/Empfänger): Polycarbonat
- Kabel: PVC
Mechanische / elektrische Parameter
- Ausgangsart: NPN NO/NC
- Versorgungsspannung: DC 5–24 V
- Versorgung: 4-adrig DC
- Schutzart: IP50
- Anschluss: vergossenes Kabel
- Signaltyp: Schaltsignal
- Schaltmodus: Light ON / Dark ON
- Stromaufnahme: < 35 mA
- Anzeige: rote LED (leuchtet bei Lichteinfall)
- Schutzschaltung: Kurzschlussschutz
- Restspannung: ≤ 0,8 V (Last 100 mA), ≤ 0,4 V (Last 40 mA); bei PNP Kollektor-Open-Output DC 5–24 V ≤ 50 mA Restspannung ≤ 0,8 V (Last 50 mA)
- Laststrom: siehe Restspannungsangaben (Detailwerte auf Referenzseite)
- Stoßfestigkeit: 300 m/s², X/Y/Z Richtungen, je 3 Durchläufe
- Vibrationsfestigkeit: 20–2000 Hz, Hub 1,5 mm, X/Y/Z Richtungen, 2 h je Richtung
- Gewicht: ca. 19 g
Betriebsumgebung
- Umgebungstemperatur: -25 °C bis 55 °C
- Umgebungsfeuchte: 5–95% RH (ohne Kondensation, ohne Gefrieren)
- Umgebungsbeleuchtung: ≤ 1000 lx
Empfohlene Anwendungen
- 3C Elektronik (Montage und Prüfung)
- Automatisierte Parksysteme
- Logistik- und Lagerautomatisierung
Technische Daten
- Modell: CPG-TF05N3U
- Typ: Schlitz-Lichtschranke (U-Typ), Durchstrahlung
- Erfassungsbereich: 0–5 mm
- Schlitzbreite: 5 mm
- Ansprechfrequenz: 1000 Hz
- Ansprechzeit: 500 µs
- Versorgung: DC 5–24 V
- Ausgang: NPN NO/NC
- Schutzart: IP50
- Kabellänge: 1 m
- Materialien: Gehäuse PBT; Optikteile Polycarbonat; Kabel PVC
- Gewicht: ≈ 19 g
