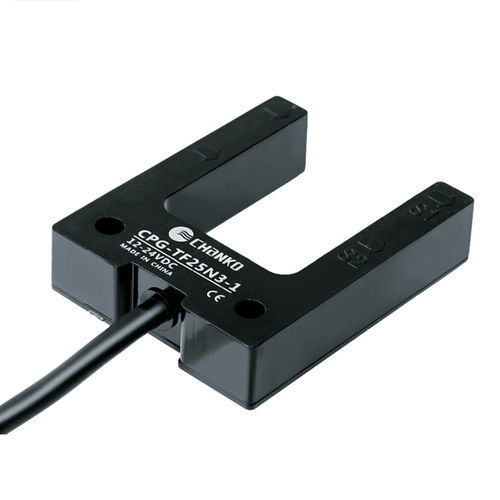

Optoelektronischer Sensor / Einweg CPG-TF25N3-1(G)InfrarotKunststofffür Objekterkennung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bauart
- Einweg
- Strahltyp
- Infrarot
- Weitere Eigenschaften
- Kunststoff
- Anwendung
- für Objekterkennung
- Maximale Reichweite
Max: 0 m
(0'00" )Min: 0 m
(0'00" )
Beschreibung
Produkt
Hauptmerkmale
Technische Spezifikationen
Mechanische / Elektrische Parameter
Betriebsumgebung
Lieferumfang
Technische Übersicht
- Serie: CPG Fotoelektrische Sensoren
- Modell: CPG-TF25N3-1(G)
Hauptmerkmale
- Erfassungsbereich: 0–25 mm
- Gabel-/Schlitzbauweise; Spaltbreite: 25 mm
- Messprinzip: Durchlicht (Gegenlicht)
- Ausgangstyp: NPN, NO/NC wählbar
- Versorgungsspannung: DC 12–24 V
- Kabellänge: 2 m
Technische Spezifikationen
- Standard detektierbares Objekt: undurchsichtige Objekte ≥ Φ1,5 mm
- Lichtquelle: Infrarot
- Optische Anordnung: einzelner optischer Achse
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Gewicht: ca. 52 g
Mechanische / Elektrische Parameter
- Ausgangsart: NPN (NO/NC)
- Stromversorgung: DC 12–24 V, 4-Draht
- Stromaufnahme: < 25 mA
- Laststrom: < 100 mA (Restspannung < 3 V bei 2 m Kabel)
- Restspannung: < 3 V
- Isolationswiderstand: ≥ 20 MΩ (gemessen bei DC 500 V)
- Schutzart: IP65
- Anschluss: vormontiertes Kabel (2 m)
- Betriebsart: Schaltet bei Licht oder bei Dunkel (Light ON / Dark ON)
- Schutzschaltungen: Kurzschlussschutz und Störstrahlungs-Vermeidung
- Stoßfestigkeit: 300 m/s², 3x in X, Y, Z
- Vibrationsfestigkeit: 10–55 Hz, Amplitude 1,5 mm, X/Y/Z 2 h
- Dielektrische Festigkeit: AC 1000 V 50/60 Hz 1 min zwischen aktiven Teilen und Gehäuse
Betriebsumgebung
- Betriebstemperatur: -25 °C bis 55 °C
- Betriebs-/Lagertemperaturfeuchte: 35%–95% r.F. (ohne Kondensation)
- Umgebungsbeleuchtung: < 10000 lx
Lieferumfang
- Gebrauchsanleitung
- Konformitätszertifikat
Technische Übersicht
- Modell: CPG-TF25N3-1(G)
- Serie: CPG
- Erfassungsbereich: 0–25 mm
- Spaltbreite: 25 mm
- Ausgang: NPN (NO/NC)
- Versorgung: DC 12–24 V
- Schutzart: IP65
- Kabellänge: 2 m
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Gehäusematerial: PC; Kabel: PVC
- Gewicht: ca. 52 g
