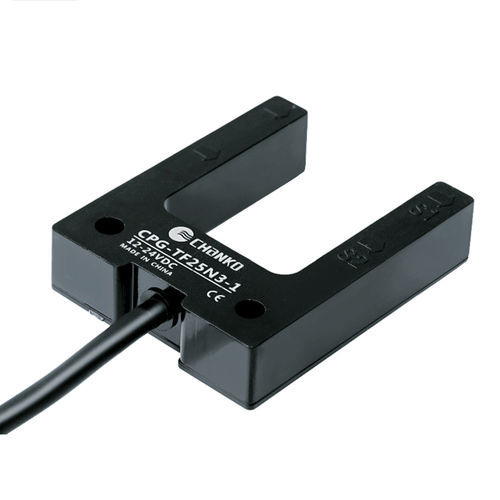

Einweg-Lichtschranke CPG-TF25N3-2EinwegInfrarotKunststoff
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Bauart
- Einweg-Lichtschranke, Einweg
- Strahltyp
- Infrarot
- Weitere Eigenschaften
- Kunststoff
- Maximale Reichweite
Max: 0 m
(0'00" )Min: 0 m
(0'00" )
Beschreibung
Produktübersicht
Hauptmerkmale
Mechanische / elektrische Parameter
Umgebungsbedingungen
Empfohlene Anwendungen
Hersteller
Technische Daten (Kurzfassung)
- Serie: CPG Fotoelektrische Sensoren
- Modell: CPG-TF25N3-2
- Erfassungsprinzip: Durchlicht (gegenüberliegend)
- Gehäuseform: Schlitztyp
- Erfassungsbereich: 0–25 mm
- Schlitzbreite: 25 mm
- Ausgang: NPN NO/NC (Schaltausgang)
- Versorgungsspannung: DC 12–24 V
Hauptmerkmale
- Kabellänge: 2 m (vergossen)
- Erfassungsrichtung: Schlitzfläche
- Ansprechfrequenz: 500 Hz
- Ansprechzeit: 1 ms
- Optische Konfiguration: 2 Lichtachsen
- Lichtquelle: infrarot
- Zubehör: Bedienungsanleitung, Prüfzertifikat
- Standard detektierbares Objekt: undurchsichtige Objekte Φ1.5 mm und größer
- Materialien: Gehäuse PC, Kabel PVC
Mechanische / elektrische Parameter
- Ausgangstyp: NPN NO/NC
- Versorgung: DC 12–24 V (4-adrig DC)
- Anschluss: vergossenes Kabel
- Schutzart: IP65
- Signalart: Schaltausgang
- Betriebsarten: Light ON / Dark ON
- Stromaufnahme: ≤ 40 mA
- Schutzschaltungen: Kurzschlussschutz, Störlichtunterdrückung
- Restspannung: < 3 V
- Laststrom: ≤ 100 mA (Restspannung < 3 V bei 2 m Kabel)
- Isolationswiderstand: > 20 MΩ (gemessen bei DC 500 V)
- Stoßfestigkeit: 300 m/s², 3-mal in X/Y/Z
- Durchschlagfestigkeit: AC 1000 V 50/60 Hz 1 min (zwischen aktiven Teilen und Gehäuse)
- Vibrationsfestigkeit: 10–55 Hz, Amplitude 1.5 mm, 2 h in X/Y/Z
- Gewicht: ca. 52 g
Umgebungsbedingungen
- Betriebstemperatur: -25 °C bis 55 °C
- Feuchtigkeit: 35–95% RH (kein Tau) im Betrieb/Lagerung
- Umgebungsbeleuchtung: bis zu 10000 lx
Empfohlene Anwendungen
- Industrielle Automatisierung: Erkennung und Positionierung
- Objekterkennung in 3C-Elektronik, automatischen Parksystemen, Logistik und Lagerhaltung
Hersteller
- 长江传感
Technische Daten (Kurzfassung)
- Modell: CPG-TF25N3-2
- Erkennung: Durchlicht-Schlitz 0–25 mm, Schlitz 25 mm
- Ausgang: NPN NO/NC, Schaltausgang
- Versorgung: DC 12–24 V, 4-adrig
- IP-Schutz: IP65
- Reaktion: 1 ms / 500 Hz
- Kabel: vergossen, 2 m
- Gewicht: ~52 g
