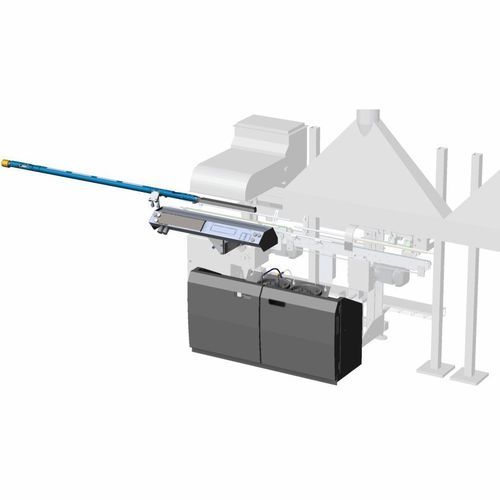

Beschichtungssystem für Lack LAS series

für zylindrisches Objektfür Metallfür Aluminium

Übersicht
Effektiver Schutz der Schweißnaht ist entscheidend für die Qualität einer Dreiteildose. Soudronic liefert vollautomatische Pulverbeschichtungs- und Nasslackiersysteme für Innen- und Außennaht. Die Systeme sind an unterschiedliche Anlagenkonfigurationen, Produktionsgeschwindigkeiten und Dosenkörpergrößen anpassbar. Sie sind für einfache, saubere Bedienung und geringen Pulver- bzw. Lackverbrauch ausgelegt.

Verfügbare Serien (Beispiele)

• SOUCOAT P-80S / P-120S
  • Lage: Naht innen
  • Anwendung: Pulverbeschichtung
  • Schweißposition: obere Naht
  • Technologie: Pulverlack
  • Schweißgeschwindigkeit: 9 – 115 m/min
  • Körperdurchmesser: 45 – 330 mm
• PowerCOAT iP
  • Lage: Naht innen
  • Anwendung: Pulverbeschichtung
  • Schweißposition: obere Naht, untere Naht
  • Technologie: Pulverlack
  • Schweißgeschwindigkeit: 8 – 80 m/min
  • Körperdurchmesser: 52 – 400 mm
• PowerCOAT oP
  • Lage: Naht außen
  • Anwendung: Pulverbeschichtung
  • Schweißposition: obere Naht, untere Naht
  • Technologie: Pulverlack
  • Schweißgeschwindigkeit: 8 – 80 m/min
  • Körperdurchmesser: 52 – 400 mm
• PRC
  • Lage: Naht außen
  • Anwendung: Rollenbeschichtung
  • Schweißposition: obere Naht
  • Technologie: Nasslack
  • Schweißgeschwindigkeit: 9 – 125 m/min
  • Körperdurchmesser: 45 – 200 mm
• ORC / ORC-BP
  • Lage: Naht außen
  • Anwendung: Rollenbeschichtung
  • Schweißposition: obere Naht (ORC) / untere Naht (ORC-BP)
  • Technologie: Nasslack
  • Schweißgeschwindigkeit: ORC 10 – 100 m/min; ORC-BP 10 – 100 m/min
  • Körperdurchmesser: 45 – 330 mm
• DRC
  • Lage: Naht innen
  • Anwendung: Rollenbeschichtung
  • Schweißposition: obere Naht
  • Technologie: Nasslack
  • Schweißgeschwindigkeit: 10 – 115 m/min
  • Körperdurchmesser: 52 – 165 mm
• LNS
  • Lage: Naht innen
  • Anwendung: Lackierung Airless
  • Schweißposition: obere Naht, untere Naht
  • Technologie: Nasslack
  • Schweißgeschwindigkeit: 9 – 140 m/min
  • Körperdurchmesser: 45 – 330 mm
• LAS
  • Lage: Naht innen
  • Anwendung: Lackierung Airspray
  • Schweißposition: obere Naht
  • Technologie: Nasslack
  • Schweißgeschwindigkeit: 9 – 125 m/min
  • Körperdurchmesser: 52 – 330 mm
• ANL
  • Lage: Naht außen
  • Anwendung: Lackierung mit Bürste
  • Schweißposition: obere Naht
  • Technologie: Nasslack
  • Schweißgeschwindigkeit: 9 – 25 m/min
  • Körperdurchmesser: 99 – 330 mm
• OSS
  • Lage: Naht außen
  • Anwendung: Lackierung Airless
  • Schweißposition: obere Naht
  • Technologie: Nasslack
  • Schweißgeschwindigkeit: 50 – 140 m/min
  • Körperdurchmesser: 45 – 330 mm

Systemaufbau — Schlüsselelemente

• Sprüharm mit SSCO-Pistole und Schnellanschluss
• Lackfilter
• Druckbehälter für Lack
• Steuerung: als Stand-alone oder integriert in Schweißmaschine oder Aushärtesystem (optional)
• Absaughaube und Filterbox mit Ventilator durch Kunden

Lack-Sprüharm (LSA) — Merkmale

• Auffangwanne zum Vermeiden von Kontamination im Dosenkörper
• Schnellanschluss und Spritzpistole
• Einfache Einstellung der Sprühbreite und schnelle Ausrichtung
• Interne Kühlung für hohe Schweißgeschwindigkeiten

Lackbehälter 2 (LC2)

• Ausgestattet mit zwei Lackbehältern (je 18 L)
• Ein Lösungsmittelbehälter (18 L) zum Reinigen von Leitungen, Ventilen und Pistole
• Integrierter Lackfilter
• Auf Rollen montiert für Mobilität
• Optionen: UTC (Uninterrupted Tank Change) und bis zu 2 Rührwerke mit Rührwerksschaufeln

Service-Kit für Nasslack

• Ultraschallreiniger (Spritzanwendungen)
• Düsen-Reinigungsnadeln und spezieller Düsen-Schlüssel
• Filterpatronen (0.002", 0.003", 0.004") für Spritzanwendungen
• Thermometer, Stoppuhr, DIN 4 Viskositätsbecher, Reinigungsbürste, Schaber

Soudronic Insights Ready

• Basis-Dashboard, wenn die Maschine mit einer Insights-fähigen Maschine verbunden ist (z. B. Schweißmaschine)
• Stellt zeitlich begrenzte Live-Produktionsstatistiken auf Maschinen- und Komponentenebene bereit
• Verfügbare Elemente: Maschinenstatus, Effizienz, Top-5-Fehlerstatistik, Ereignisprotokoll

Maschinentypen — Beispiel: LAS-Familie

• LAS-E
  • Lage: Naht innen
  • Anwendung: Nasslack
  • Schweißposition: obere Naht
  • Schweißgeschwindigkeit: 9 – 125 m/min
  • Körperdurchmesser: 52 – 330 mm
  • Sprühverhalten: taktgesteuert, max. 650 cpm
  • Lack: wasser- und lösemittelbasiert
  • Lackbehälter: 3 × 18 L (Lack / Reserve / Lösungsmittel)
  • Steuerung: Elektrosteuerung (Stand-alone oder integriert)
• LAS-E U
  • Gleiche Kernbereiche wie LAS-E; entwickelt für UNICONTROL-Integration oder Stand-alone-Betrieb

Hinweise

• Die Systeme sind an unterschiedliche Dosenkörperformate und Anlagenkonfigurationen anpassbar; zahlreiche Optionen und Zubehörteile sind verfügbar, um Produktions- und Prozessanforderungen zu erfüllen.
• Alle technischen Bereiche (Schweißgeschwindigkeit, Körperdurchmesser, Viskositätsbereiche, Behältervolumina) hängen von der gewählten Serie und Konfiguration ab.

Technische Merkmale / Spezifikationen

• Typische Schweißgeschwindigkeitsbereiche je Serie: 8 – 80 m/min; 9 – 125 m/min; 10 – 115 m/min; 50 – 140 m/min (serienabhängig)
• Betriebsbereiche für Körperdurchmesser: 45 – 400 mm (serienabhängig)
• Lackbehälter: typische 18-L-Behälter; Systeme verwenden häufig 2–3 Behälter (Lack, Reserve, Lösungsmittel)
• Lackviskosität (DIN Becher 4) für die LAS-Familie: ca. 15 – 20 s
• Pulverbeschichtung: Pulverlacktechnologie für Innen-/Außennaht (spezifische Serien)
• Nasslack-Optionen: Airless, Airspray, Walzen- und Bürstenauftrag verfügbar
• Sprühverhalten-Beispiel: taktgesteuerte Applikation bis zu 650 cpm (LAS)
• Verfügbares Zubehör: UTC (Uninterrupted Tank Change), Rührer mit Schaufeln, Liquid Lacquer Monitor (LLM), Stützförderer, Streifenschneider, Präzisionswaage für Pulver/Lack-Messung, Schichtdickenmesser (MICRO.MATE), Aushärte-Datenlogger (CURE.LOG)
